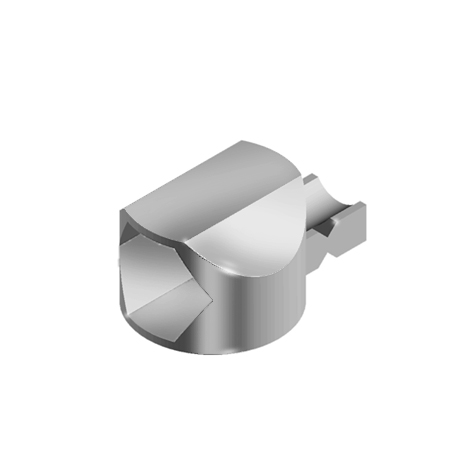

Univerbinder I

Produktinformationen "Univerbinder I"

Montageset 1:
1 Nutenstein - Nut 5 - M4,
1 Schraube DIN EN ISO 4762 (DIN 912) - M4 x 14

Montageset 2:
1 Nutenstein - Nut 6 - M6,
1 Schraube DIN EN ISO 7380 (DIN 34805) - M6 x 22

Montageset 3:
1 Nutenstein - Nut 8 - M8,
1 Schraube DIN EN ISO 7380 (DIN 34805) - M8 x 30

Montageset 4:
Edelstahl: 1 Nutenstein - Nut 8 - M8,
1 Schraube DIN EN ISO 7380 (DIN 34805) - M8 x 30

Lieferländer:
weltweit

Beschreibung:

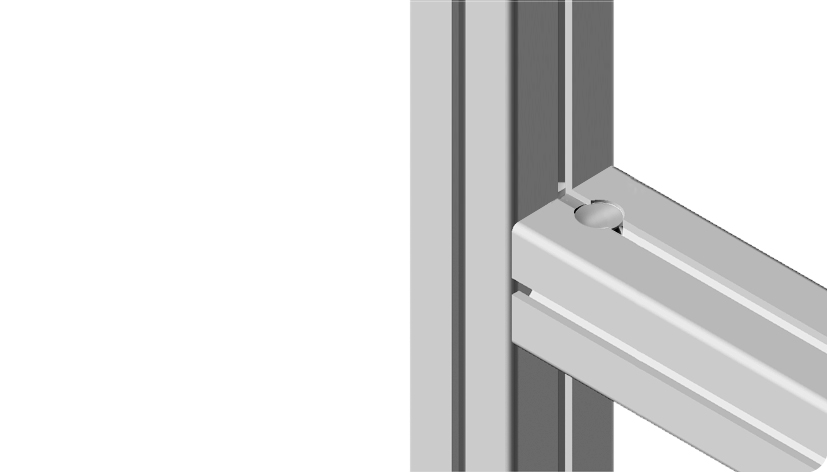

zur Verbindung von zwei Aluminiumprofilen

Material:
Zinkdruckguss / Edelstahl

Oberfläche:
verzinkt / blank

Liefereinheit:	100 Stück
Modell:	Zinkdruckguss / Edelstahl
Gewicht (g):	23.8
ECLASS 6.0:	23360290
ECLASS 7.0:	23360290
ECLASS 8.0:	23360290
ECLASS 9.0:	23360290
ECLASS 10.0:	23360290
ECLASS 11.0:	23360290
ECLASS 12.0:	23360290
ECLASS 13.0:	23360290
Zolltarifnummer Ausfuhr:	73269098
ERP-Nummer:	135637

Varianten

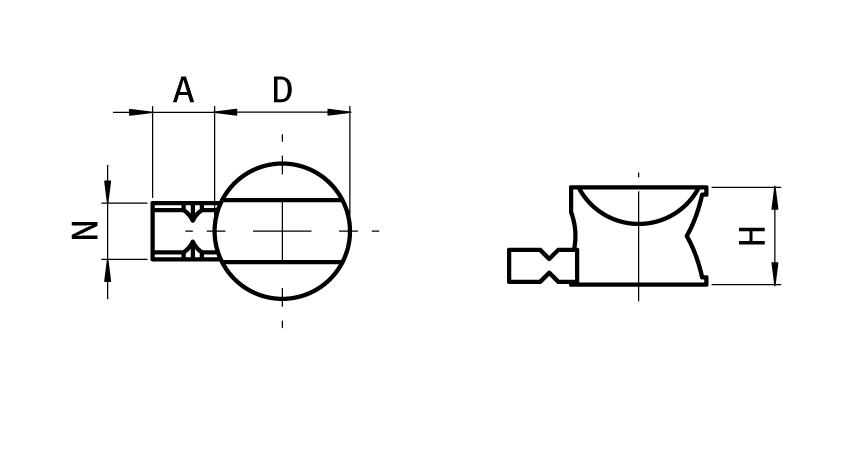

Teil-Nr.	D (mm)	Material	H (mm)	Profil	A (mm)	Montageset	Oberfläche	Nut N (mm)	für Schraube	Rastermaß (mm)	Liefereinheit
099A0520	11.8	Zinkdruckguss	8.5	-	5.4	-	verzinkt	5	M4	20	100 Stück
099A0520S01	11.8	Zinkdruckguss	8.5	I	5.4	inkl. Montageset 1	verzinkt	5	-	20	10 Stück
099A0630	15.7	Zinkdruckguss	12.5	-	9.3	inklusive Nutenstein und Schraube	verzinkt	6	M6	30	100 Stück
099A0630S01	15.7	Zinkdruckguss	12.5	I	9.3	inkl. Montageset 2	verzinkt	6	-	30	10 Stück
099A0830	19.7	Zinkdruckguss	11.0	-	11.5	-	verzinkt	8	M6	30	100 Stück
099A0830S01	15.7	Zinkdruckguss	12.5	-	9.3	-	verzinkt	8	-	30	100 Stück
099A0840	19.7	Zinkdruckguss	16.0	-	13.7	-	verzinkt	8	M8	40	100 Stück

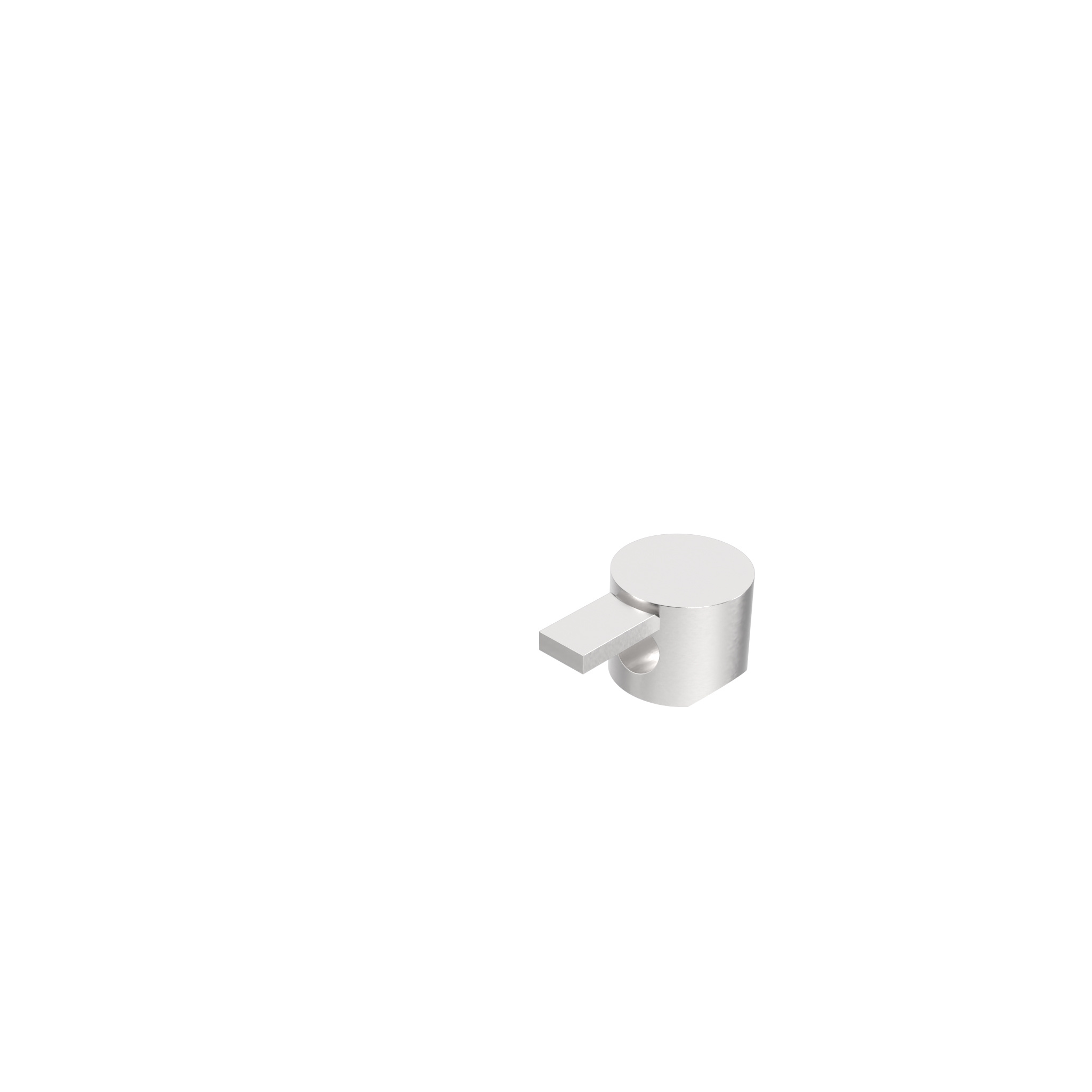

099A0840E	19.7	Edelstahl	16.0	-	13.7	-	blank	8	M8	40	100 Stück
099A0840ES01	19.7	Edelstahl	16.0	I	13.7	inkl. Montageset 4	blank	8	-	40	10 Stück
099A0840S01	19.7	Zinkdruckguss	16.0	I	13.7	inkl. Montageset 3	verzinkt	8	-	40	10 Stück
