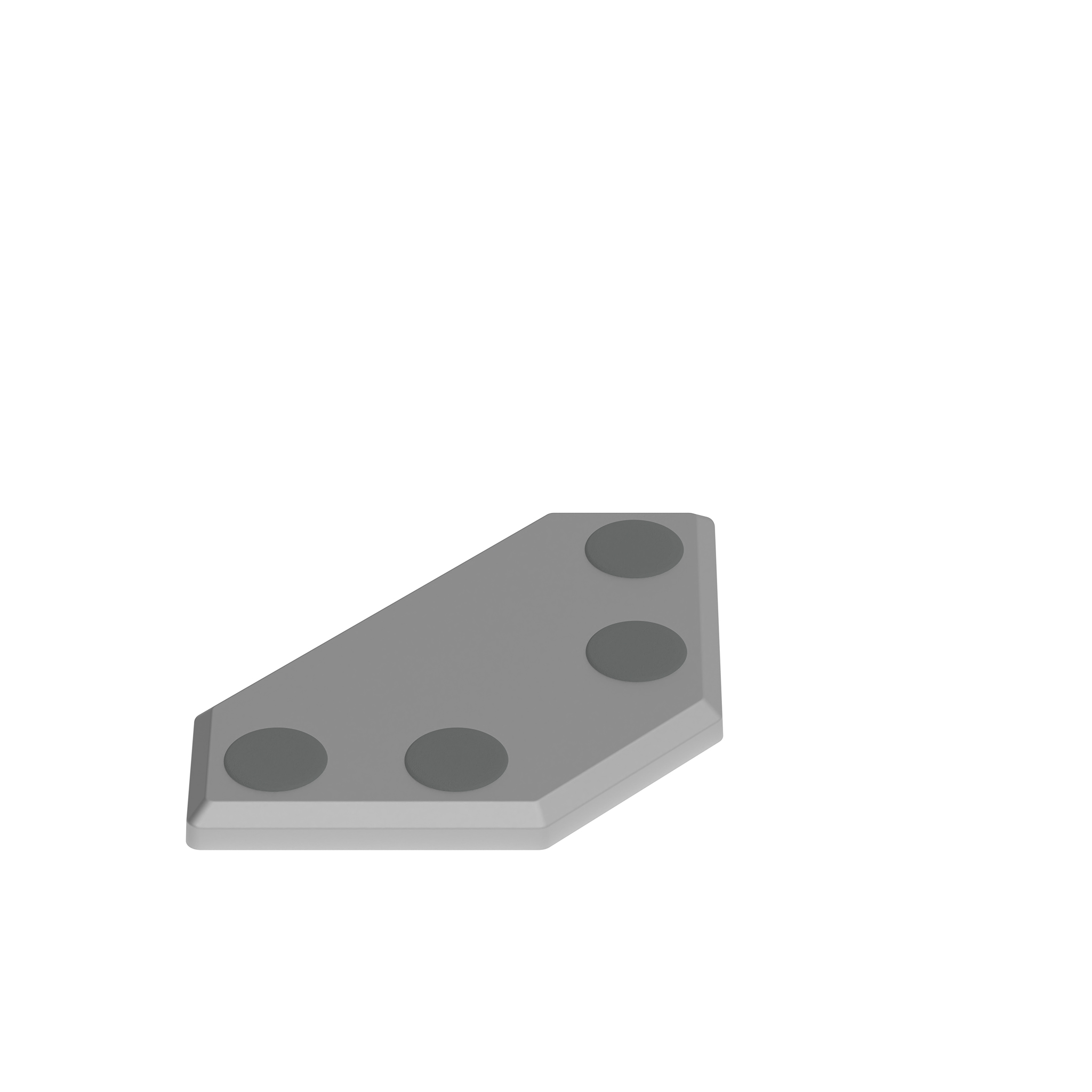

Verbinderplatte I120 M (Set)

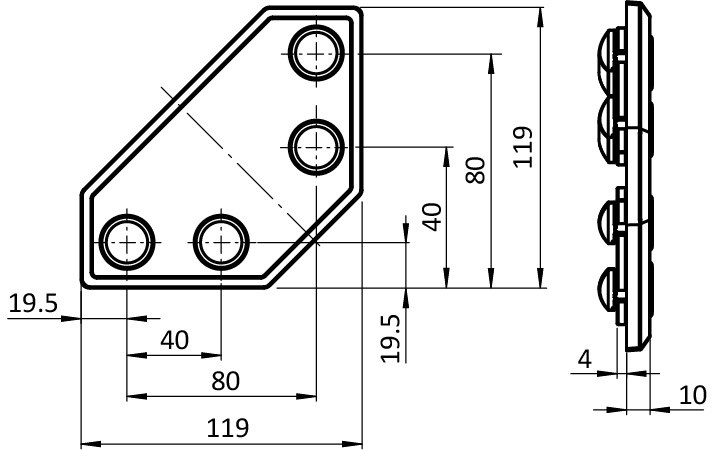

Verbinderplatte I120 M (Set) – technische Zeichnung

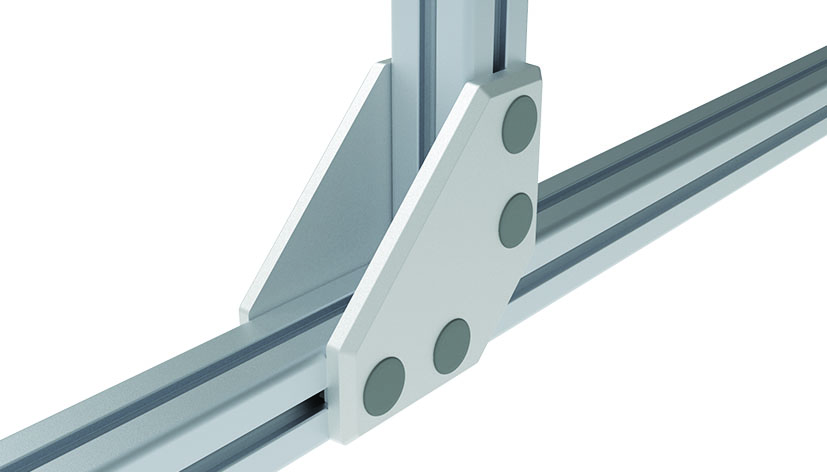

Verbinderplatte I120 M (Set) – Anwendungsbeispiel

0,00 €

Profil

I

Nut N (mm)

8

Teil-Nr.: 093VM120120LN08

Liefereinheit: 10 Stück

Beschreibung:
zur schnellen, rechtwinkligen Verbindung von zwei Profilen, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offenen Schraublöcher der Verbinderplatte kann durch die mitgelieferten Abdeckkappen verschlossen werden

Material:
Verbinderplatte: Aluminiumdruckguss
Abdeckkappen: Kunststoff PA, glasfaserverstärkt
Magnet-Rhombusschrauben: Stahl
Senkmuttern: Stahl

Oberfläche:
Verbinderplatte: pulverbeschichtet
Magnet-Rhombusschrauben: verzinkt
Senkmuttern: verzinkt

Farbe:
Verbinderplatte: alufarbig
Abdeckkappen: grau ≈ RAL 7042

Set:
1 Verbinderplatte mit vormontierten Magnet-Rhombusschrauben und Senkmuttern,
4 Abdeckkappen

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit
