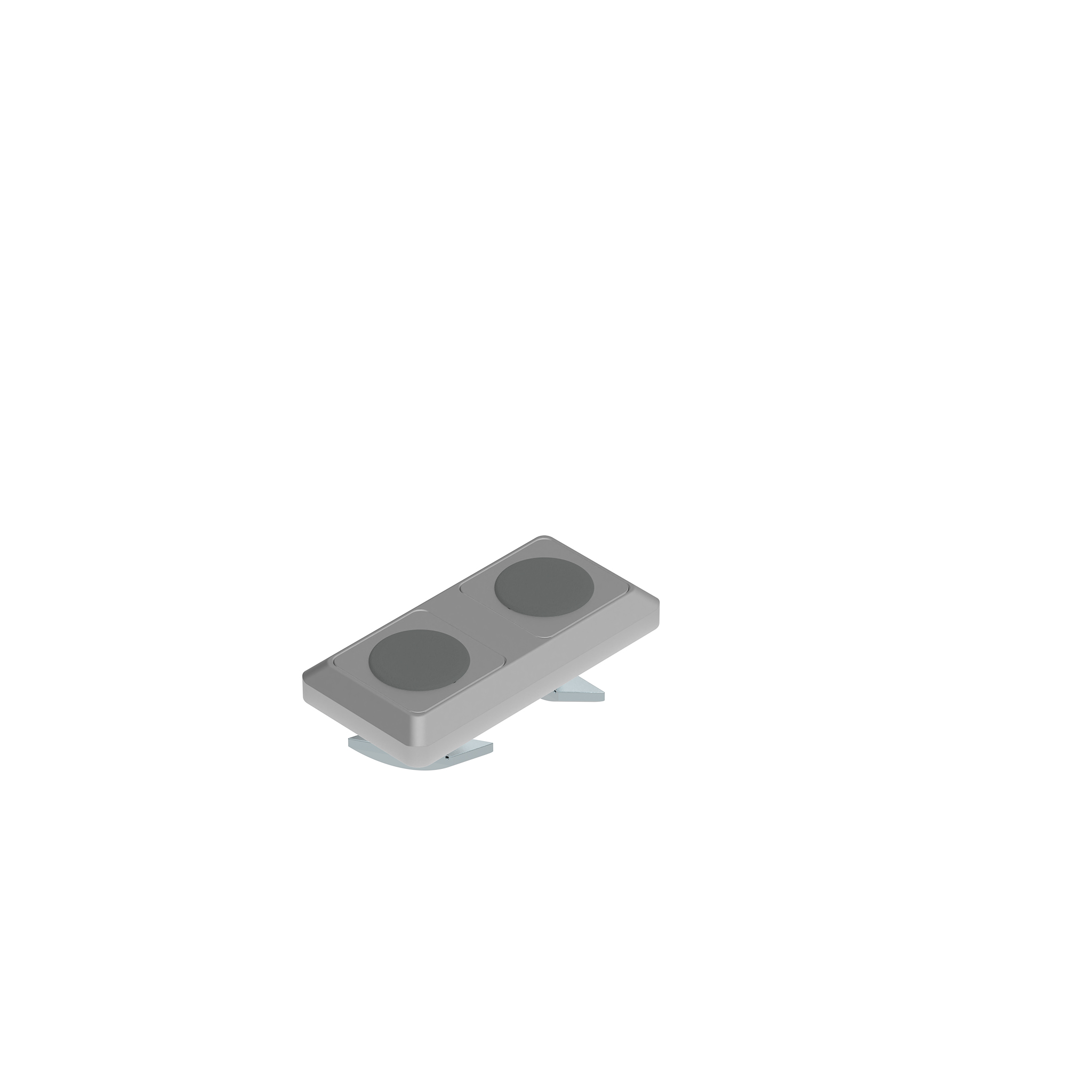

Verbinderplatte I40 M längs/quer, rechteckig 2-Loch, 1 Nut (Set)

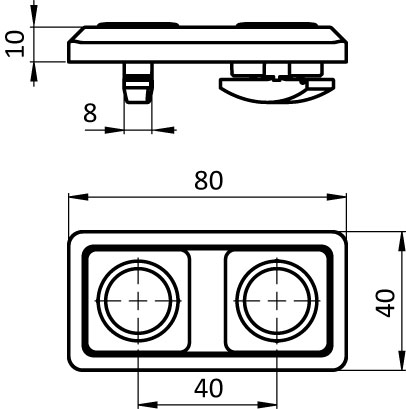

Verbinderplatte I40 M längs/quer, rechteckig 2-Loch, 1 Nut (Set) – technische Zeichnung

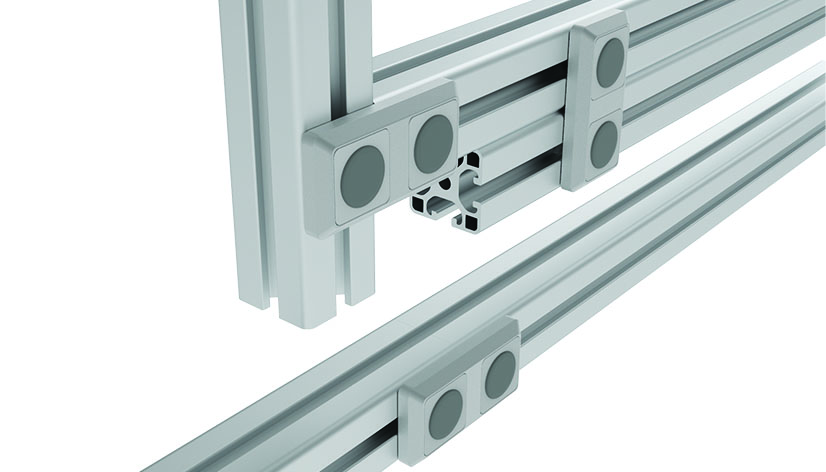

Verbinderplatte I40 M längs/quer, rechteckig 2-Loch, 1 Nut (Set) – Anwendungsbeispiel

0,00 €

Profil

I

Nut N (mm)

8

Teil-Nr.: 093VM4080LN08

Liefereinheit: 10 Stück

Beschreibung:
zur schnellen, rechtwinkligen oder parallelen Verbindung von zwei Profilen, direktes Einsetzen in die Profilnut dank Längs- oder Querpositionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern mit den um 90° drehbaren Einlegeteilen; die offenen Schraublöcher der Verbinderplatte können durch die mitgelieferten Abdeckkappen verschlossen werden

Material:
Verbinderplatte: Aluminiumdruckguss
Abdeckkappen: Kunststoff PA, glasfaserverstärkt
Magnet-Rhombusschrauben: Stahl
Senkmuttern: Stahl

Oberfläche:
Verbinderplatte: pulverbeschichtet
Magnet-Rhombusschrauben: verzinkt
Senkmuttern: verzinkt

Farbe:
Verbinderplatte: alufarbig
Abdeckkappen: grau ≈ RAL 7042

Set:
1 Verbinderplatte mit vormontierten Magnet-Rhombusschrauben und Senkmuttern in um 90° drehbaren Einlegeteilen,
2 Abdeckkappen

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit
