Winkelelement T1 40, 45°

Neu

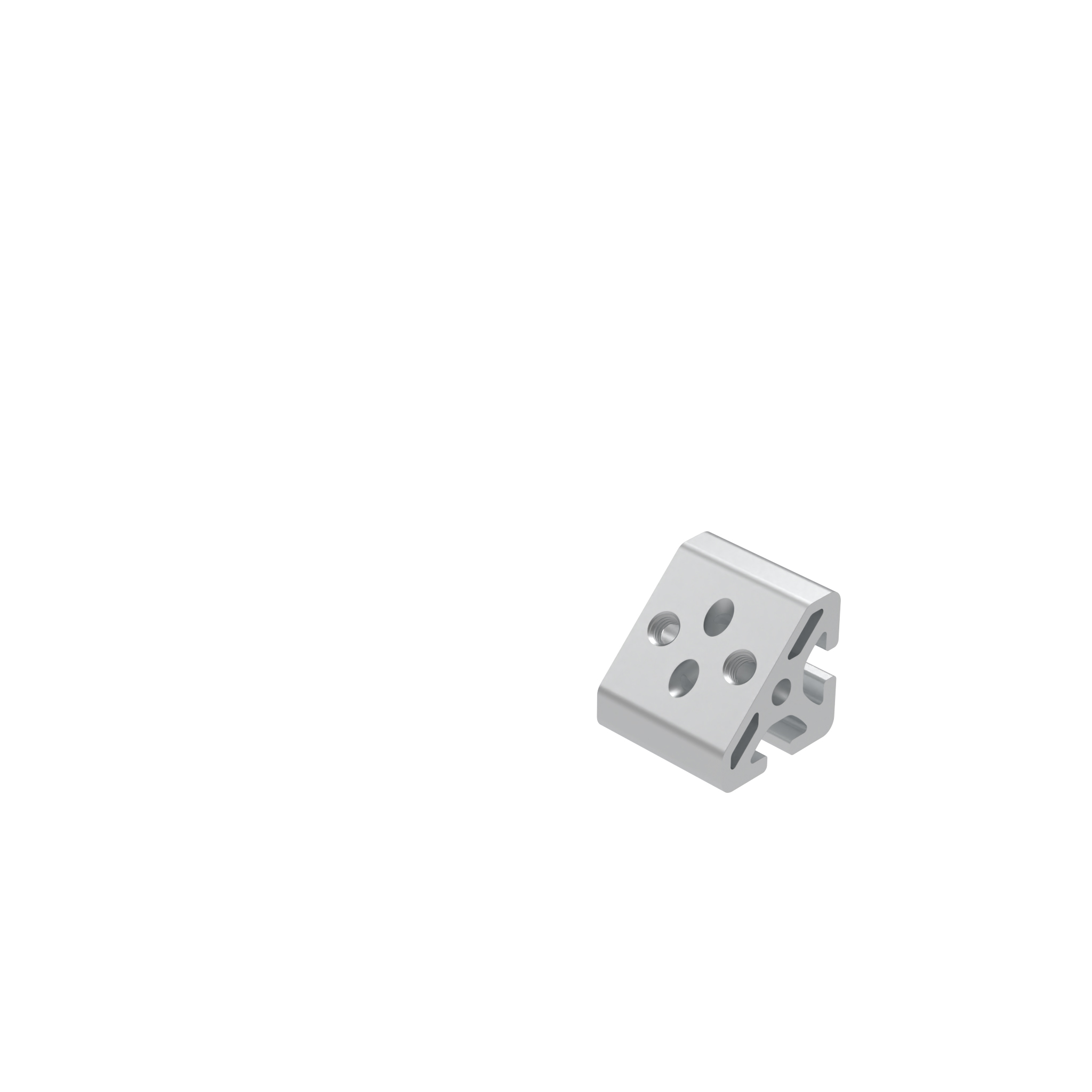

Winkelelement T1 40, 45° – Produktabbildung

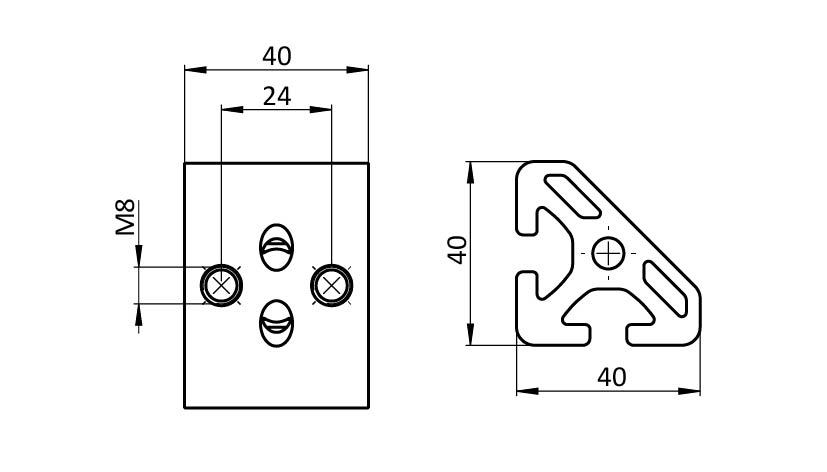

Winkelelement T1 40, 45° – technische Zeichnung

Winkelelement T1 40, 45° – Anwendungsbeispiel

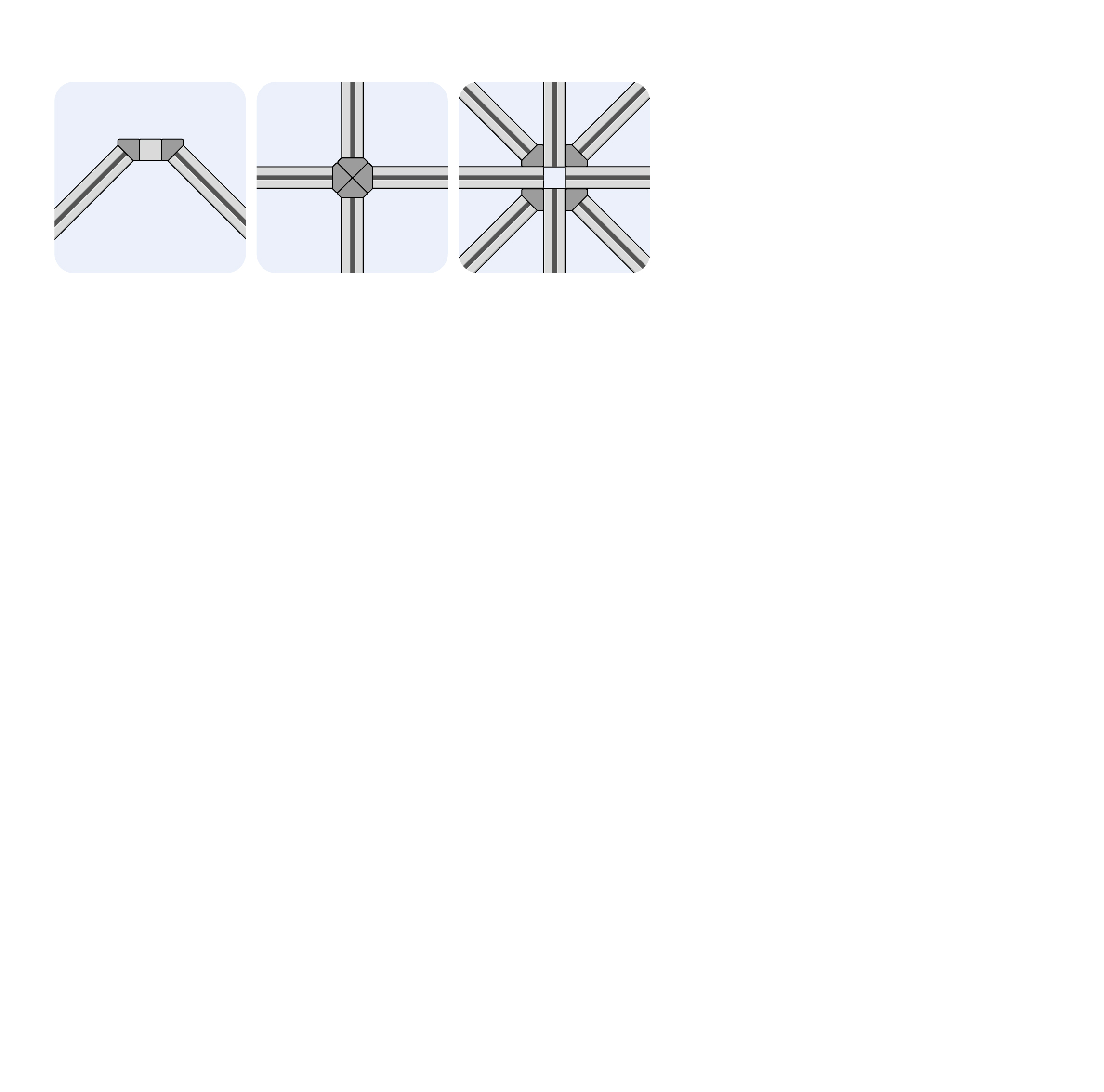

Winkelelement T1 40, 45° – Montagegrafik

0,00 €

Profil

I

Nut N (mm)

8

Teil-Nr.: 093WS40645N08

Liefereinheit: 1 Stück

Beschreibung:
zur Montage eines Profil als Verstrebung im 45°-Winkel ohne Gehrungsschnitt

Material:
Aluminium

Oberfläche:
eloxiert

Farbe:
alufarbig

Hinweis:
passende Abdeckkappe 40 x 40 45° siehe 091048 (schwarz) / 091048S01 (grau)

Lieferländer:
weltweit

Liefereinheit:	1 Stück
Modell:	Aluminium
Gewicht (g):	73.2
ERP-Nummer:	169446

Varianten

Teil-Nr.	Profil	Nut N (mm)	CAD
093WS40645N08 Neu	I	8

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169990990
Zolltarifnummer Ausfuhr: 76169990

Zertifikate

Tags

Profiltyp	Profiltyp I
Profilform	T-Nutprofile
