Zentral-Stoßverbinder I 180° +/-45°

0,00 €

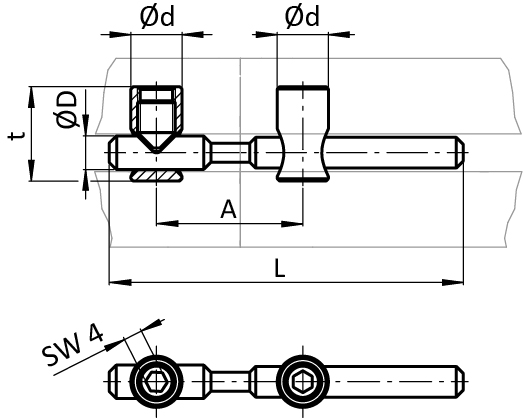

SW (mm)

4

D (mm)

6.5

Profil

I

A (mm)

31.0

L (mm)

75.0

d (mm)

11.0

Nut N (mm)

8

t (mm)

20.0

Teil-Nr.: 099B0811S04

Liefereinheit: 10 Stück

Produktinformationen "Zentral-Stoßverbinder I 180° +/-45°"

Lieferländer:
weltweit

Beschreibung:

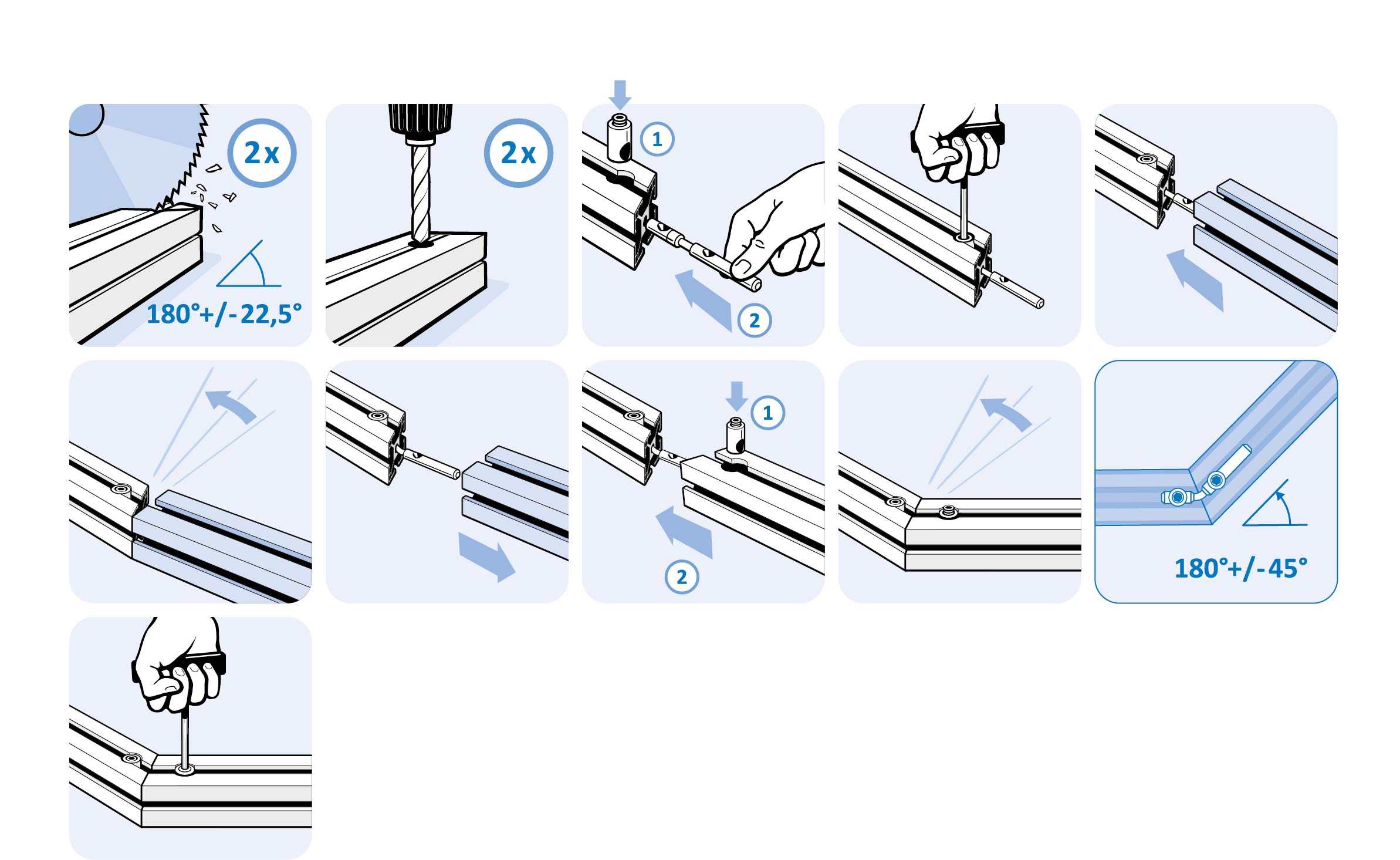

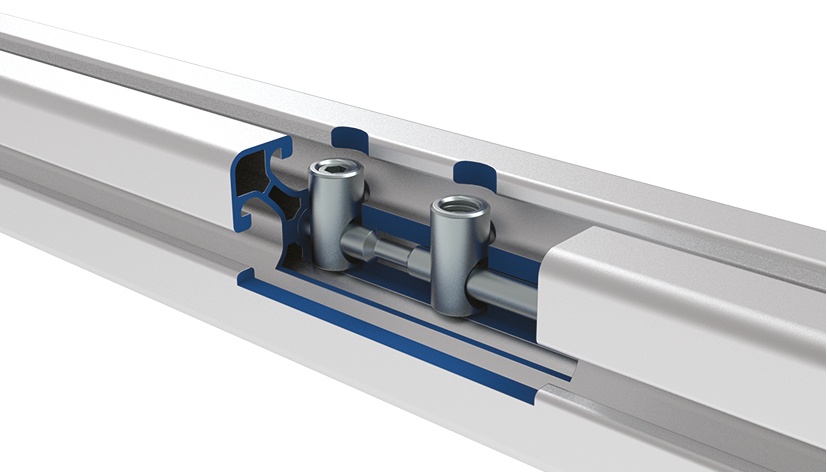

zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 90° - 180°

Material:
Zuganker: Edelstahl
Buchsen: Stahl

Oberfläche:
Zuganker: blank
Buchsen: verzinkt

Profiltyp:	Profiltyp I
Nutgröße:	Nut 8
Produkteigenschaft:	ESD
Profilform:	T-Nutprofile
Liefereinheit:	10 Stück
Modell:	Stahl / Edelstahl
Gewicht (g):	25.6
ERP-Nummer:	137663

Varianten

Teil-Nr.	SW (mm)	D (mm)	Profil	A (mm)	L (mm)	d (mm)	Nut N (mm)	t (mm)
099B0811S04	4	6.5	I	31.0	75.0	11.0	8	20.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate
