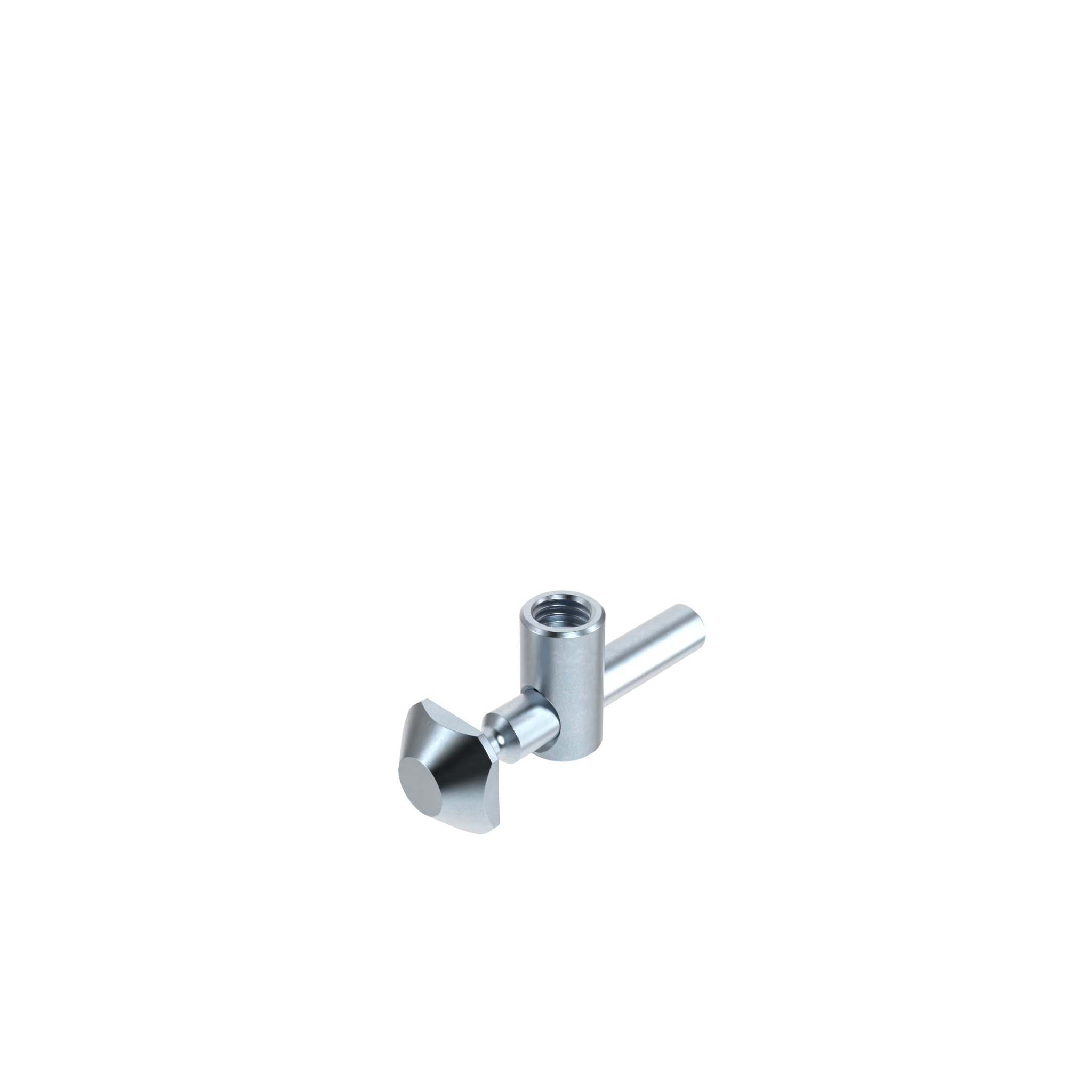

Zentralverbinder B 90° +/-45°

Beschreibung:

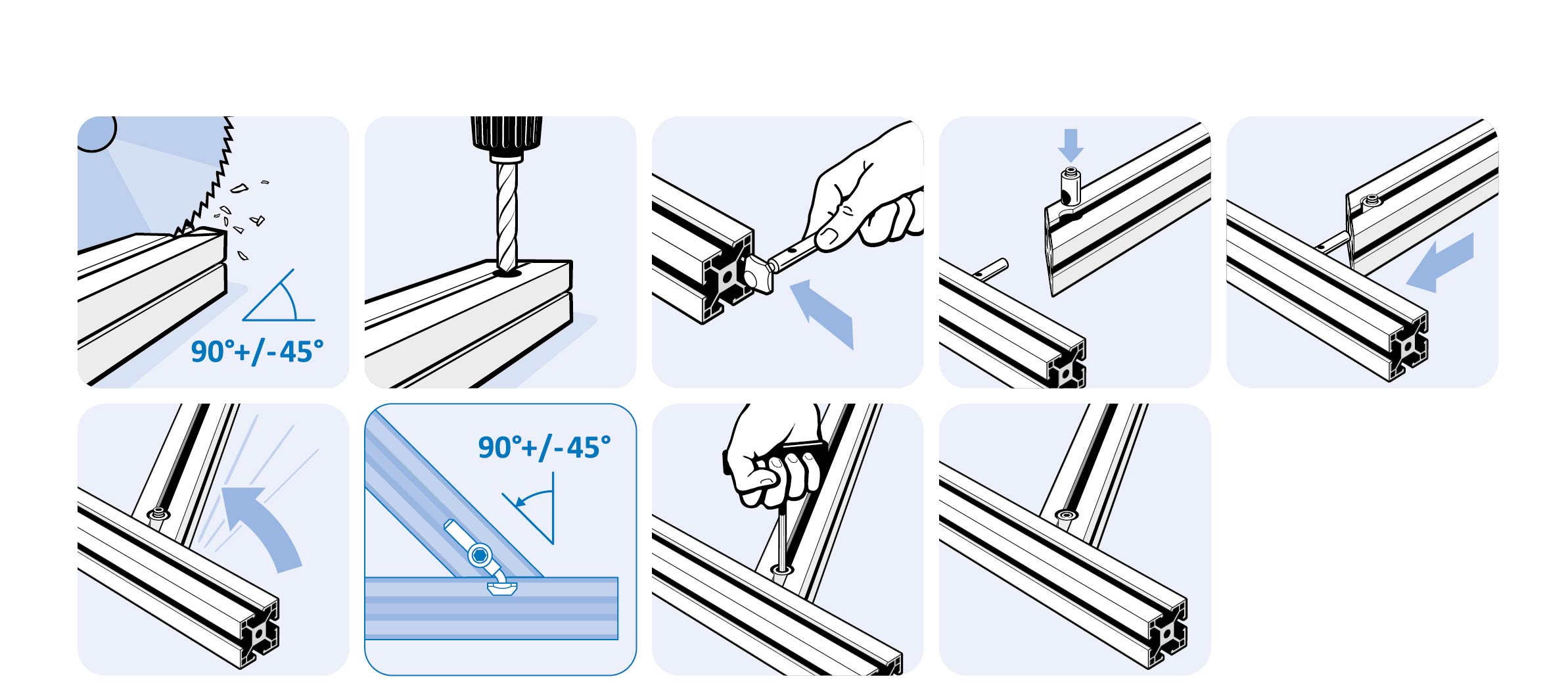

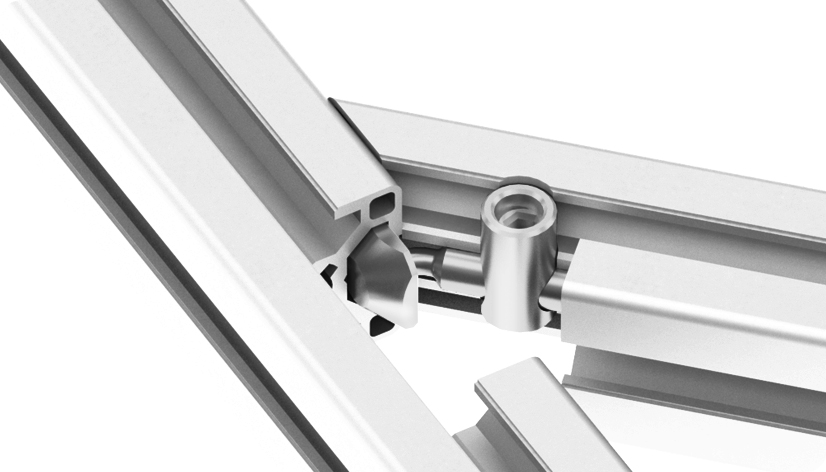

zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 45° - 135°

Material:
Zuganker: Edelstahl
Buchsen: Stahl

Oberfläche:
Zuganker: blank
Buchsen: verzinkt

Hinweis:
Abdeckkappe *(1) = Profil 40; (2) = Profil 45; (3) = Profil 50

Hinweis 2:
passende Abdeckkappe für Zentralverbinder B, Nut 10 siehe 091107

Lieferländer:
weltweit

Liefereinheit:	10 Stück
Modell:	Stahl / Edelstahl
Gewicht (g):	27.0
ERP-Nummer:	125354

Varianten

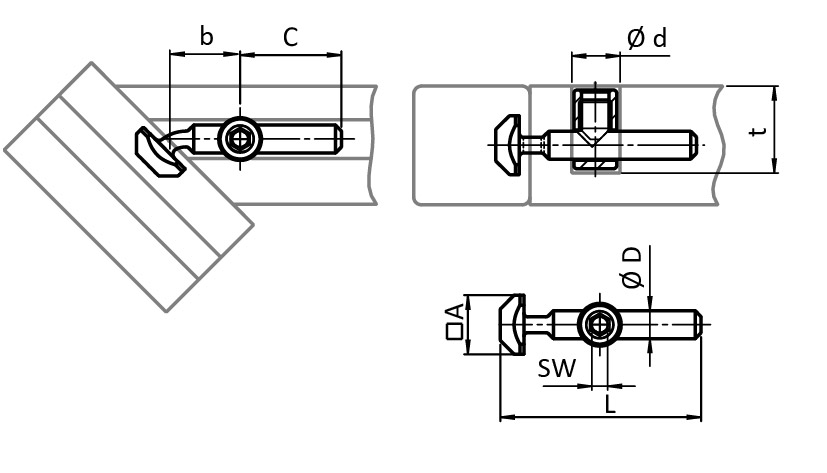

Teil-Nr.	SW (mm)	D (mm)	Profil	L (mm)	d (mm)	b (mm)	Nut N (mm)	t (mm)	CAD
099B0811S02	4	7.1	B	51.0	Ø11	18.0	8	22.0
099B1017S02	6	9.8	B	75.0	Ø17	22.5	10	31.0 (1) 34.0 (2) 36.0 *(3)

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate

Tags

Profiltyp	Profiltyp B
Nutgröße	Nutgröße 8
Profilform	T-Nutprofile

Passendes Zubehör

Abdeckkappe für Zentralverbinder B, Nut 10

Profil: B L (mm): 15.0 Rastermaß (mm): 45 für Mutter: 10

Beschreibung:zum Abdecken des Sack- oder DurchgangslochsMaterial:Kunststoff PAFarbe:schwarzHinweis:passender Zentralverbinder B 0°, Nut 10 siehe 099B10171000 passender Zentralverbinder B 90°, Nut 10 siehe 099B10171090 passender Zentral-Stoßverbinder B 180° +/-45°, Nut 10 siehe 099B1017S01 passender Zentralverbinder B 90° +/-45°, Nut 10 siehe 099B1017S02Lieferländer:weltweit
