Zentralverbinder B, Buchse 9,8 / Nut 10

Produktinformationen "Zentralverbinder B, Buchse 9,8 / Nut 10"

Lieferländer:
weltweit

Beschreibung:

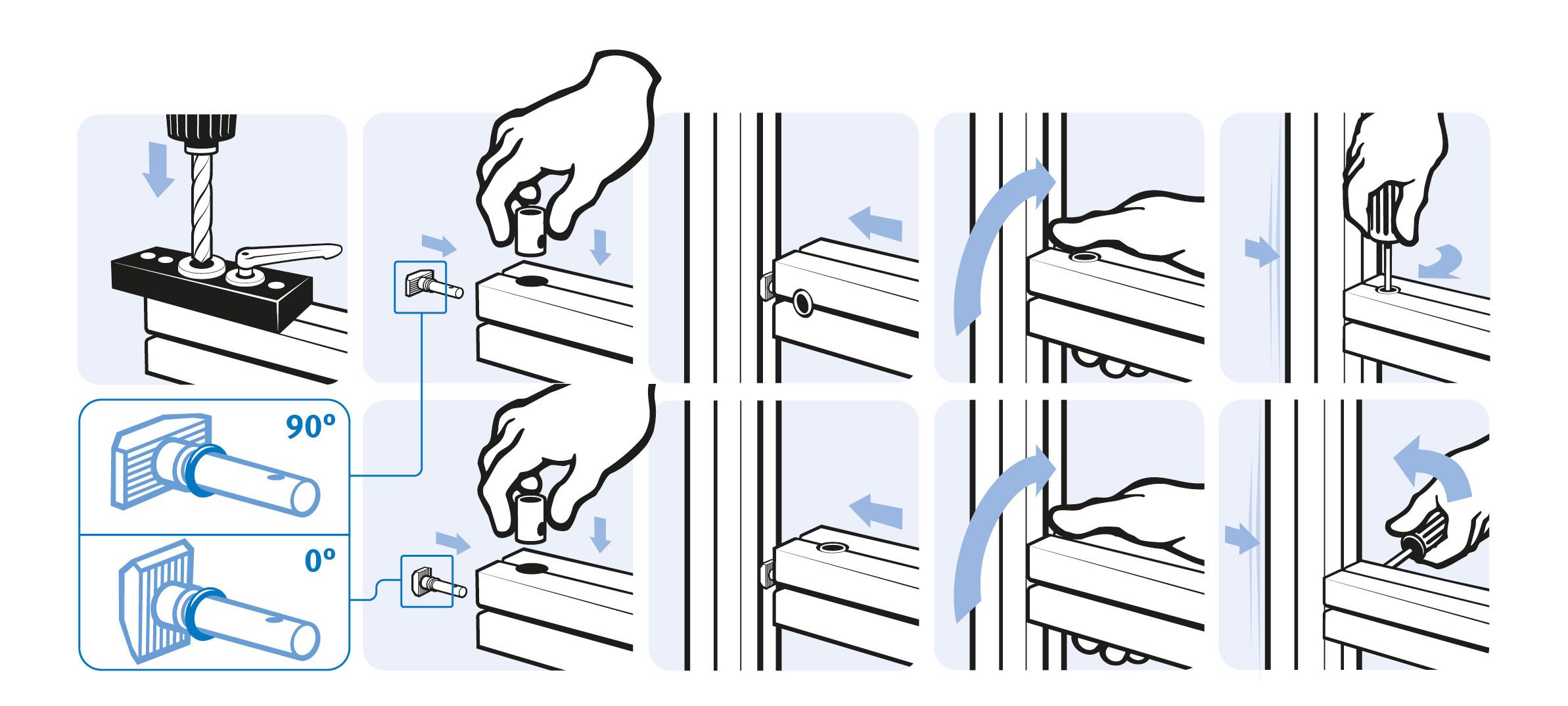

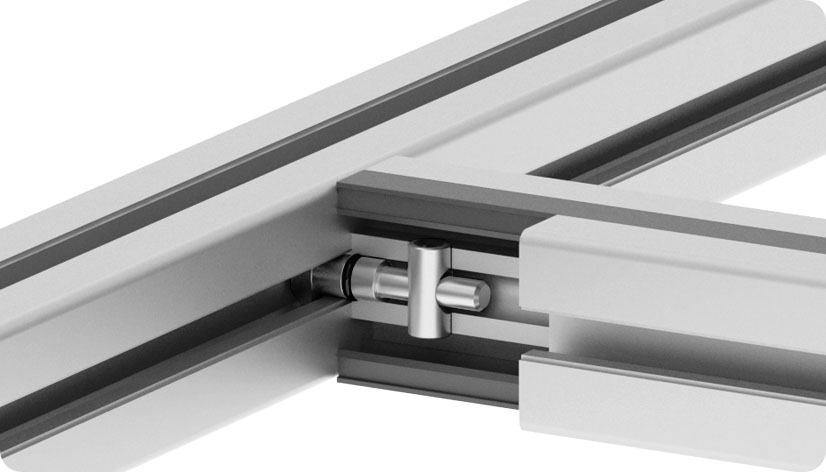

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Durchgangsloch in eines der Profile gebohrt werden, die Nutflanken werden dabei nicht berührt; die Hülse schließt an beiden Enden eben mit dem Nutboden ab, somit bleiben beide Nuten frei; die Nut kann mit einem Abdeckprofil vollständig verdeckt werden

Material:
Stahl

Oberfläche:
verzinkt

Zolltarifnummer:
73269098900
Gewicht (g): 29.0
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Liefereinheit: 10 Stück
Modell: verzinkt / blank

Varianten

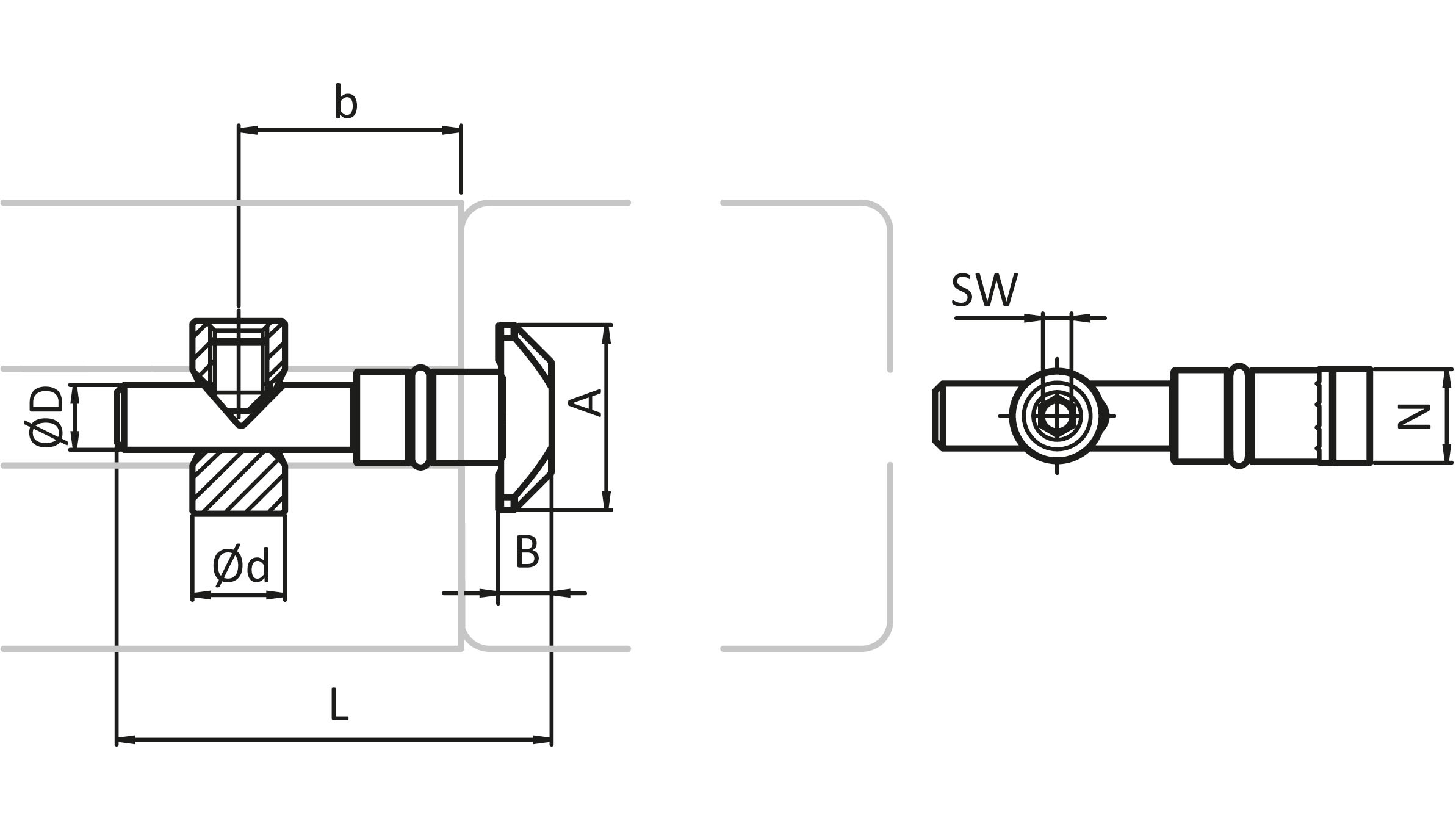

Produkt ID Ausführung A (mm) B (mm) b (mm) D (mm) d (mm) L (mm) Nut N (mm) SW (mm) Profil
099B10101000 19.4 5.3 22.5 6.8 Ø9.8 45.6 10 3 B
099B10101090 90° 19.4 5.3 22.5 6.8 Ø9.8 45.6 10 3 B
