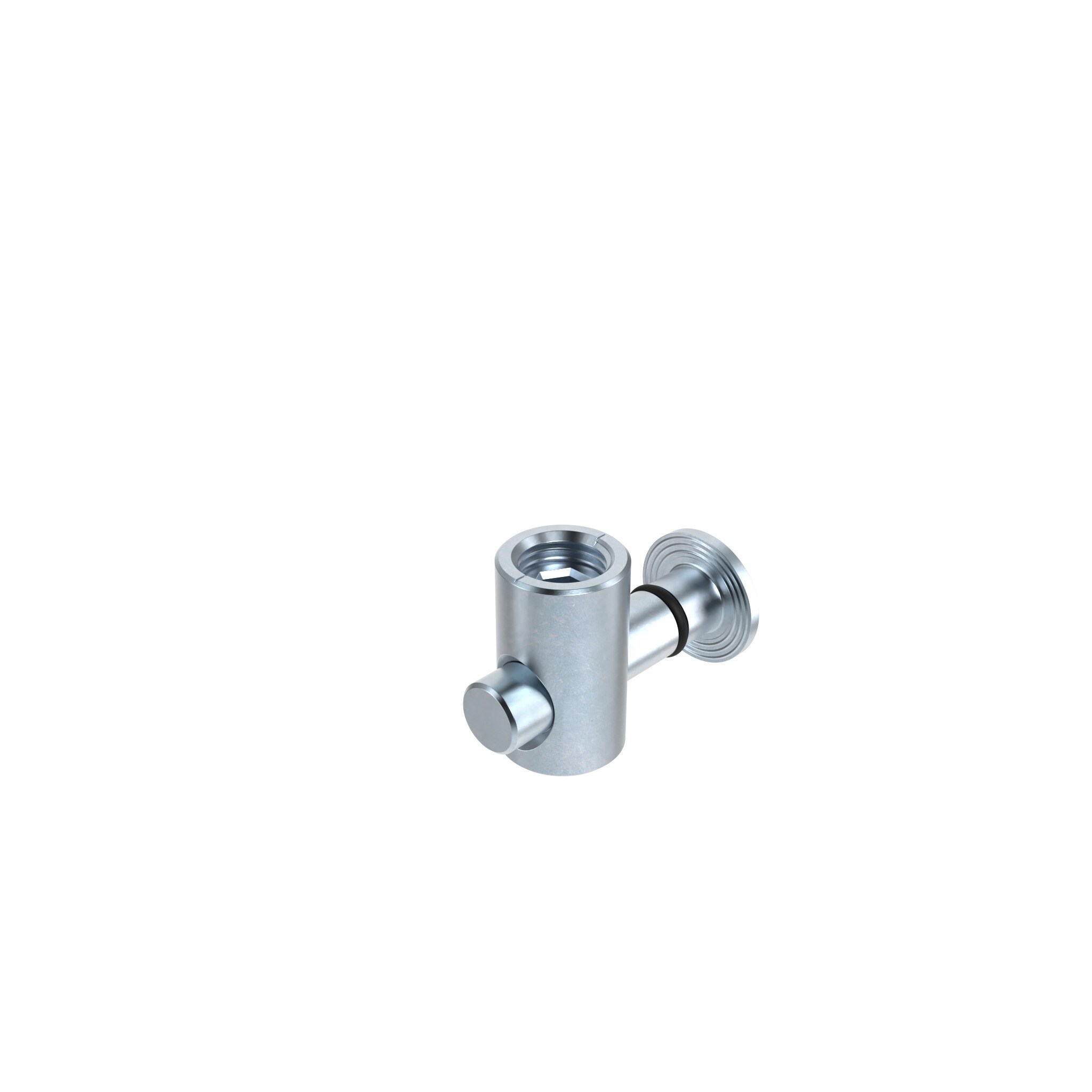

Zentralverbinder B Universal, Nut 10

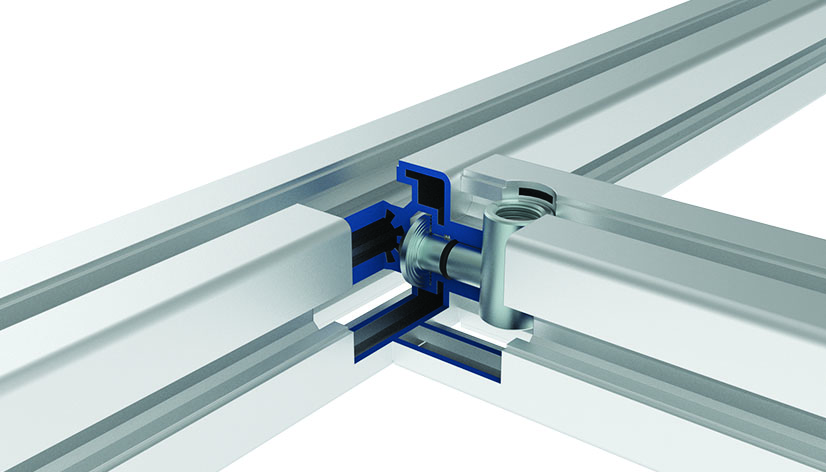

Zentralverbinder B Universal, Nut 10 – Anwendungsbeispiel

0,00 €

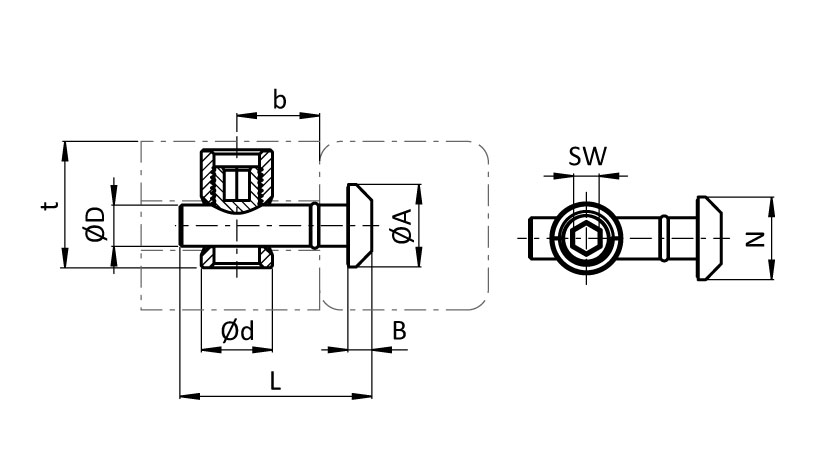

SW (mm)

6

D (mm)

9.8

Profil

B

A (mm)

19.6

B (mm)

5.5

L (mm)

46.0

d (mm)

16.85

Nut N (mm)

10

Teil-Nr.: 099B101710

Liefereinheit: 10 Stück

Produktinformationen "Zentralverbinder B Universal, Nut 10"

Lieferländer:
weltweit

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Sack- oder Durchgangsloch in eines der Profile gebohrt werden

Material:
Stahl

Oberfläche:
verzinkt

Profiltyp:	Profiltyp B
Nutgröße:	Nut 10
Produkteigenschaft:	ESD
Profilform:	T-Nutprofile
Liefereinheit:	10 Stück
Modell:	Stahl
Gewicht (g):	63.0
ERP-Nummer:	118855

Varianten

Teil-Nr.	SW (mm)	D (mm)	Profil	A (mm)	B (mm)	L (mm)	d (mm)	Nut N (mm)
099B101710	6	9.8	B	19.6	5.5	46.0	16.85	10

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate
