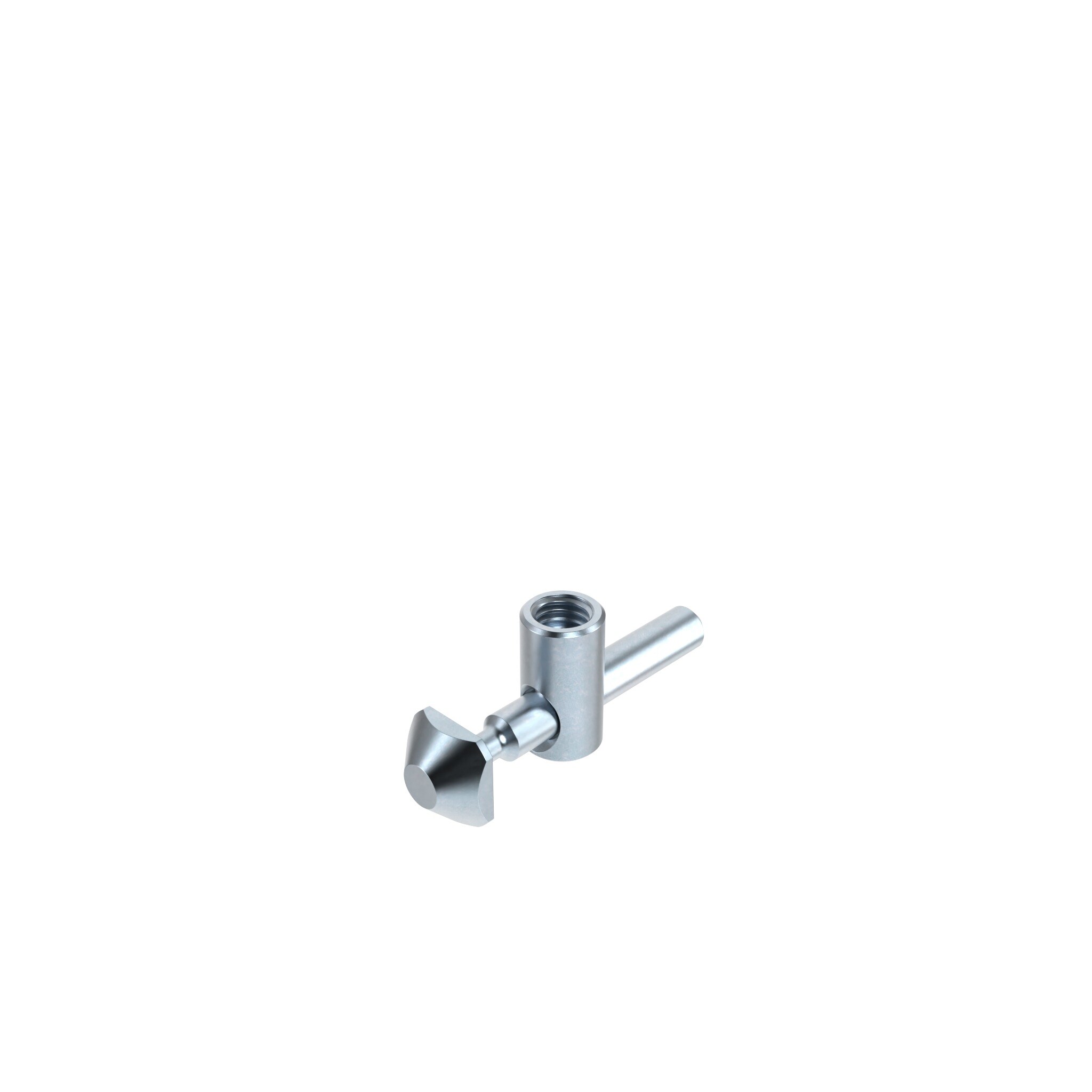

Zentralverbinder I 90° +/-45°

Produktinformationen "Zentralverbinder I 90° +/-45°"

Lieferländer:
weltweit

Beschreibung:

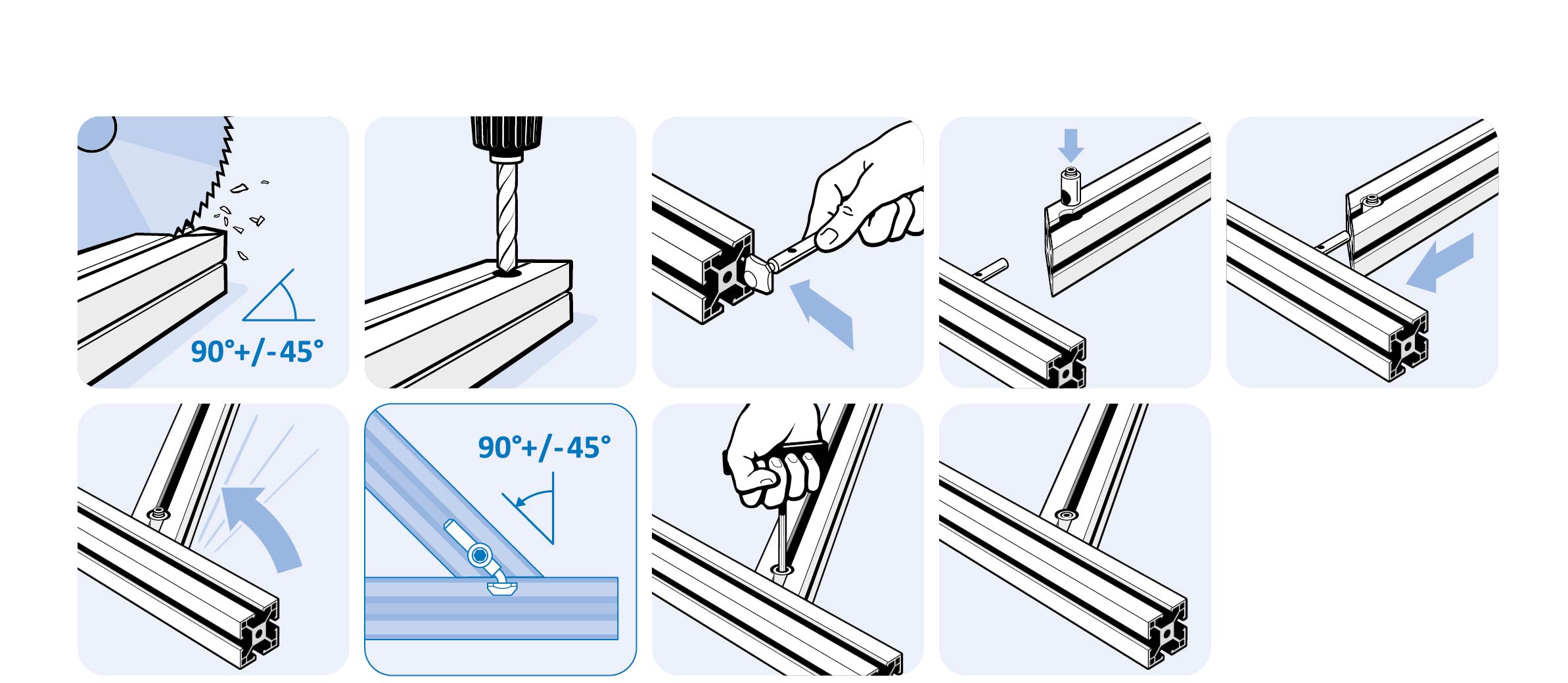

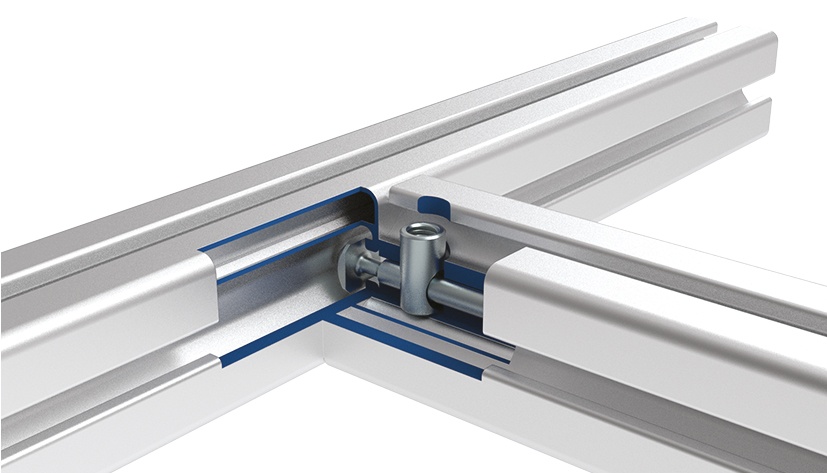

zur stirnseitigen Verbindung von zwei Aluminiumprofilen der gleichen Baureihe; zur Montage muss ein Sack- oder Durchgangsloch gebohrt werden; biegbar zwischen 45° - 135°

Material:
Zuganker: Edelstahl
Buchsen: Stahl

Oberfläche:
Zuganker: blank
Buchsen: verzinkt

Profiltyp:	Profiltyp B, Profiltyp I
Nutgröße:	Nut 8
Liefereinheit:	10 Stück
Modell:	Stahl / Edelstahl
Gewicht (g):	24.6
ERP-Nummer:	137662

Varianten

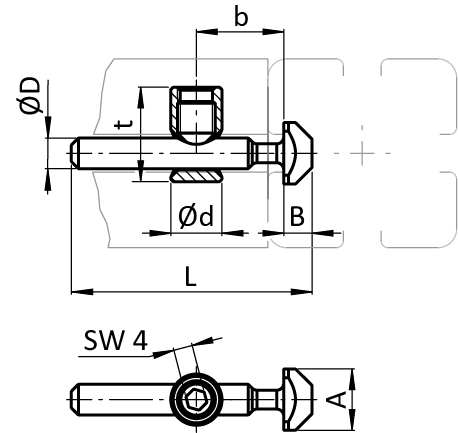

Teil-Nr.	SW (mm)	D (mm)	Profil	A (mm)	B (mm)	L (mm)	d (mm)	b (mm)	Nut N (mm)	t (mm)
099B0811S03	4	6.5	I	13.0	6.0	51.0	11.0	18.5	8	20.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate
