Zentralverbinder I, Nut 8

Produktinformationen "Zentralverbinder I, Nut 8"

Farbe:
Abdeckkappe: grau ≈ RAL 7042

Lieferländer:
weltweit

Beschreibung:

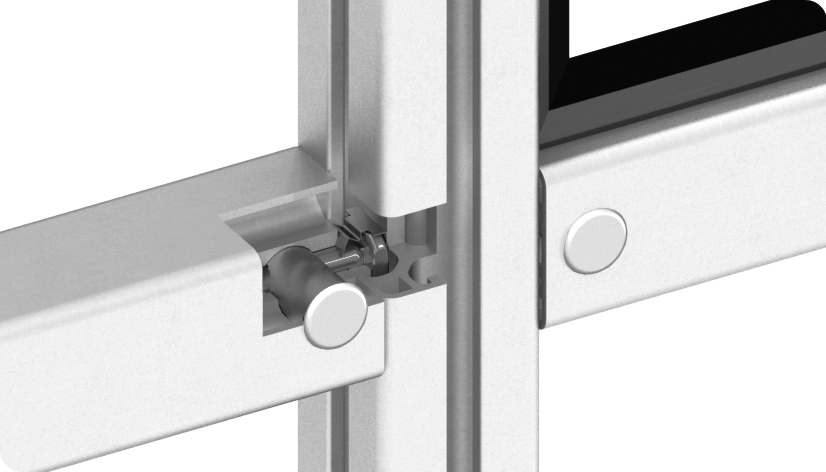

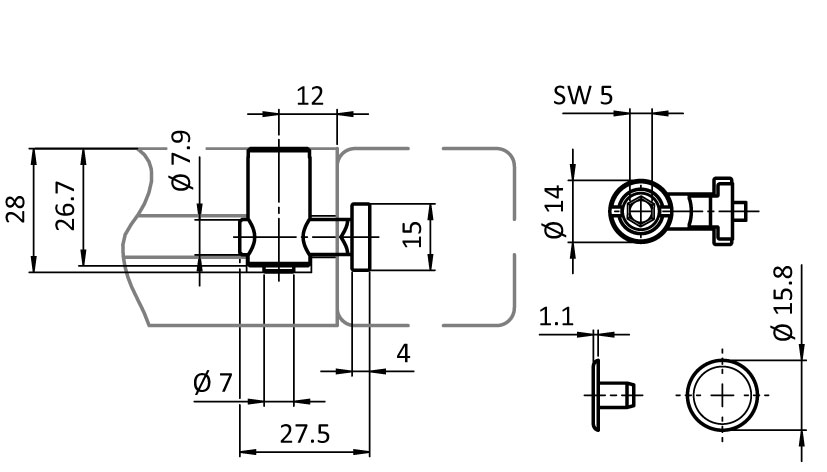

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein 28 mm tiefes Sackloch mit Ø 14,2 mm seitlich und ein 20 mm tiefes Sackloch mit Ø 8,2 mm stirnseitig gebohrt werden; inklusive Abdeckkappe

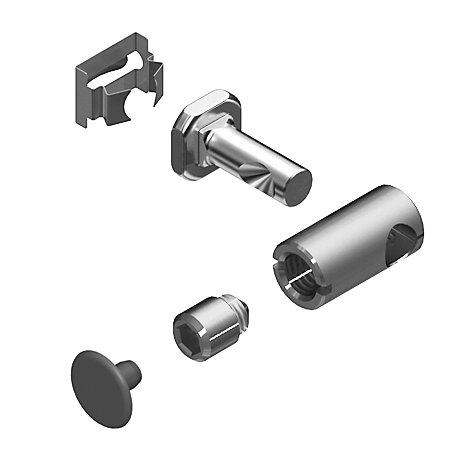

Material:
Verbinder: Stahl
Klammer: Edelstahl
Abdeckkappen: Kunststoff PP

Oberfläche:
Verbinder: verzinkt
Klammer: blank

Hinweis:
passende Radiendichtung siehe 093RD84040R4; beim Verbau mit Radiendichtung sollte das Abstandsmaß der Bohrung um die Dicke der Radiendichung verringert werden

Zolltarifnummer:
73269098900
Gewicht (g): 42.8
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Liefereinheit: 10 Stück
Modell: Stahl, Profil 40, Nut 8

Varianten

Produkt ID Ausführung ESD Nut N (mm) Profil
099B081408 mit Kerbe ESD elektrostatisch entladend 8 I
099B081408S01 ohne Kerbe - 8 I
