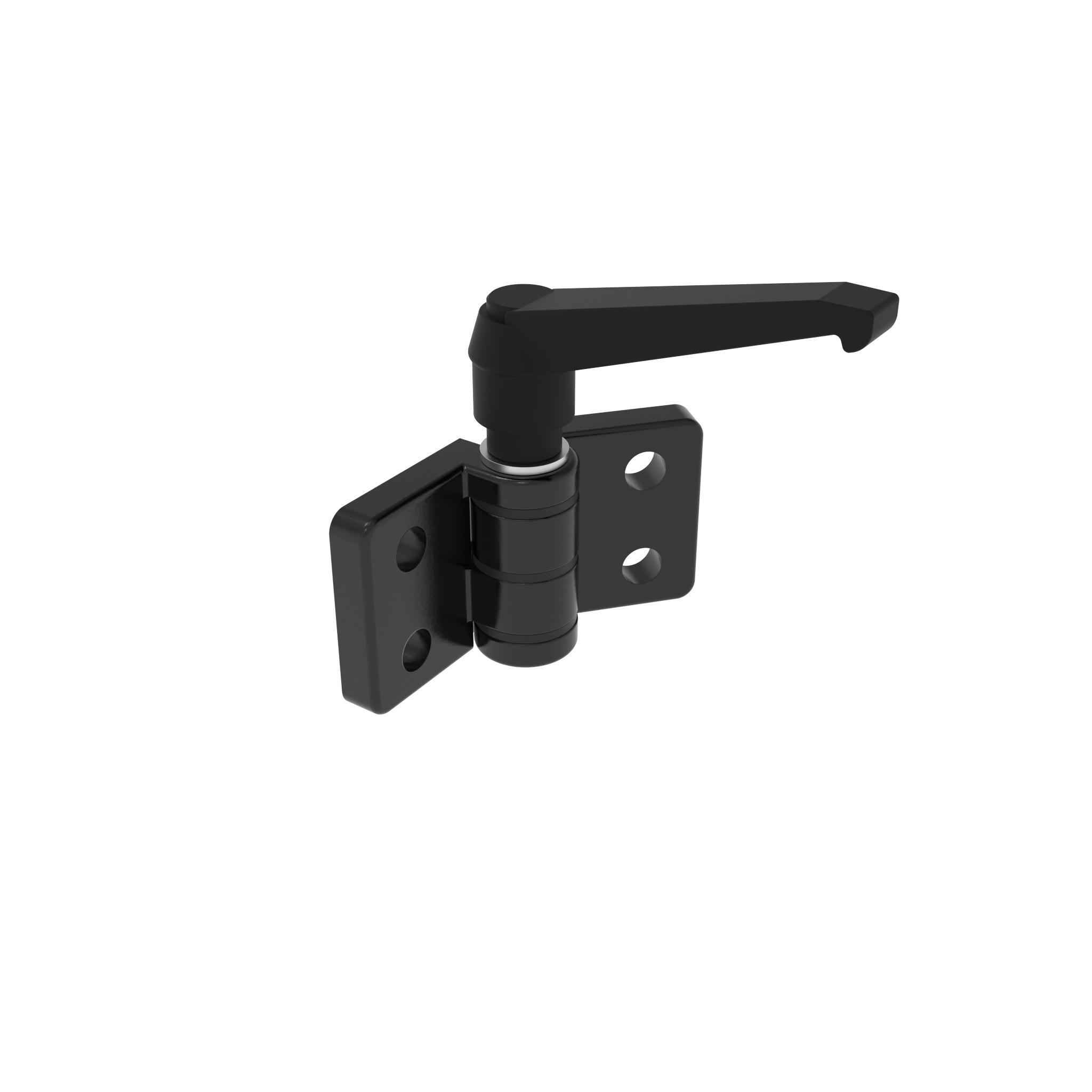

Zinkdruckgussscharnier mit Klemmhebel

Produktinformationen "Zinkdruckgussscharnier mit Klemmhebel"

Farbe:
Scharnier: schwarz
KIPP-Klemmhebel: schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile; in jeder Position fixierbar

Befestigung:
vorderseitig mit M8 Schrauben

Material:
Scharnier: Zinkdruckguss
KIPP-Klemmhebel: Kunststoff PA
Mechanik: Stahl

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Oberfläche:
Scharnier: pulverbeschichtet
Mechanik: verzinkt (RoHS-konform)

Liefereinheit:	10 Stück
Modell:	Zinkdruckguss, nicht aushängbar
Gewicht (g):	211.0
ERP-Nummer:	102265

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp I
Nutgröße	Nut 8

Varianten

Teil-Nr.	Nut N (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095ZF4040F00S	-	40 / 40	650	1500	22.5	22.5
095ZF4040F08S	8	40 / 40	650	1500	22.5	22.5
095ZF4040F10S	10	40 / 40	650	1500	22.5	22.5
095ZF4045F00S	-	40 / 45	650	1500	22.5	25.0
095ZF4545F00S	-	45 / 45	650	1500	25.0	25.0
095ZF4545F08S	8	45 / 45	650	1500	25.0	25.0
095ZF4545F10S	10	45 / 45	650	1500	25.0	25.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000
