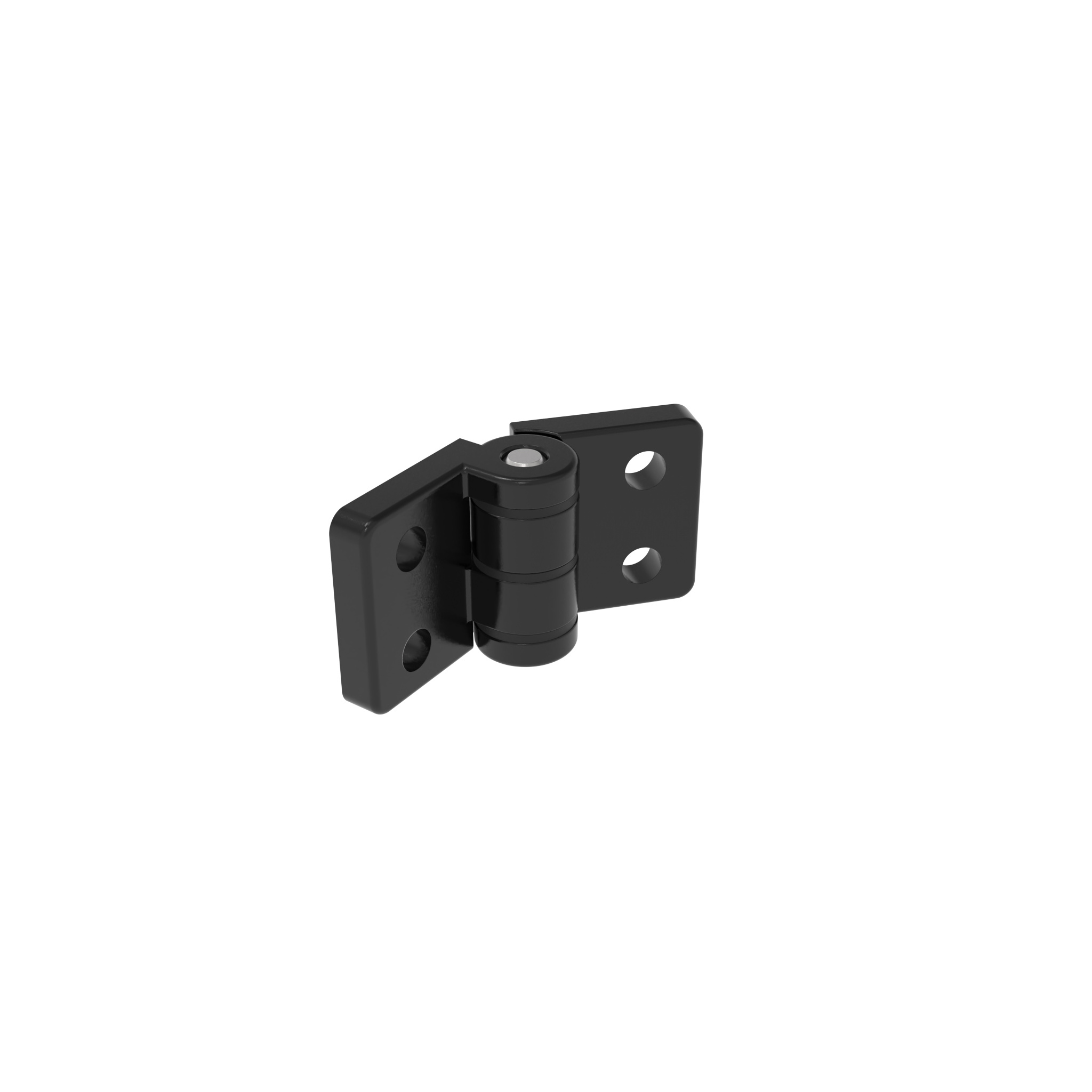

Zinkdruckgussscharnier

Produktinformationen "Zinkdruckgussscharnier"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:

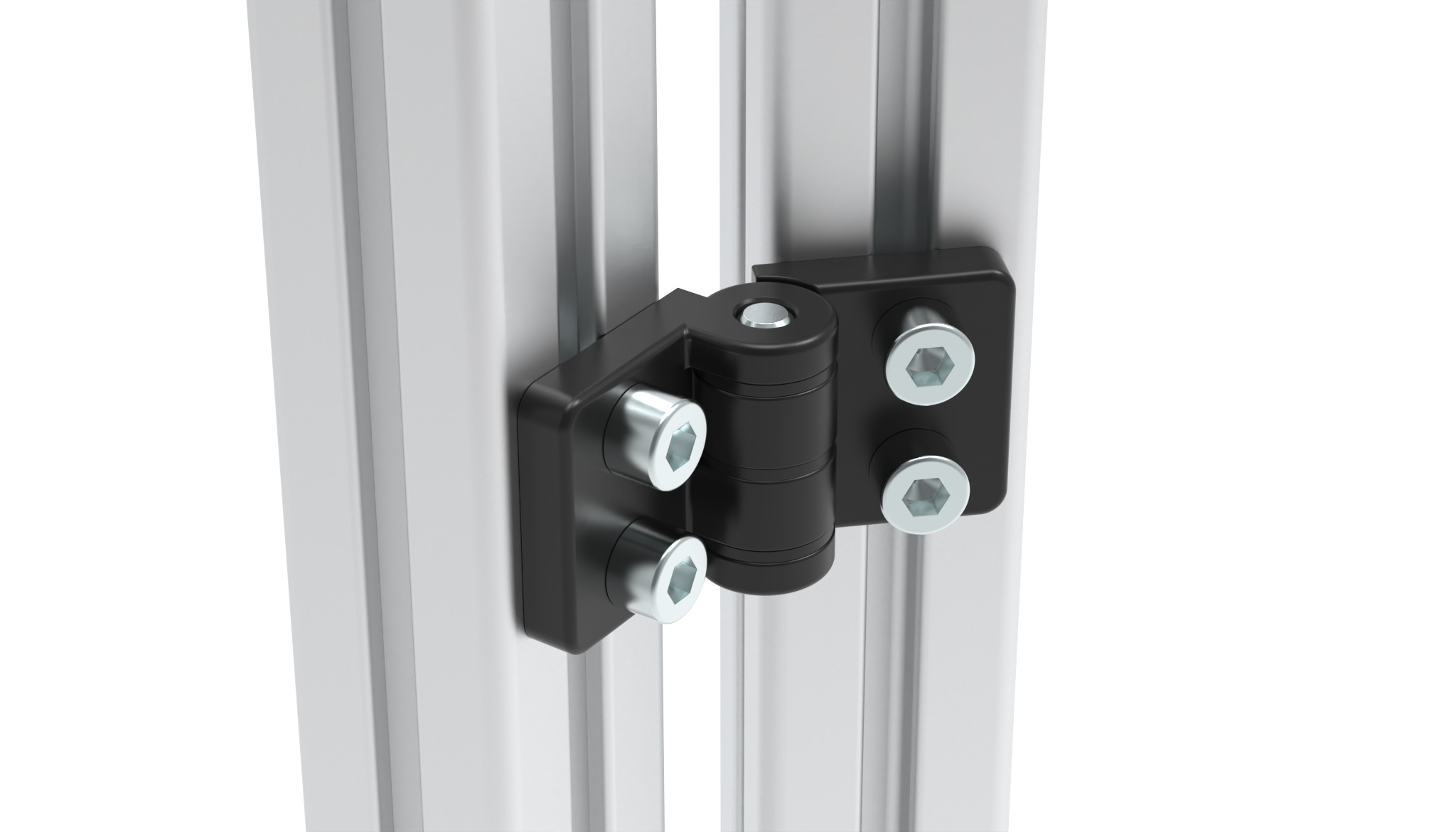

für Flächenelemente und Aluminiumprofile

Befestigung:

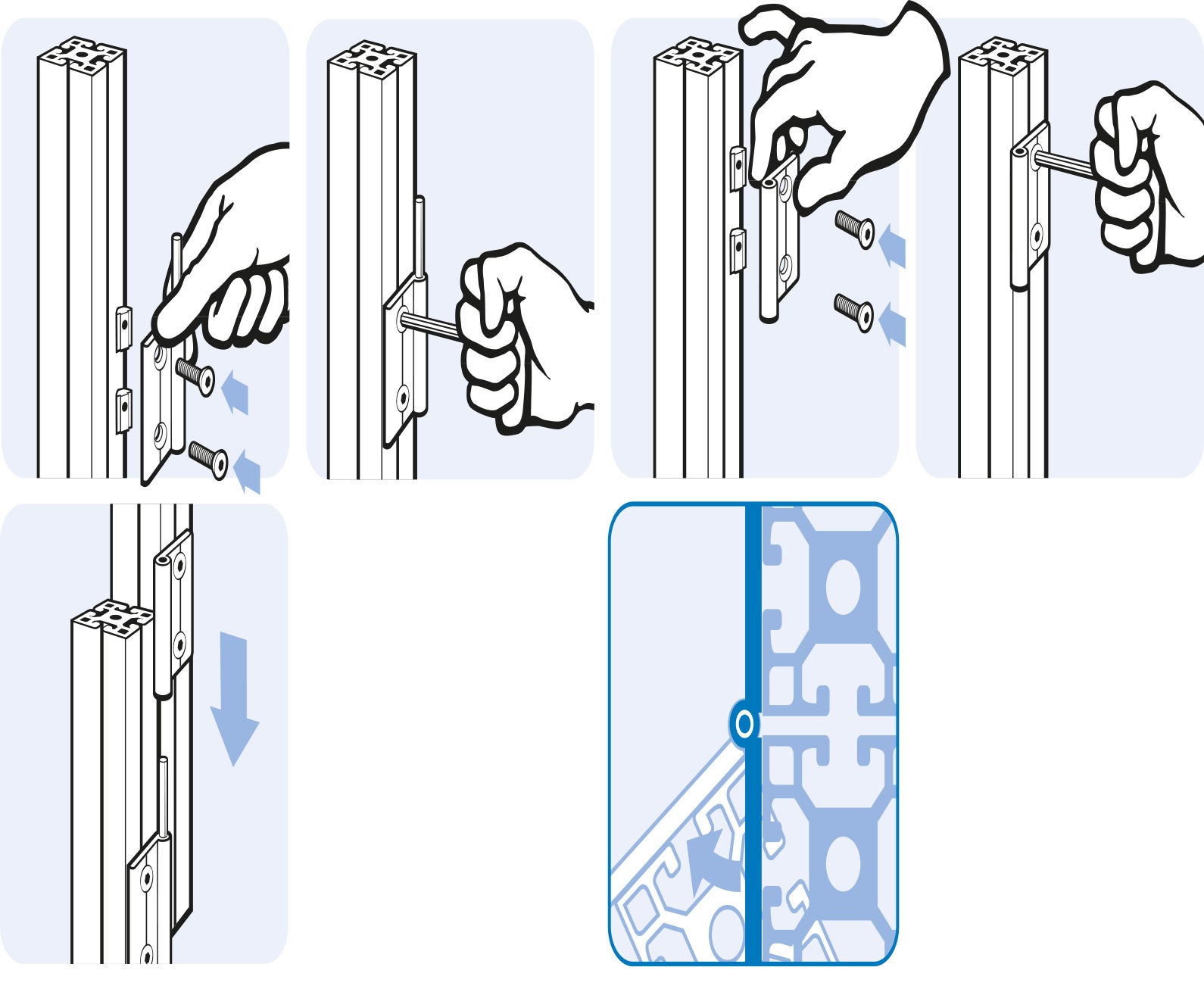

vorderseitig mit M8 Schrauben

Material:
Flügel: Zinkdruckguss
Achse: Edelstahl

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Oberfläche:
pulverbeschichtet

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	189.0
ERP-Nummer:	102244

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B
Nutgröße	Nut 10

Varianten

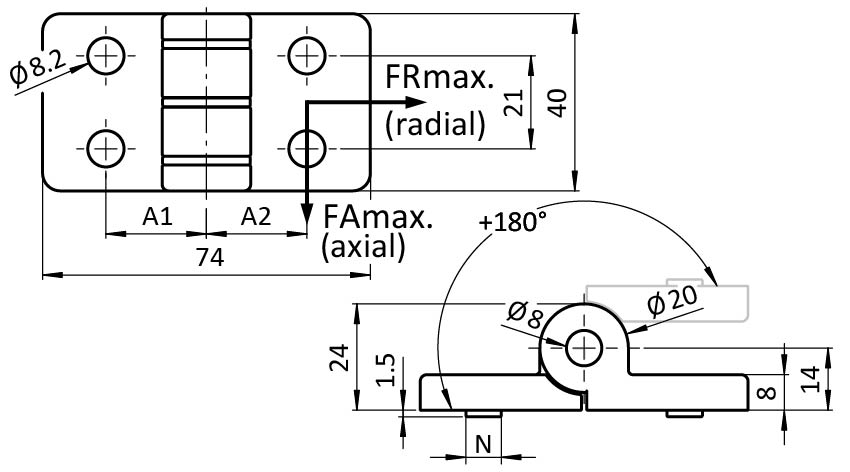

Teil-Nr.	Nut N (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095Z4040F00S	-	40 / 40	650	1500	22.5	22.5
095Z4040F08S	8	40 / 40	650	1500	22.5	22.5
095Z4040F10S	10	40 / 40	650	1500	22.5	22.5
095Z4045F10S	10	40 / 45	650	1500	22.5	25.0
095Z4545F00S	-	45 / 45	650	1500	25.0	25.0
095Z4545F08S	8	45 / 45	650	1500	25.0	25.0
095Z4545F10S	10	45 / 45	650	1500	25.0	25.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate
