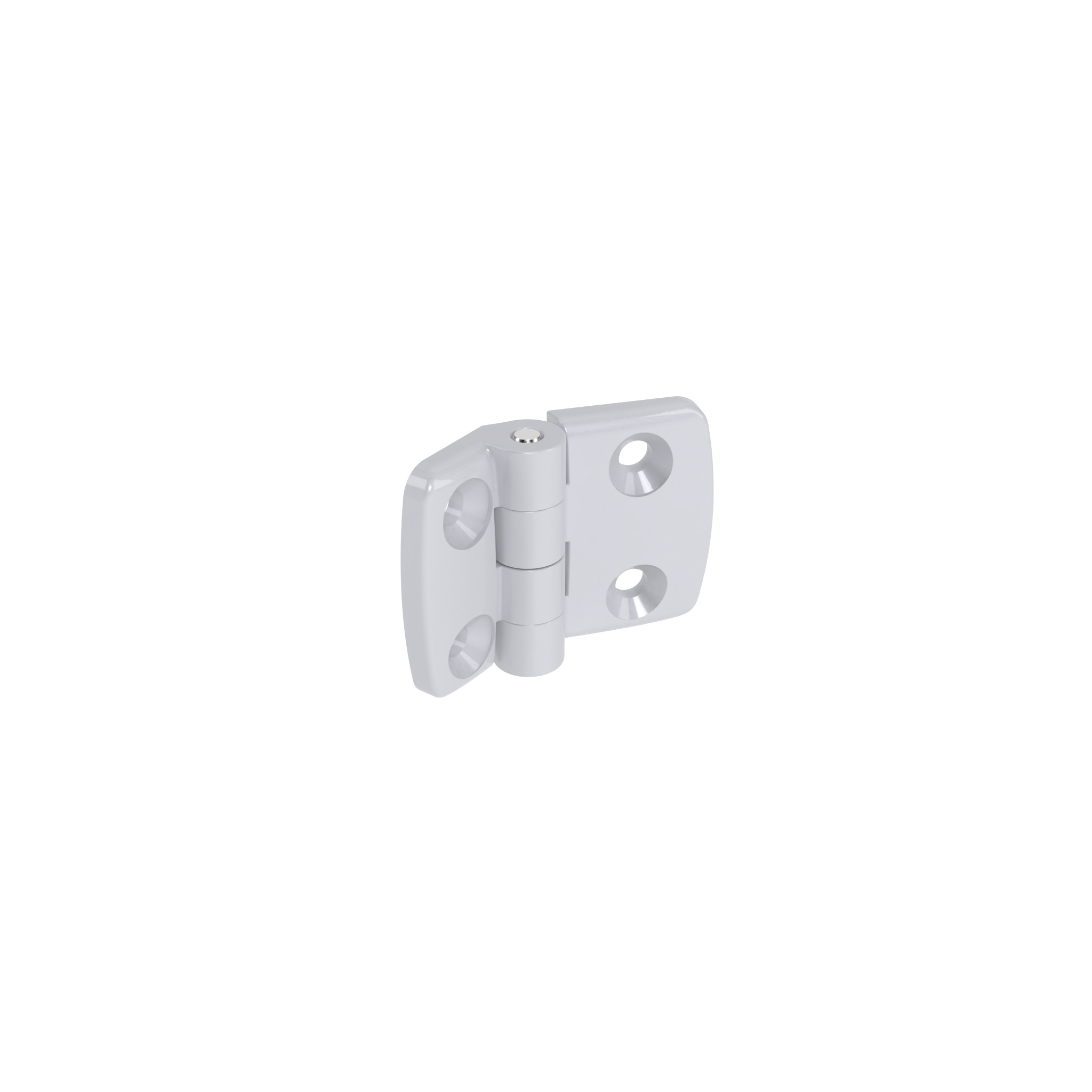

Aludruckguss-Kombischarnier 25, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 25, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 63.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: nicht aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A2525F nicht aushängbar 25 / 25 - 275 15.0 15.0 26.0 26.0
095A2530F nicht aushängbar 25 / 30 225 325 15.0 17.5 26.0 29.5
095A2535F nicht aushängbar 25 / 35 225 325 15.0 20.0 26.0 36.0
095A2540F nicht aushängbar 25 / 40 250 400 15.0 22.5 26.0 38.5
095A2545F nicht aushängbar 25 / 45 250 400 15.0 25.0 26.0 43.5
095A2560F nicht aushängbar 25 / 60 - 400 15.0 32.5 26.0 57.5
