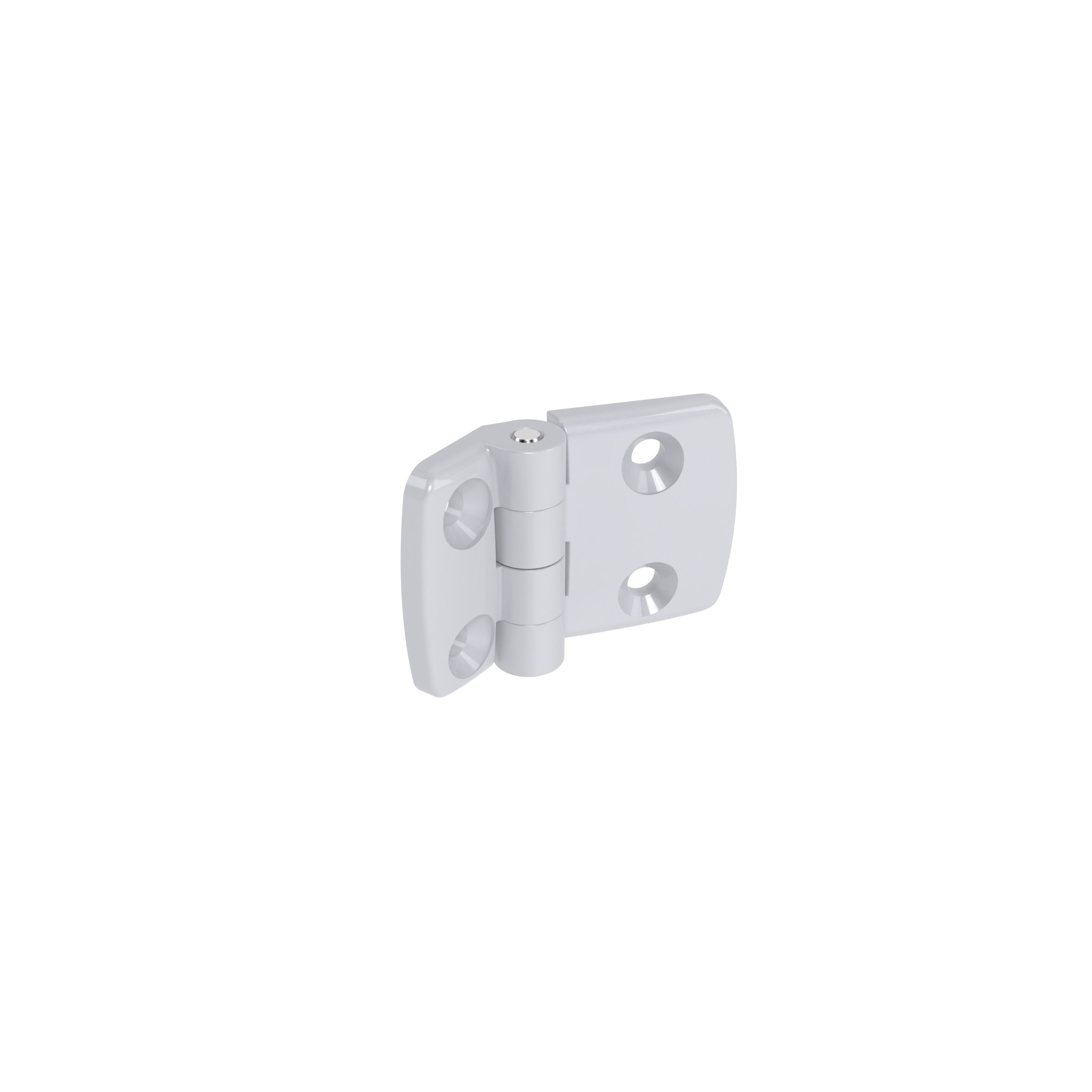

Aludruckguss-Kombischarnier 25, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 25, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	65.0
ERP-Nummer:	144572

Varianten

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095A2525F	nicht aushängbar	26.0	26.0	25 / 25	215	275	15.0	15.0
095A2530F	nicht aushängbar	26.0	29.5	25 / 30	225	325	15.0	17.5
095A2535F	nicht aushängbar	26.0	36.0	25 / 35	225	325	15.0	20.0
095A2540F	nicht aushängbar	26.0	38.5	25 / 40	250	400	15.0	22.5
095A2545F	nicht aushängbar	26.0	43.5	25 / 45	250	400	15.0	25.0
095A2560F	nicht aushängbar	26.0	57.5	25 / 60	100	400	15.0	32.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate

Tags

Profiltyp	Profiltyp B, Profiltyp I
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
