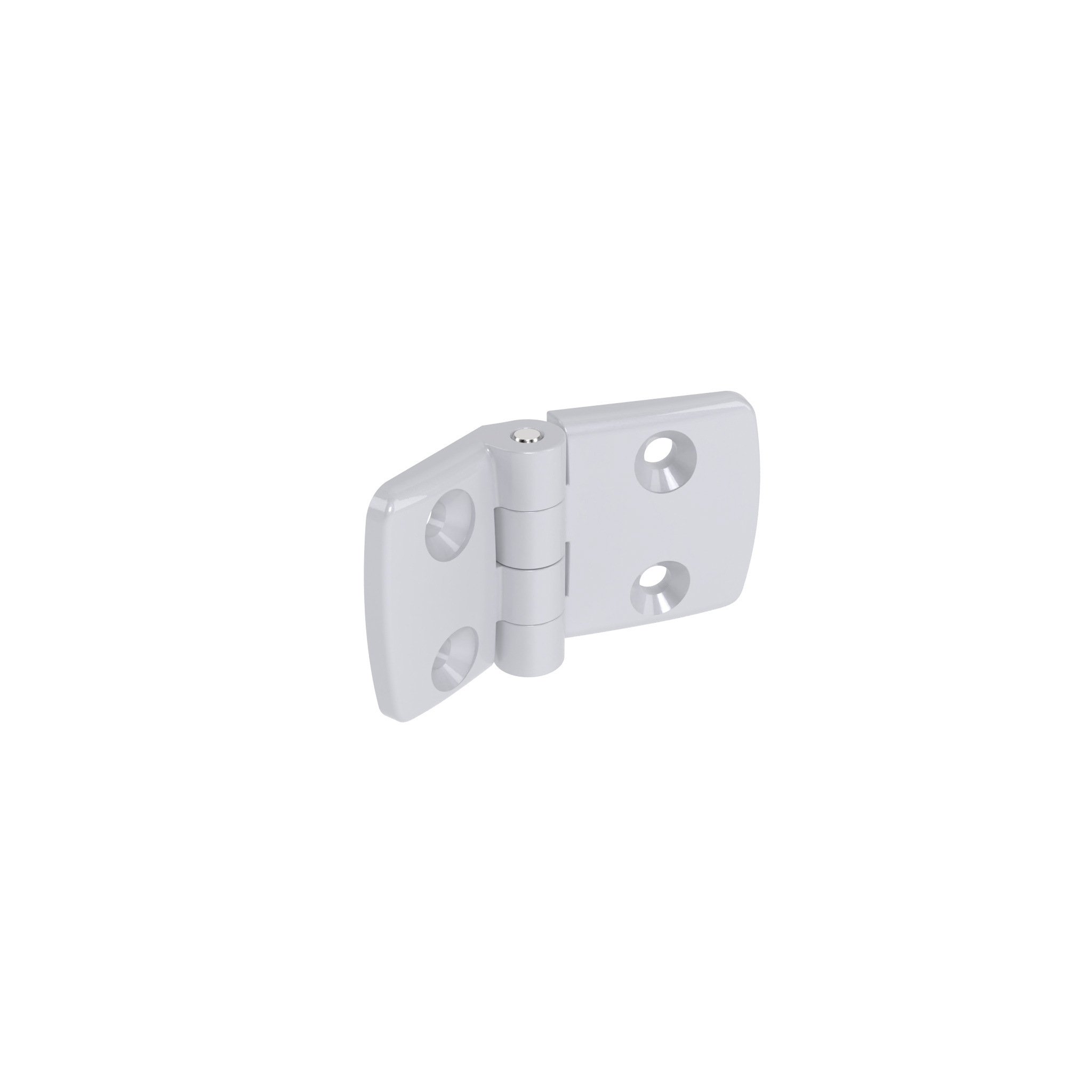

Aludruckguss-Kombischarnier 35, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 35, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	76.0
ECLASS 6.0:	23219090
ECLASS 7.0:	23219090
ECLASS 8.0:	23219090
ECLASS 9.0:	23219090
ECLASS 10.0:	23219090
ECLASS 11.0:	23219090
ECLASS 12.0:	23219090
ECLASS 13.0:	23219090
Zolltarifnummer:	83021000900
Zolltarifnummer Ausfuhr:	83021000
ERP-Nummer:	144616

Varianten

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A3535F	nicht aushängbar	36.0	36.0	35 / 35	325	225	20.0	20.0
095A3540F	nicht aushängbar	36.0	38.5	35 / 40	400	250	20.0	22.5
095A3545F	nicht aushängbar	36.0	43.5	35 / 45	400	250	20.0	25.0
095A3550F	nicht aushängbar	36.0	48.5	35 / 50	400	250	20.0	27.5
095A3560F	nicht aushängbar	36.0	57.5	35 / 60	400	-	20.0	32.5
