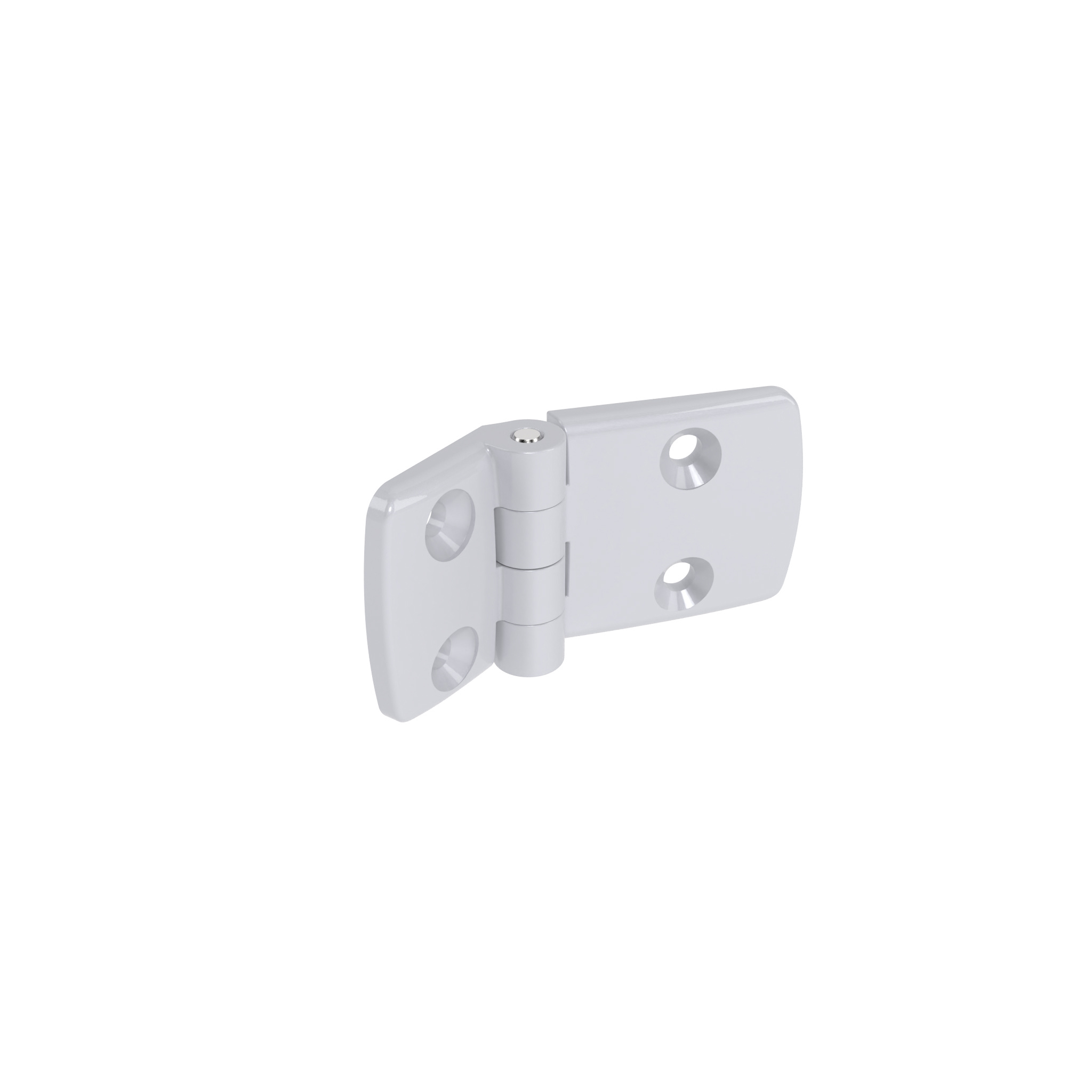

Aludruckguss-Kombischarnier 35, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 35, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 81.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: nicht aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A3535F nicht aushängbar 35 / 35 225 325 20.0 20.0 36.0 36.0
095A3540F nicht aushängbar 35 / 40 250 400 20.0 22.5 36.0 38.5
095A3545F nicht aushängbar 35 / 45 250 400 20.0 25.0 36.0 43.5
095A3550F nicht aushängbar 35 / 50 250 400 20.0 27.5 36.0 48.5
095A3560F nicht aushängbar 35 / 60 - 400 20.0 32.5 36.0 57.5
