Außenliegender T-Verbinder D30 - Nut 8 (Set)

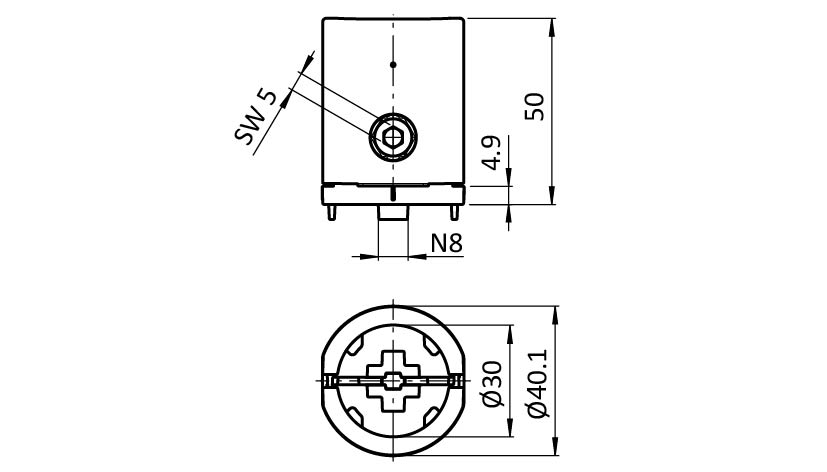

Außenliegender T-Verbinder D30 - Nut 8 (Set) – technische Zeichnung

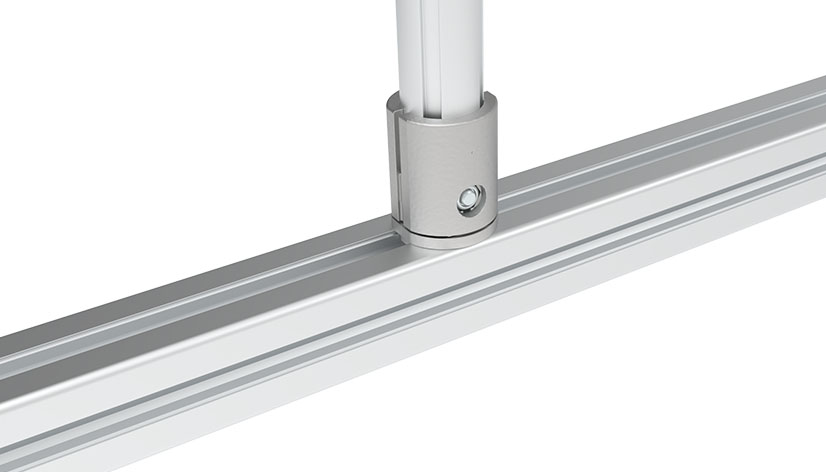

Außenliegender T-Verbinder D30 - Nut 8 (Set) – Anwendungsbeispiel

0,00 €

Profil

I

ESD

ESD elektrostatisch entladend

Teil-Nr.: 099RV3090LS02

Liefereinheit: 10 Stück

Produktinformationen "Außenliegender T-Verbinder D30 - Nut 8 (Set)"

Lieferländer:
weltweit

Beschreibung:
zur rechtwinkligen Verbindung von einem Rundrohrprofil mit Außendurchmesser Ø 30 mm mit einem Aluminiumprofil Nut 8

Befestigung:
an Profil I - Nut 8 - mit Schraube DIN EN ISO 7380 (DIN 34805) - M6 × 14

Material:
Verbinder: Aluminiumdruckguss
Adapterplatte: Aluminiumdruckguss
Montageset: Stahl

Set:
2 Elemente für außenliegenden T-Verbinder D30 - Nut 8
1 Adapterplatte
1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 28
1 selbstsichernde Mutter DIN EN ISO 4032 (DIN 934) - M6

Oberfläche:
Montageset: verzinkt

Hinweis:
passende Abdeckkappe für Rundrohrverbinder D30 siehe 099RV30CC06

Liefereinheit:	10 Stück
Modell:	für Rundrohrprofile
Gewicht (g):	140.5
ERP-Nummer:	146465

Varianten

Teil-Nr.	Profil	ESD	CAD
099RV3090LS02	I	ESD elektrostatisch entladend

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Zolltarifnummer Ausfuhr: 76169910

Zertifikate

Tags

Profiltyp	Profiltyp I
Nutgröße	Nut 8
Rastermaß	Rastermaß D30
Produkteigenschaft	ESD
Profilform	Rundrohrprofile
