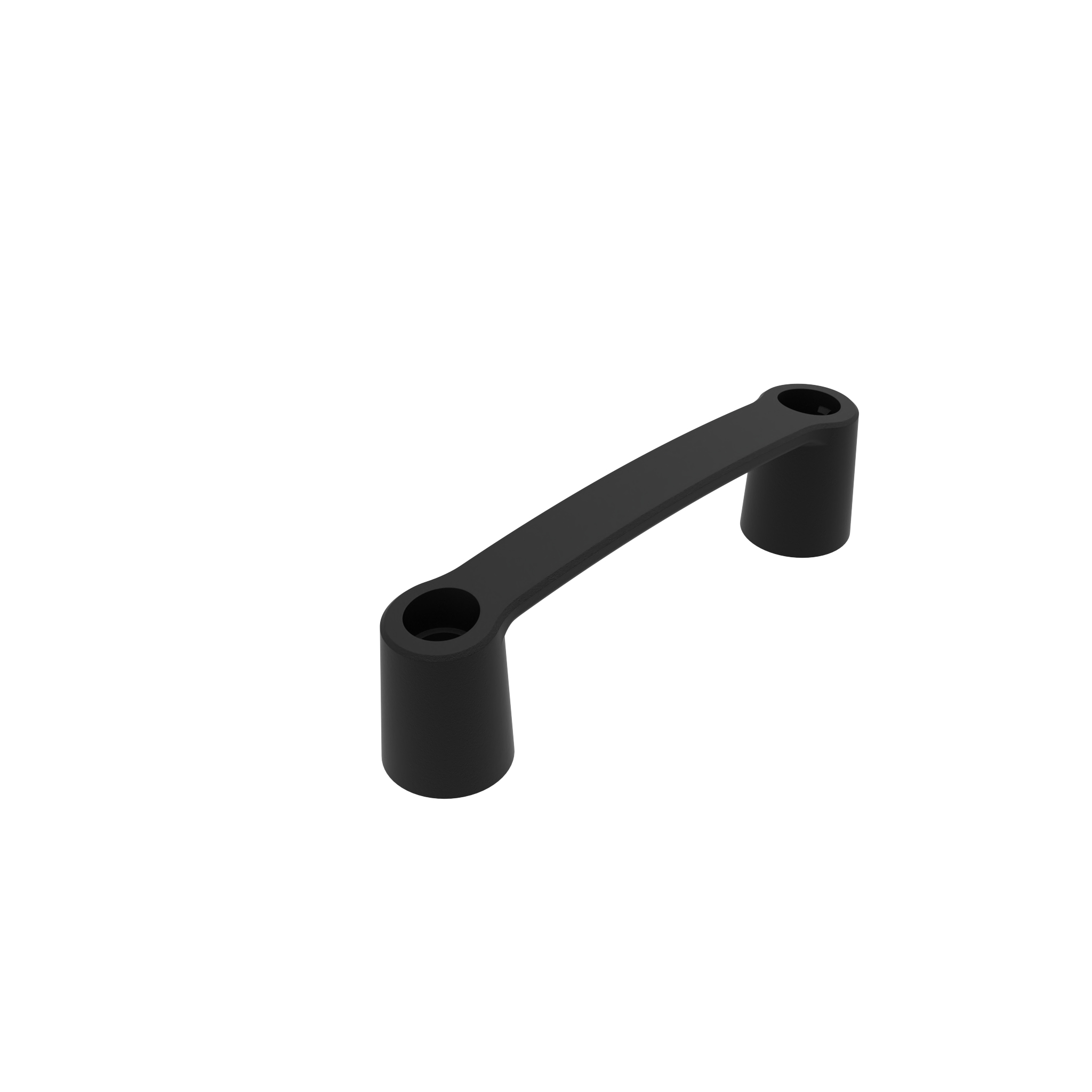

Bügelgriff mit Abdeckkappe

Produktinformationen "Bügelgriff mit Abdeckkappe"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:
zur Montage auf Türen, Klappen und Aluminiumprofile

Befestigung:
vorderseitig mit Zylinderschrauben

Material:
Kunststoff PA, glasfaserverstärkt

Extras:
weitere Farben auf Anfrage

Hinweis:
Maße in Klammern gelten im montierten Zustand

Liefereinheit:	10 Stück
Modell:	Kunststoff PA, mit Bohrung und Abdeckkappen
Gewicht (g):	58.0
ERP-Nummer:	105372

Varianten

Teil-Nr.	H (mm)	A (mm)	B (mm)	für Schraube	a (mm)
12093B65	35.0	94.0	17.0	M6	120.0
12117B85	40.0	117.0	19.0	M8	145.0
12132B85	45.0	132.0	20.0	M8	163.0
12179B85	50.0	179.0	22.0	M8	213.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23010103
ECLASS 7.0: 23010103
ECLASS 8.0: 23010103
ECLASS 9.0: 23010103
ECLASS 10.0: 23010103
ECLASS 11.0: 23010103
ECLASS 12.0: 23010103
ECLASS 13.0: 23010103
Zolltarifnummer: 39269097900
Zolltarifnummer Ausfuhr: 39269097

Zertifikate

Profiltyp	Profiltyp B, Profiltyp I
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
