Comfortgriff

Produktinformationen "Comfortgriff"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:

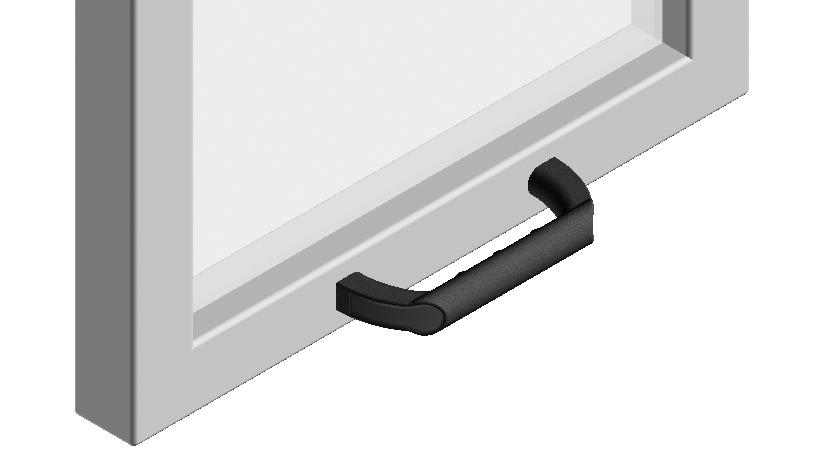

zur Montage auf Türen, Klappen und Aluminiumprofile

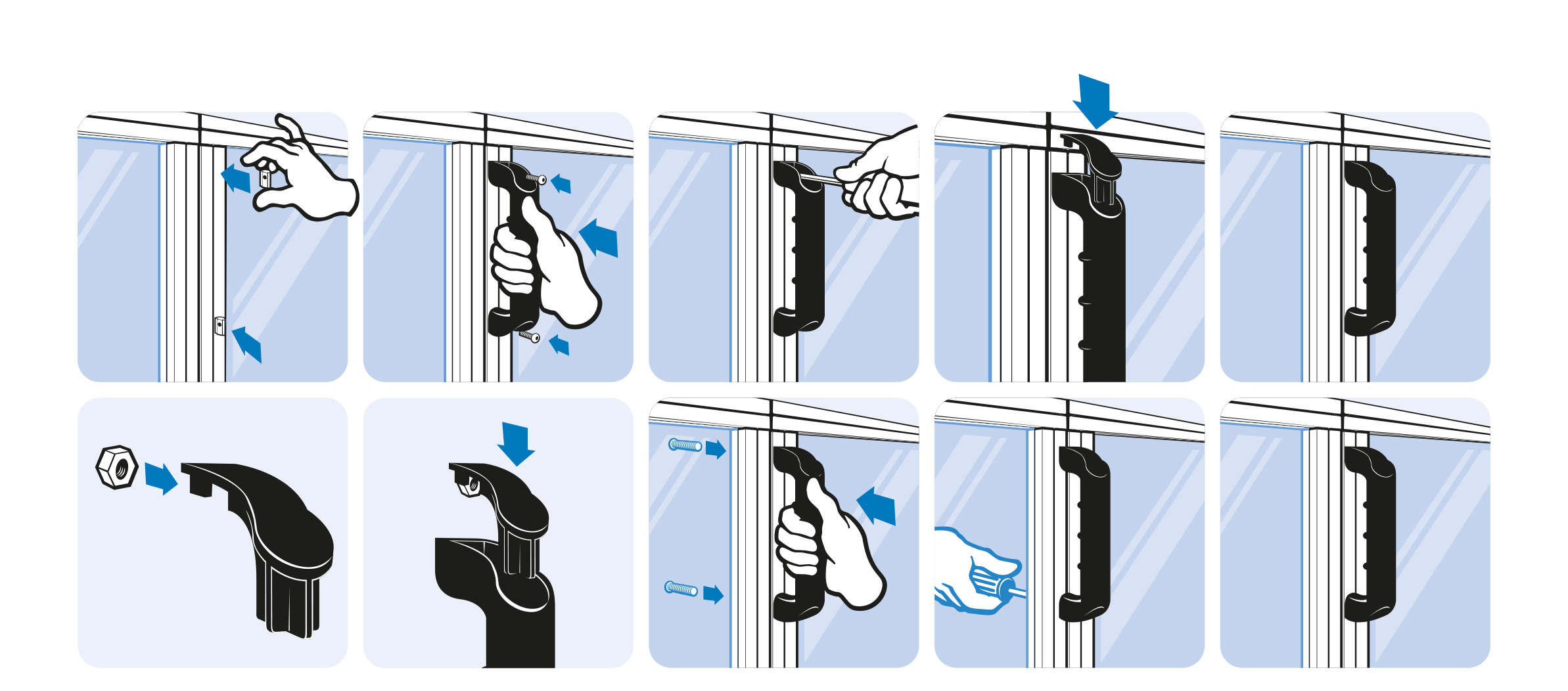

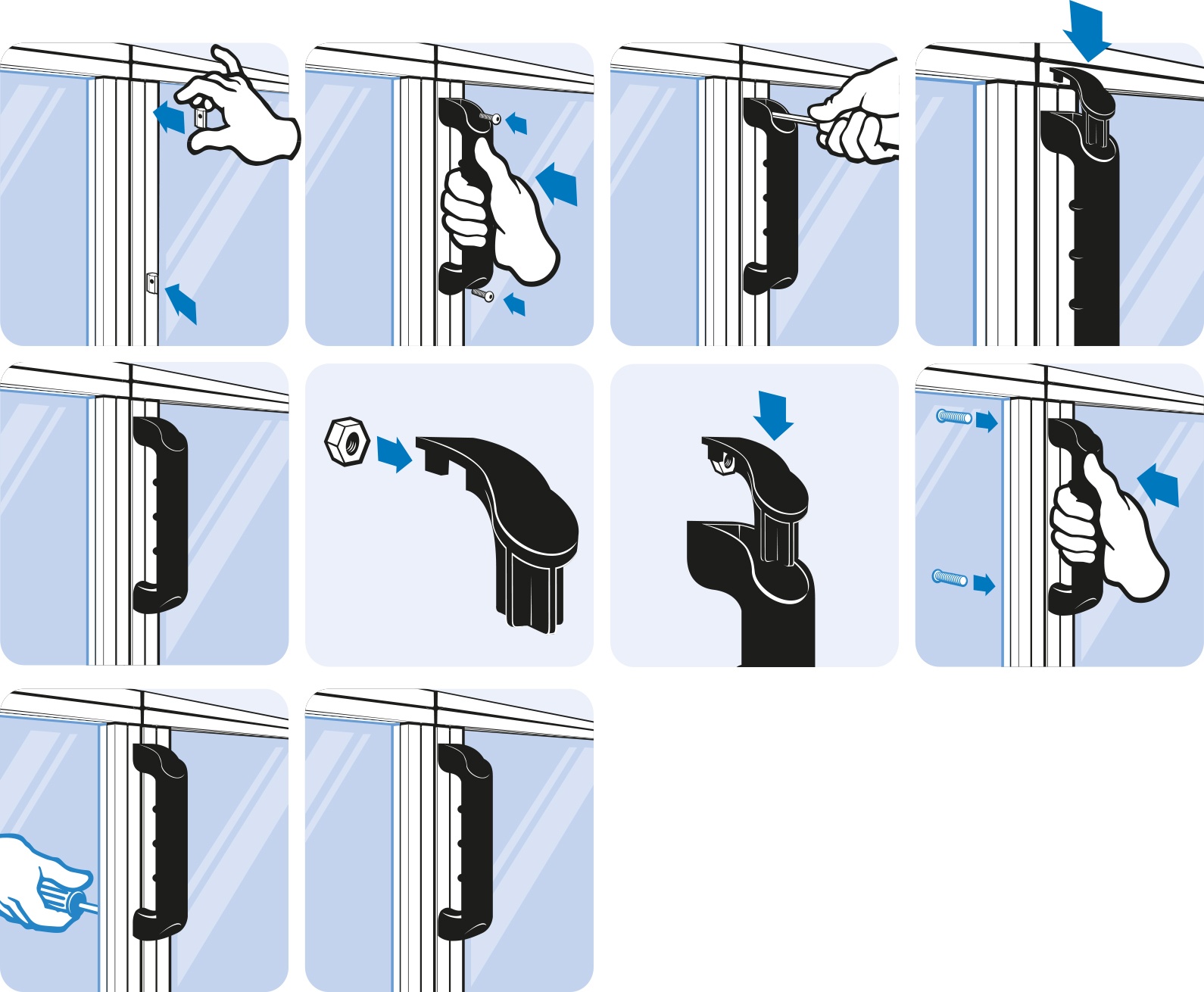

Befestigung:
vorderseitig mit Innensechskant-Schrauben, rückseitig mit Schrauben und in die Abdeckkappen eingelegten Muttern

Material:
Kunststoff PA, glaskugelverstärkt

Extras:
weitere Farben auf Anfrage

Hinweis:
passende Abdeckkappe für Comfort- und Systemgriff (Set) siehe 092301
Liefereinheit: 10 Stück
Modell: Kunststoff PA, 120, 160 und 200 mm
Gewicht (g): 26.2
ERP-Nummer: 112188

Globale Schlagwörter / Tags:

Profiltyp Profiltyp B, Profiltyp I
Anwendungsbereich Maschinen- und Anlagenbau

Varianten

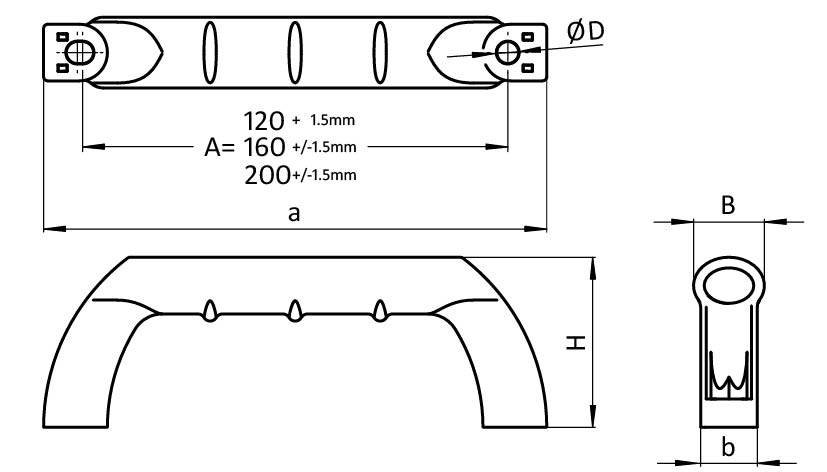

Teil-Nr. D (mm) Ausführung H (mm) A (mm) B (mm) Abb. b (mm) für Schraube a (mm)
6.2 120 48.0 120.0 20.0 ① 16.0 M6 142.0
8.2 160 60.0 160.0 30.0 ② 26.0 M8 188.0
8.2 200 75.0 200.0 38.0 ③ 36.0 M8 236.0

CAD-Downloads

Klassifizierung

ECLASS 6.0
23010103
ECLASS 7.0
23010103
ECLASS 8.0
23010103
ECLASS 9.0
23010103
ECLASS 10.0
23010103
ECLASS 11.0
23010103
ECLASS 12.0
23010103
ECLASS 13.0
23010103
Zolltarifnummer
39269097900
Zolltarifnummer Ausfuhr
39269097

Zertifikate
