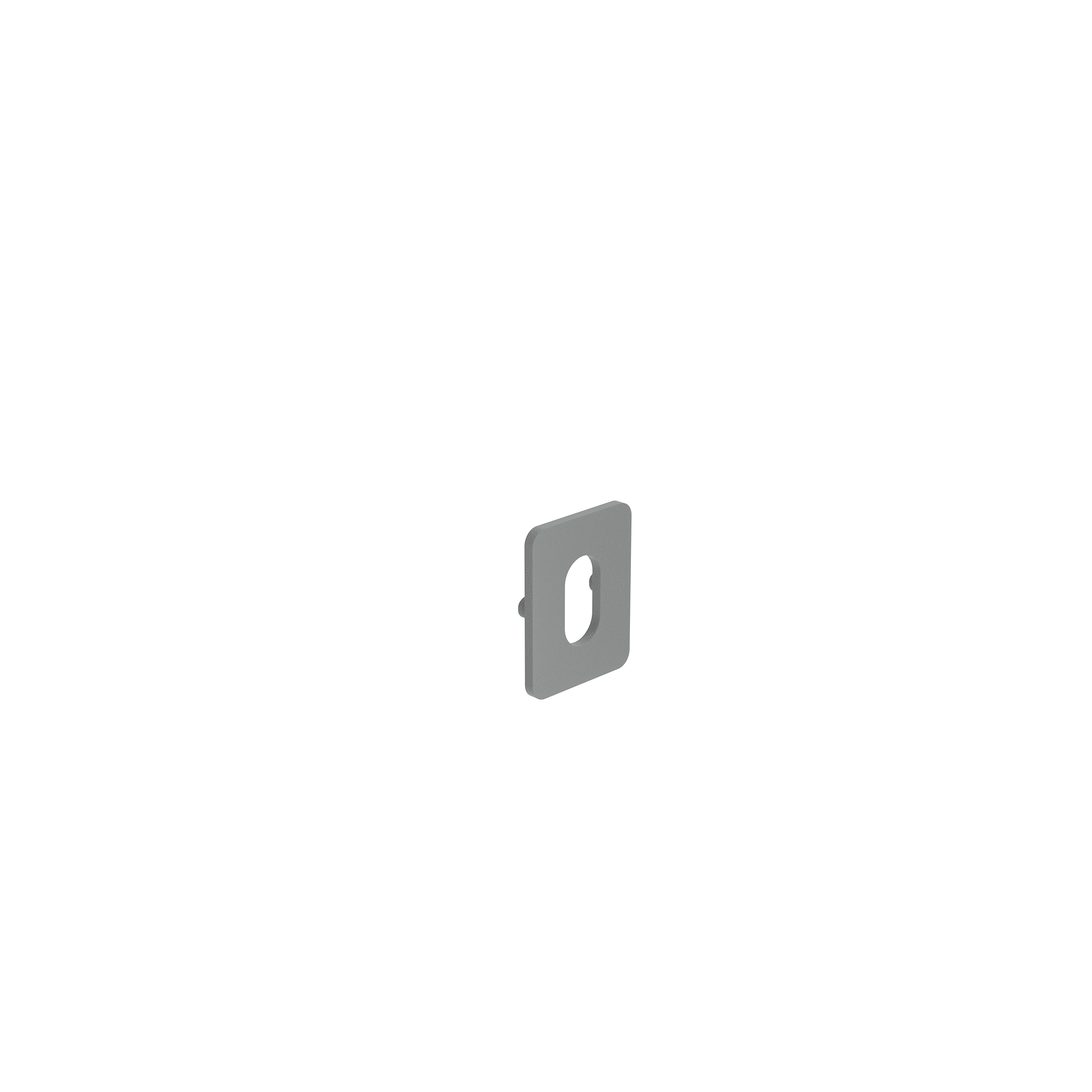

Distanzstück, für Uniblöcke / Klemmblöcke 13, grau

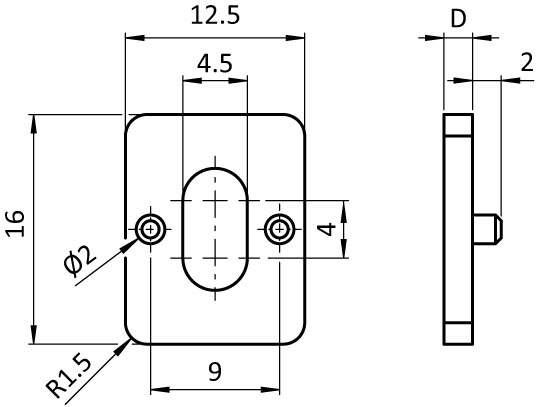

Distanzstück, für Uniblöcke / Klemmblöcke 13, grau – technische Zeichnung

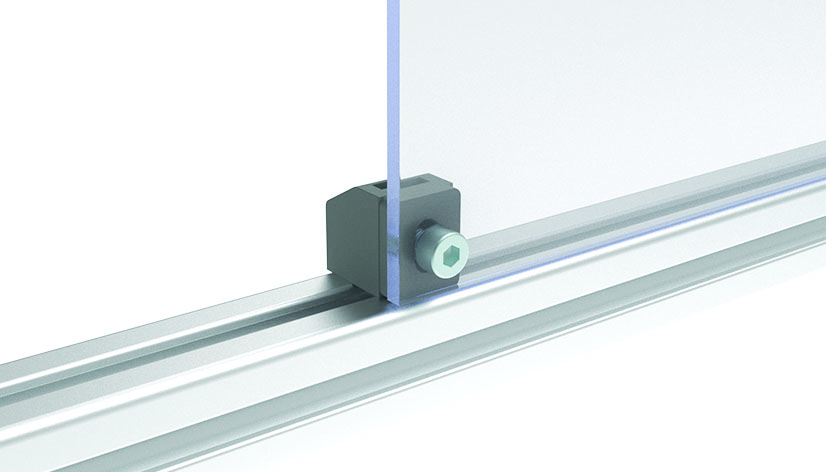

Distanzstück, für Uniblöcke / Klemmblöcke 13, grau – Anwendungsbeispiel

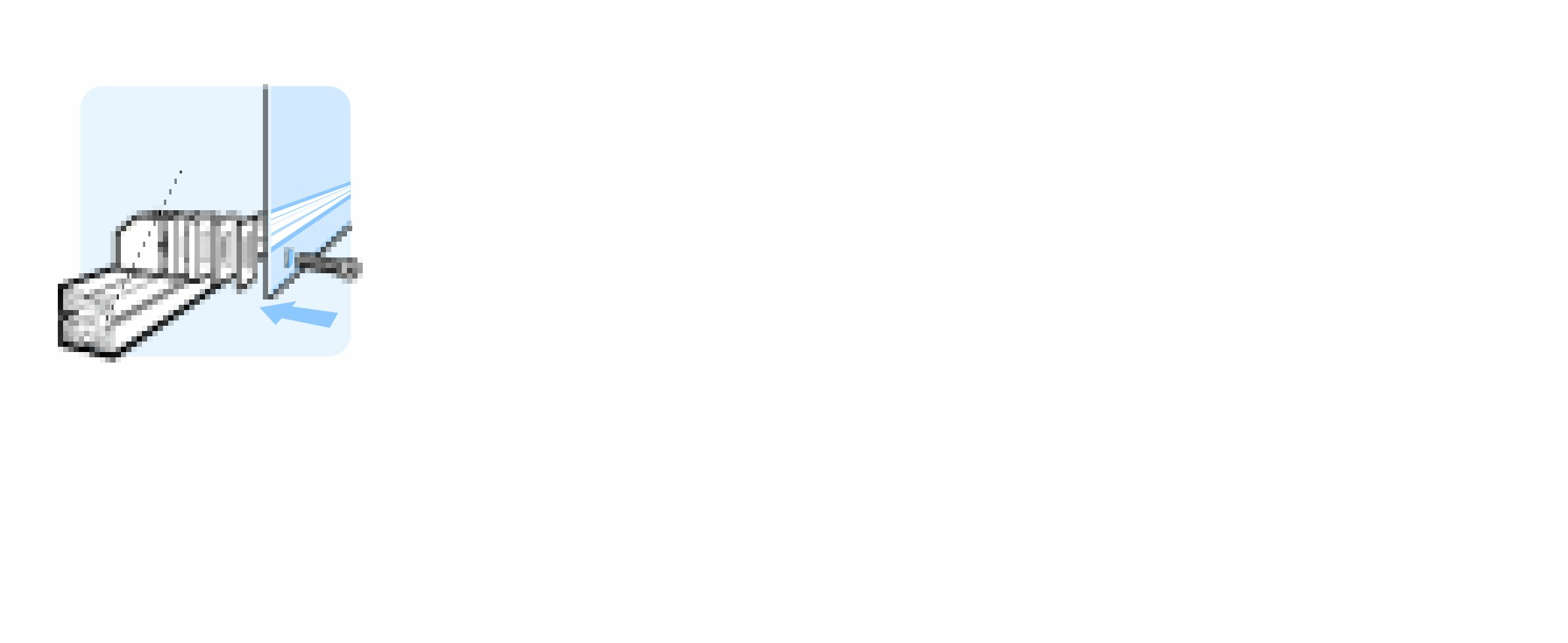

Distanzstück, für Uniblöcke / Klemmblöcke 13, grau – Montagegrafik

0,00 €

D (mm)

*1.0

*2.0

3.0

4.0

Farbe

grau ≈ RAL 7042

Teil-Nr.: 094901S03

Liefereinheit: 100 Stück

Beschreibung:
zum Höhenausgleich der Anschlagflächen, für eine bündige Montage von Flächenelementen

Material:
Kunststoff PA

Farbe:
grau

Hinweis:
passender Uniblock siehe 094411M4S03,
passender Klemmblock siehe 094311S02

Hinweis 2:
*Bitte beachten: Sie benötigen jeweils zwei Stück 093048!

Lieferländer:
weltweit

Liefereinheit:	100 Stück
Modell:	Kunststoff PA
Gewicht (g):	0.5
ERP-Nummer:	141308

Varianten

Teil-Nr.	D (mm)	Farbe
094901S03	*1.0	grau ≈ RAL 7042
094902S03	*2.0	grau ≈ RAL 7042
094903S03	3.0	grau ≈ RAL 7042
094904S03	4.0	grau ≈ RAL 7042

Klassifizierung

ECLASS 6.0: 23369290
ECLASS 7.0: 23369290
ECLASS 8.0: 23369290
ECLASS 9.0: 23369290
ECLASS 10.0: 23369290
ECLASS 11.0: 23360492
ECLASS 12.0: 23360492
ECLASS 13.0: 23360492
Zolltarifnummer: 39269097900
Zolltarifnummer Ausfuhr: 39269097

Zertifikate

Tags

Profiltyp	Profiltyp I
Profilform	T-Nutprofile
