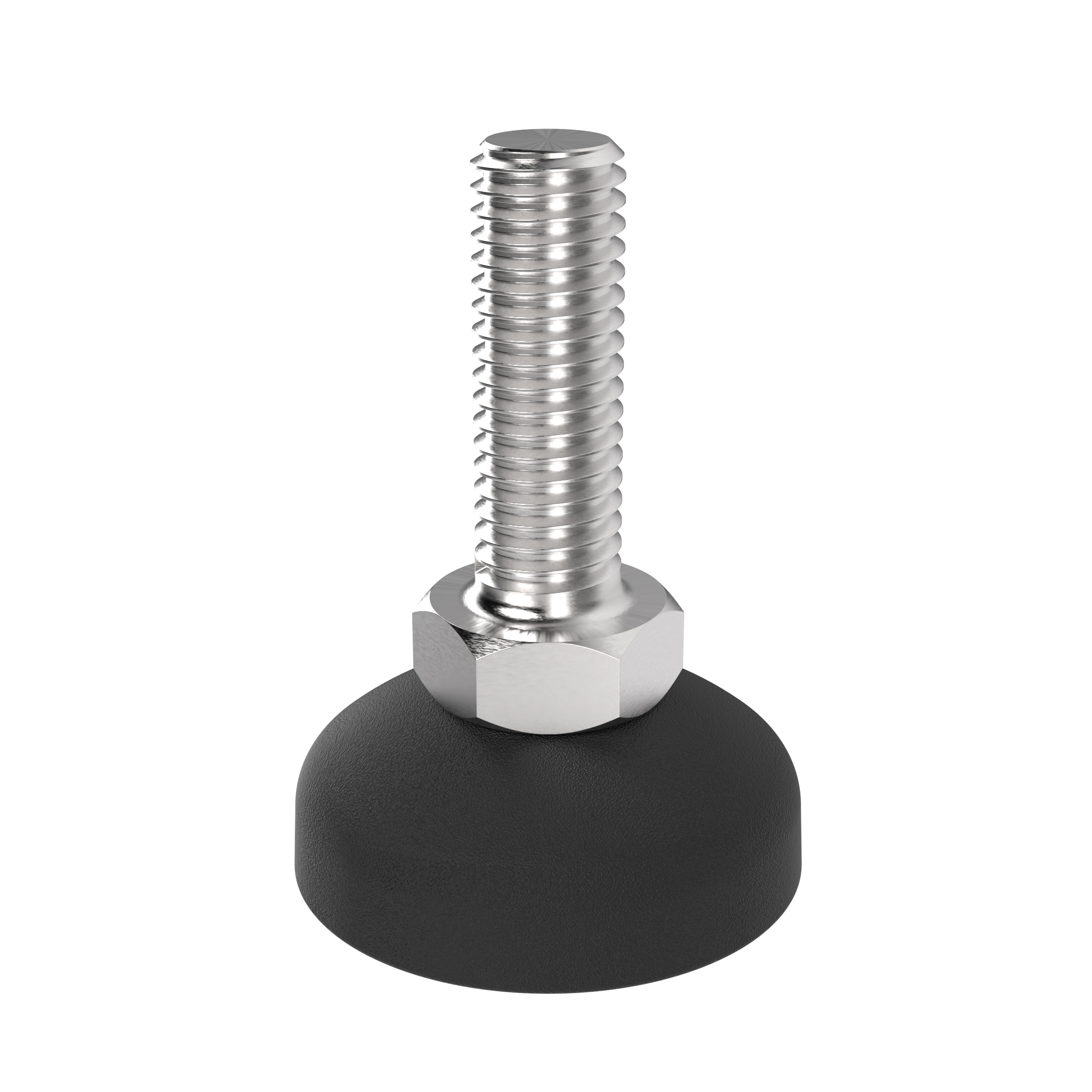

ECO-Stellfuß, PA / VA

Produktinformationen "ECO-Stellfuß, PA / VA"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:

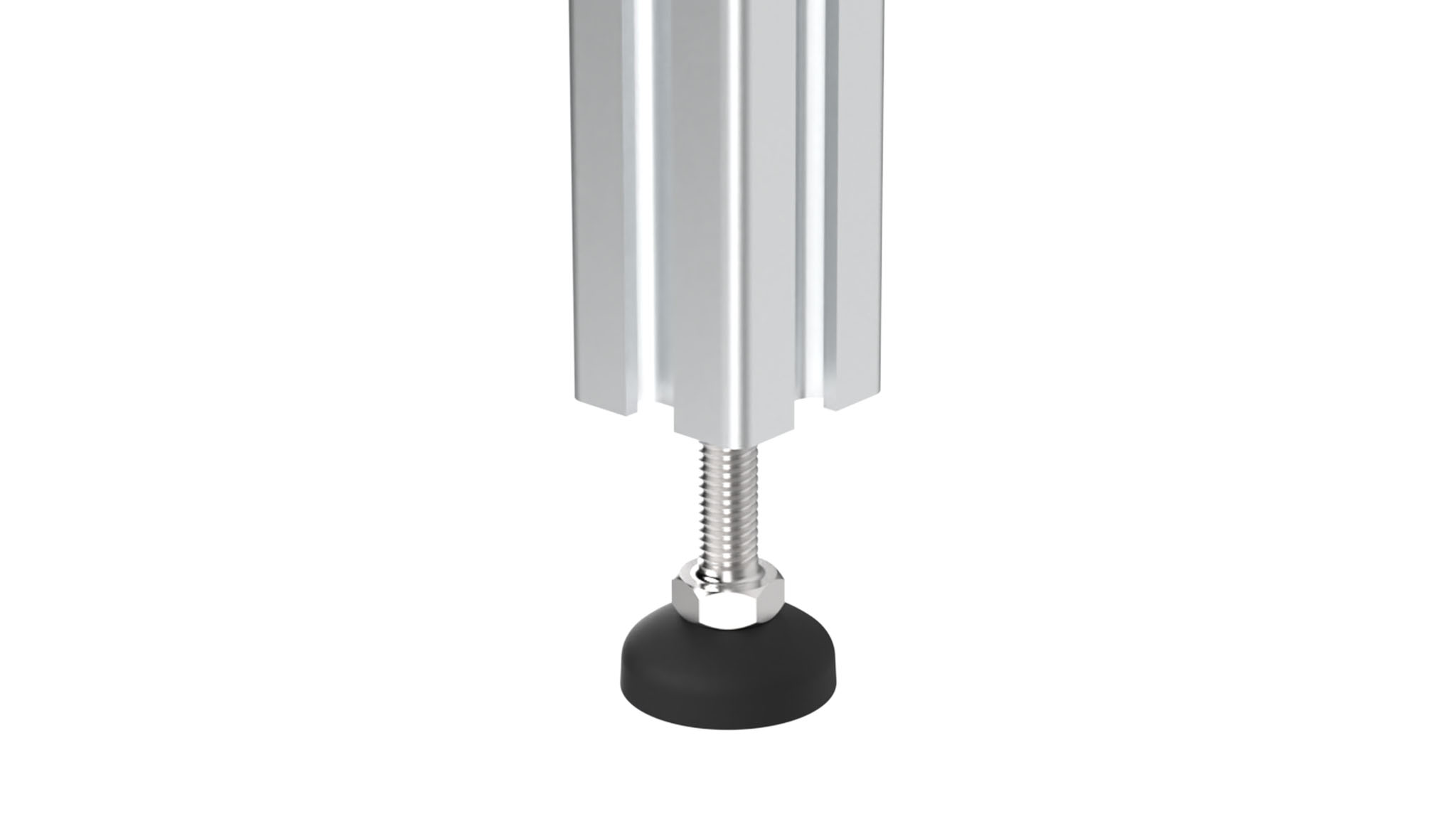

preiswerter, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage

Oberfläche:
Gewindestange: blank

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,

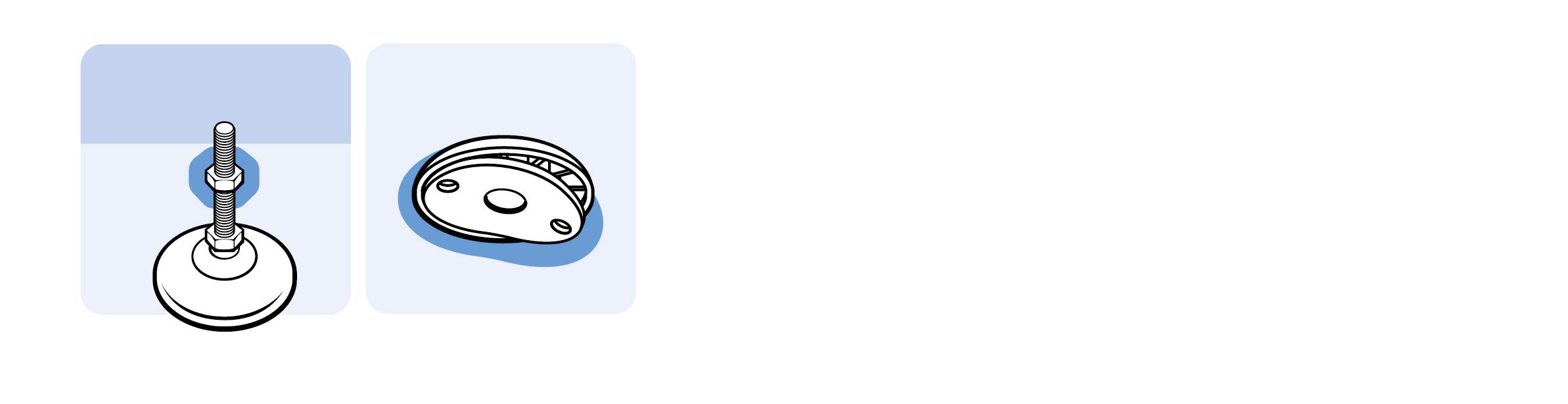

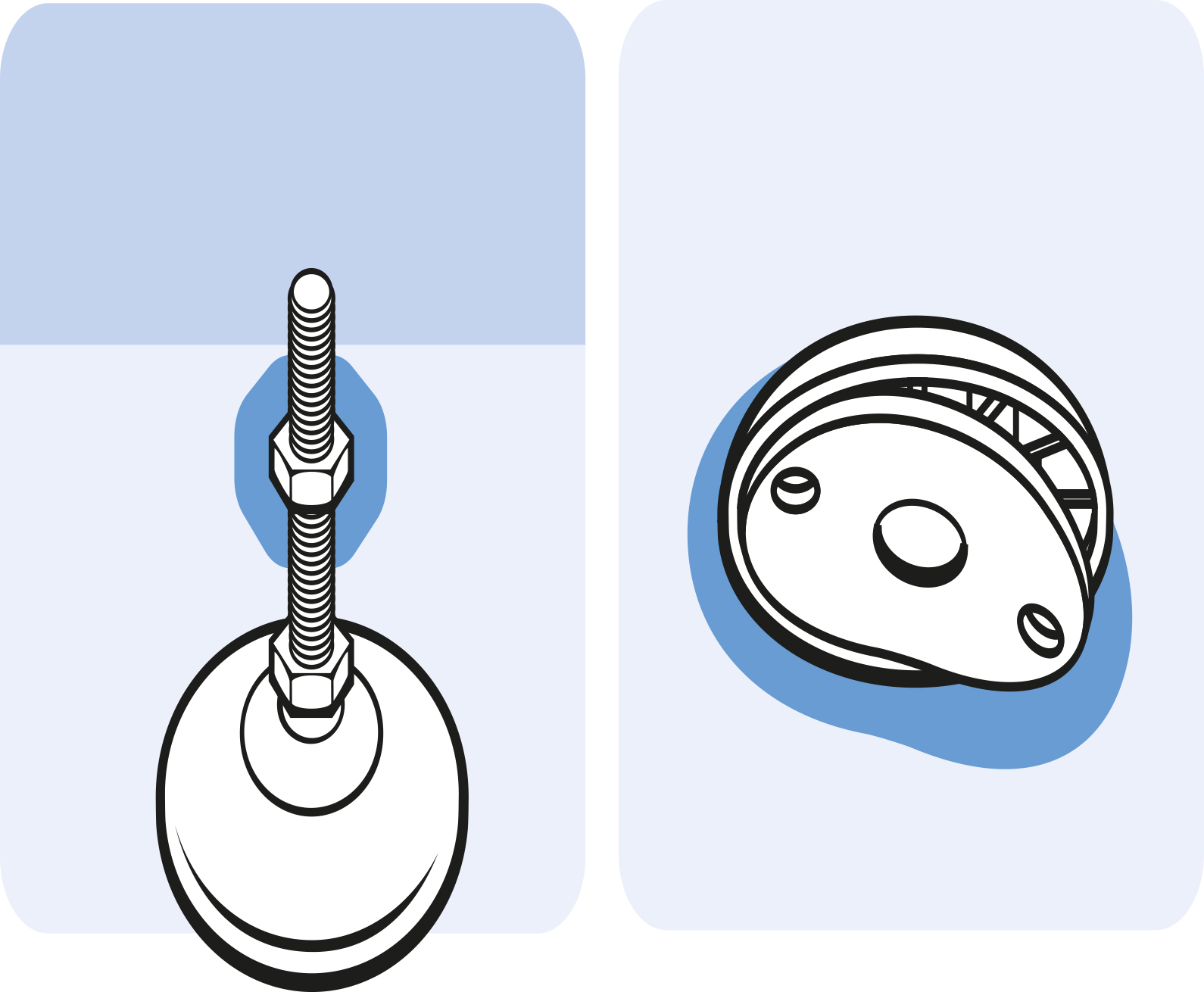

passende Anti-Slip-Platte siehe 098EG030 f.

Modell:	Kunststoff PA / Edelstahl
Liefereinheit:	1 Stück
Zolltarifnummer Ausfuhr:	73269098
Verbindung:	Schwenkbereich ±5°
Gewicht (g):	53.6
(ECLASS 6.0):	90900110
(ECLASS 7.0):	90900109
(ECLASS 8.0):	90900108
(ECLASS 9.0):	90900107
(ECLASS 10.0):	90900106
(ECLASS 11.0):	90900105
(ECLASS 12.0):	90900104
(ECLASS 13.0):	90900103
(ECLASS 15.0):	90900101
(ECLASS 16.0):	23010701
ECLASS_V14.0:	90900102
ERP-Nummer:	108109
Zolltarifnummer:	73269098900

Varianten

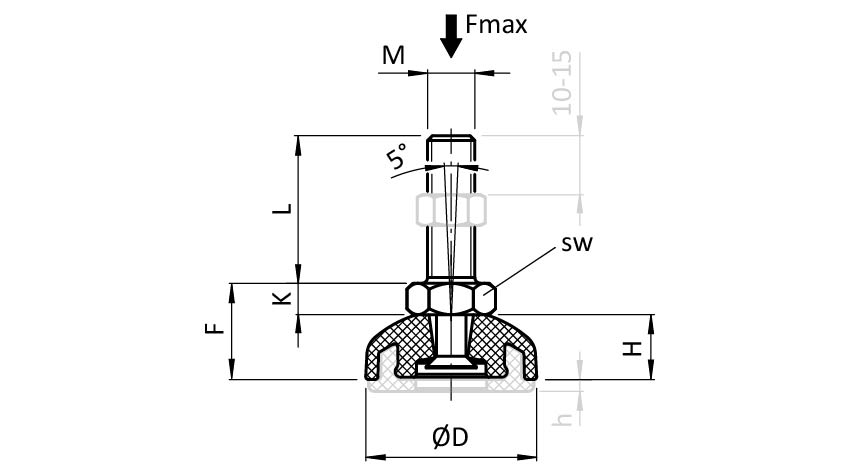

Teil-Nr.	Ausführung	Teller	Fmax (N)	D (mm)	F (mm)	H (mm)	h (mm)	K (mm)	M x L (mm)	SW (mm)
9E030K08025E	ohne Anti-Slip-Platte	30	3430	29	16.0	11.5	2.0	5.3	M8 x 25	13
9E030K10040E	ohne Anti-Slip-Platte	30	4600	29	16.5	11.5	2.0	6.4	M10 x 40	17
9E040K08025E	ohne Anti-Slip-Platte	40	3430	39	16.5	12.0	2.5	5.3	M8 x 25	13
9E040K12100E	ohne Anti-Slip-Platte	40	7550	39	18.0	12.0	2.5	7.5	M12 x 100	19

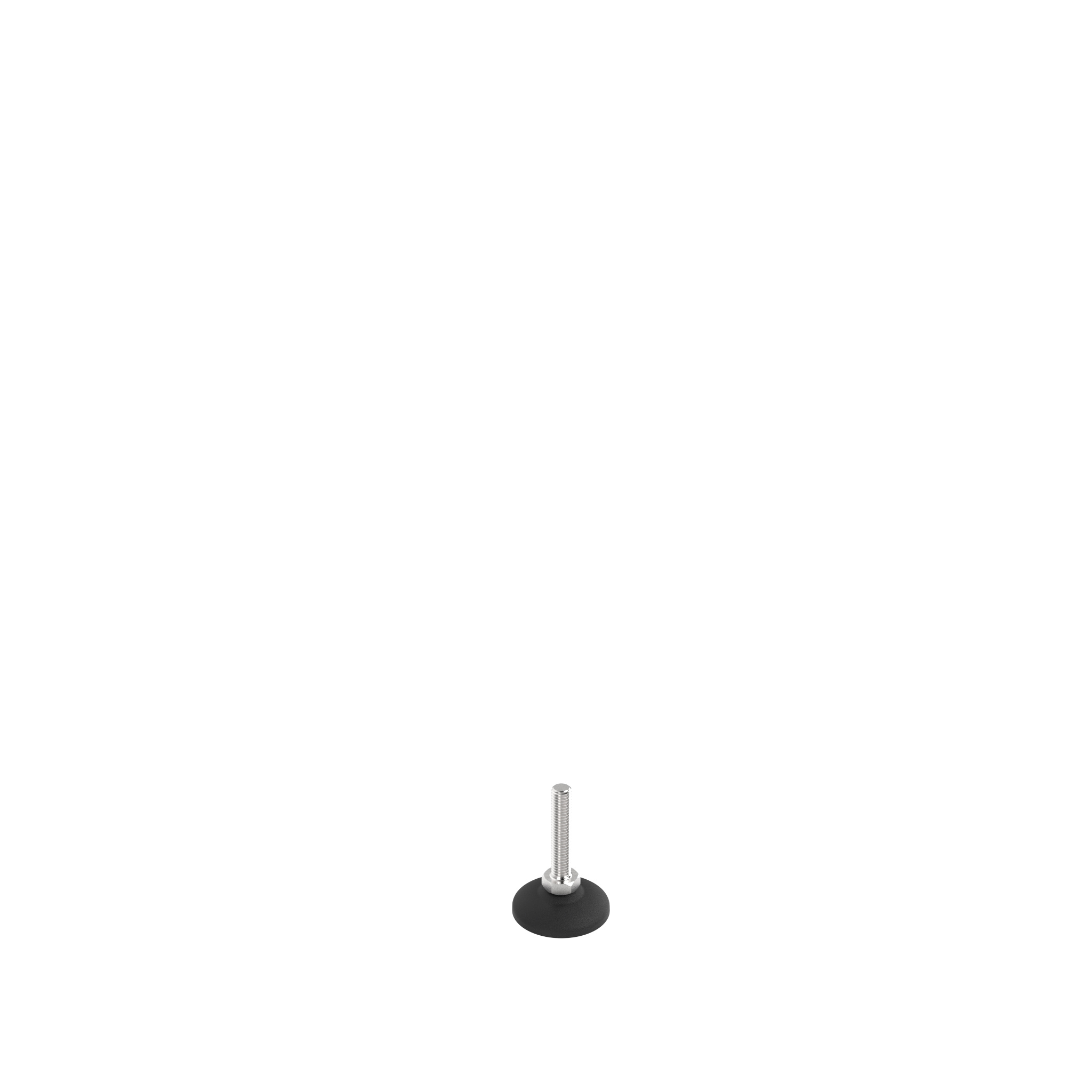

9E050K10050E	ohne Anti-Slip-Platte	50	4600	50	20.3	15.3	3.0	6.4	M10 x 50	17
9E050K10080E	ohne Anti-Slip-Platte	50	4600	50	20.3	15.3	3.0	6.4	M10 x 80	17
