Eckverbinder 40, 2D mit Kabeldurchführung (Set)

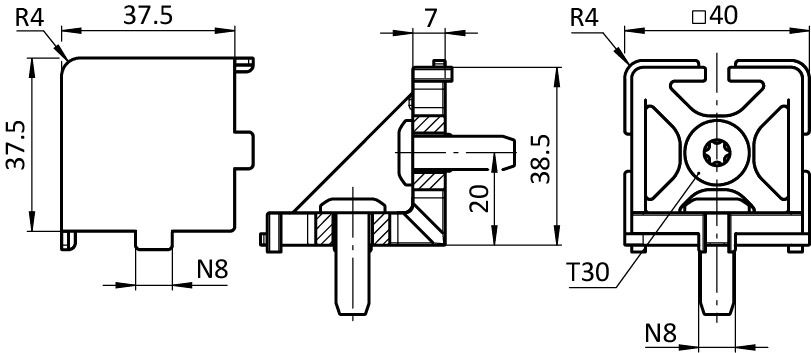

Eckverbinder 40, 2D mit Kabeldurchführung (Set) – technische Zeichnung

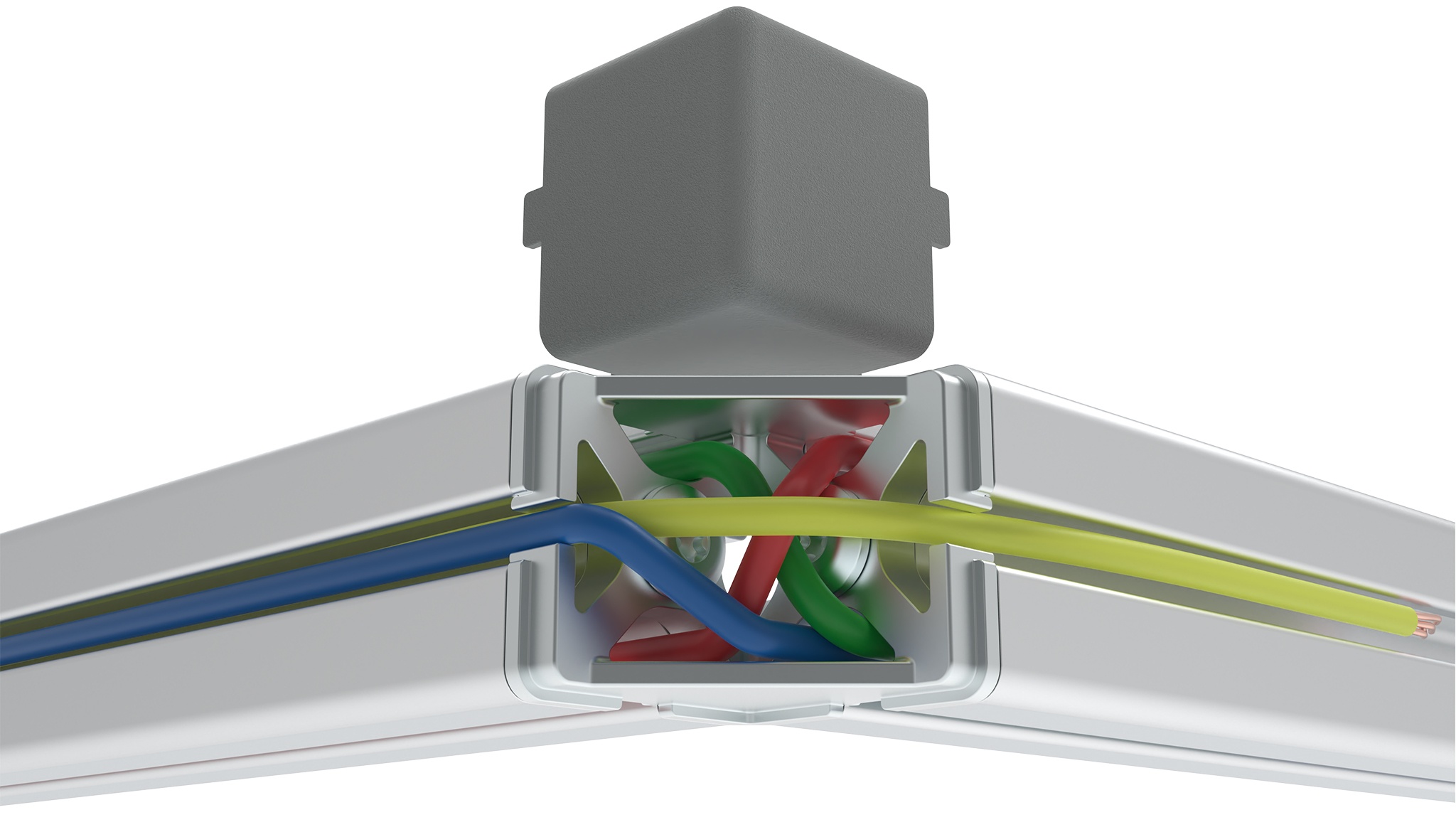

Eckverbinder 40, 2D mit Kabeldurchführung (Set) – Anwendungsbeispiel

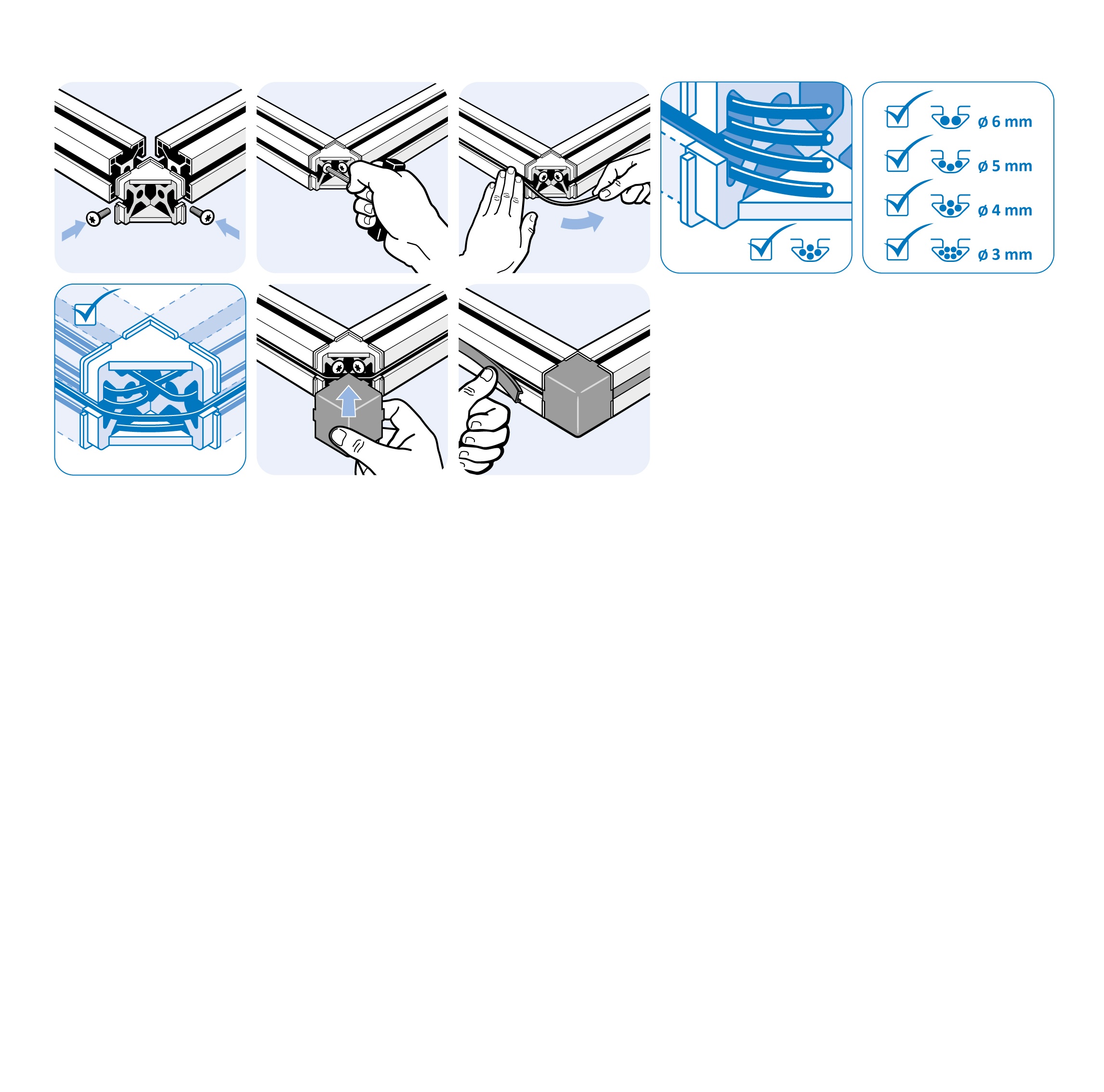

Eckverbinder 40, 2D mit Kabeldurchführung (Set) – Montagegrafik

0,00 €

Profil

I

Nut N (mm)

8

Teil-Nr.: 093WC406N08VS01

Liefereinheit: 1 Stück

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln;
mit Abdeckkappe zum Verschließen der offenen Seite des Eckverbinders

Material:
Eckverbinder: Zinkdruckguss
Abdeckkappe: Kunststoff PA, glaskugelverstärkt
Selbstformende Schraube: Stahl

Oberfläche:
Eckverbinder: verzinkt
Schraube: verzinkt

Farbe:
Abdeckkappe: grau ≈ RAL 7042

Set:
1 Eckverbinder 40, 2D mit Kabeldurchführung,
1 Abdeckkappe;
2 selbstformende Schrauben - S7 x 22

Hinweis:
Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser:
max. 6 Kabel mit einem äußeren Durchmesser von 3 mm
max. 4 Kabel mit einem äußeren Durchmesser von 4 mm
max. 3 Kabel mit einem äußeren Durchmesser von 5 mm
max. 2 Kabel mit einem äußeren Durchmesser von 6 mm

Extras:
weitere Materialien, weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit
