Produktportrait
Eckverbinder mit Kabeldurchführung
Patentiert: FATH Eckverbinder mit Kabeldurchführung – Verkabelung sicher durch Profilverbindungen leiten
Eine Innovation aus dem FATH Lab: Die patentierten Eckverbindungen für Aluprofile ermöglichen eine geordnete und sichere Kabelführung direkt durch die Profilverbindung. Die FATH Eckverbinder mit Kabeldurchführung sind so konzipiert, dass filigrane Kabel durch das Innere der Verbinder geleitet werden können. Mit dieser cleveren Komponente können Sie eine Stromversorgung direkt in der Nut realisieren.
Gefertigt werden die FATH Eckverbinder mit Kabeldurchführung aus einer hochfesten Zinklegierung. Sie sind für Aluprofil 40 / Nut 8 und Aluprofil 45 / Nut 10 erhältlich, für 2D- und 3D-Profilkonstruktionen.
Bei allen Varianten der FATH Eckverbinder mit Kabeldurchführung 2D und 3D sind passende Abdeckkappen aus grauem Kunststoff inklusive. Einfach auf den Verbinder aufsetzen, festdrücken – fertig! So sind auch Ihre Profilkonstruktionen mit Stromversorgung vor Kabelchaos und Beschädigungen durch äußere Einflüsse geschützt. Der Montagesatz ist ebenfalls im Lieferumfang enthalten.
HIGHLIGHTS
- Geordnete Kabelführung direkt durch die Eckverbindung
- Für 2D- und 3D-Profilkonstruktionen erhältlich
- Bis zu sechs Kabel durchführbar
- Abdeckkappe und Montagesatz inklusive
Aussparungen für bis zu sechs Kabel
Für die praktische und geschützte Kabelführung sind die FATH Eckverbinder mit Verjüngungen und darunterliegenden größeren Aussparungen versehen. Kabel einfach durch die Verjüngung in die Aussparung einlegen, durch den Verbinder ziehen und in die weiteren Ebenen der Aluprofilkonstruktion verlegen. Der FATH Eckverbinder mit Kabeldurchführung für Profil 40 / Nut 8 bietet Platz für mindestens vier Kabel à max. 5 mm Durchmesser. In der Ausführung für Profil 45 / Nut 10 können bis zu vier Kabel à maximal 6 mm Durchmesser verstaut werden.
suchen sie auch Abdeckprofile Für den optischen Feinschliff?
Hier finden Sie alle Möglichkeiten für verschiedene Profiltypen, Nutgrößen, in vielen Farben und auch auch ESD Varianten.
Ausführungen
FATH Eckverbinder mit Kabeldurchführung 2D
Verbindung für rechtwinklige zweidimensionale Profilkonstruktionen.
FATH Eckverbinder mit Kabeldurchführung 3D
Verbindung für rechtwinklige dreidimensionale Profilkonstruktionen.

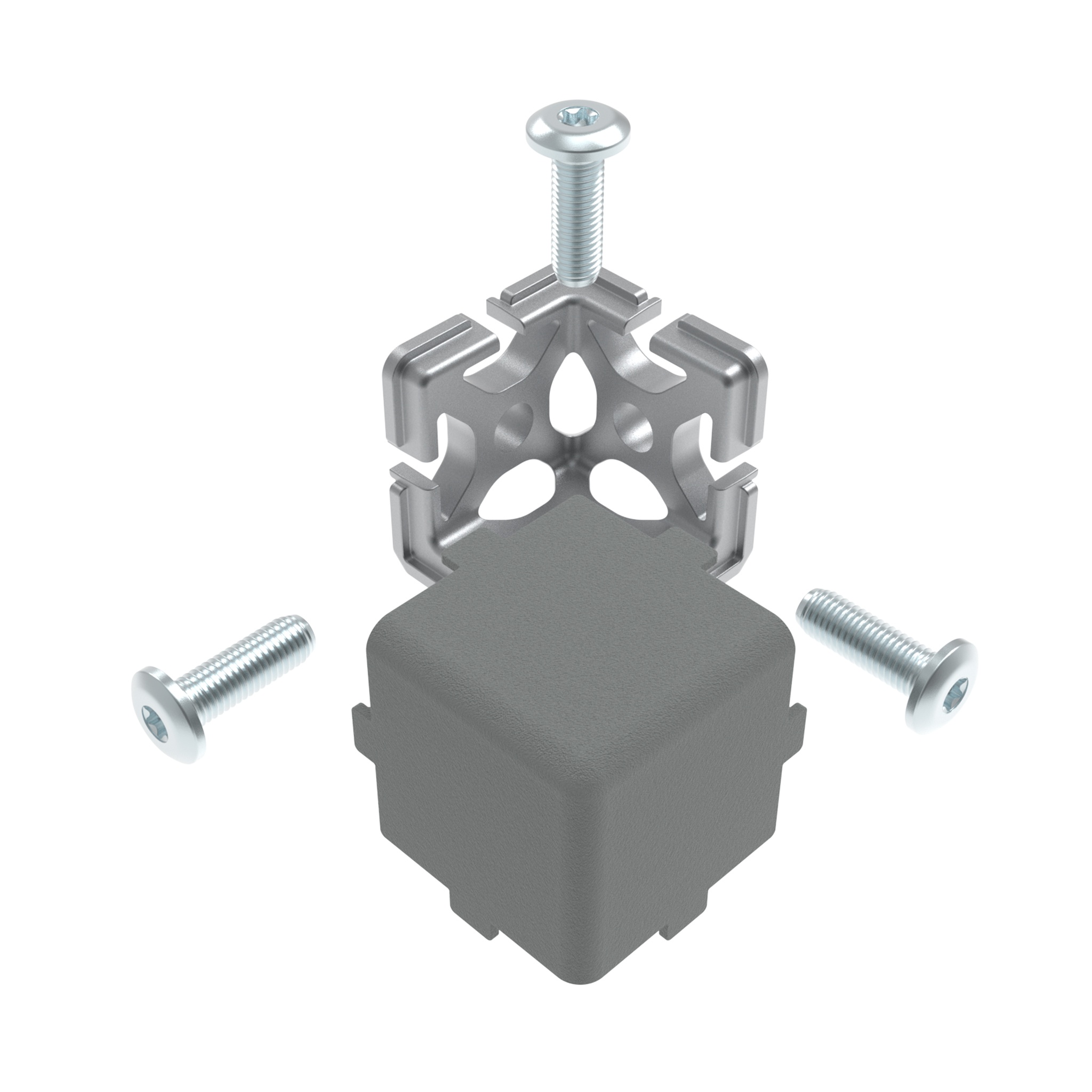

Farbe:Abdeckkappe: grau ≈ RAL 7042Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von drei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln; mit Abdeckkappe zum Verschließen der offenen Seite des EckverbindersMaterial:Eckverbinder: Zinkdruckguss Abdeckkappe: Kunststoff PA, glaskugelverstärkt Selbstformende Schraube: StahlSet:1 Eckverbinder 40, 3D mit Kabeldurchführung, 1 Abdeckkappe; 3 selbstformende Schrauben - S7 x 22Extras:weitere Materialien, weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Eckverbinder: verzinkt Schraube: verzinktHinweis:Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser: max. 6 Kabel mit einem äußeren Durchmesser von 3 mm max. 4 Kabel mit einem äußeren Durchmesser von 4 mm max. 3 Kabel mit einem äußeren Durchmesser von 5 mm max. 2 Kabel mit einem äußeren Durchmesser von 6 mm

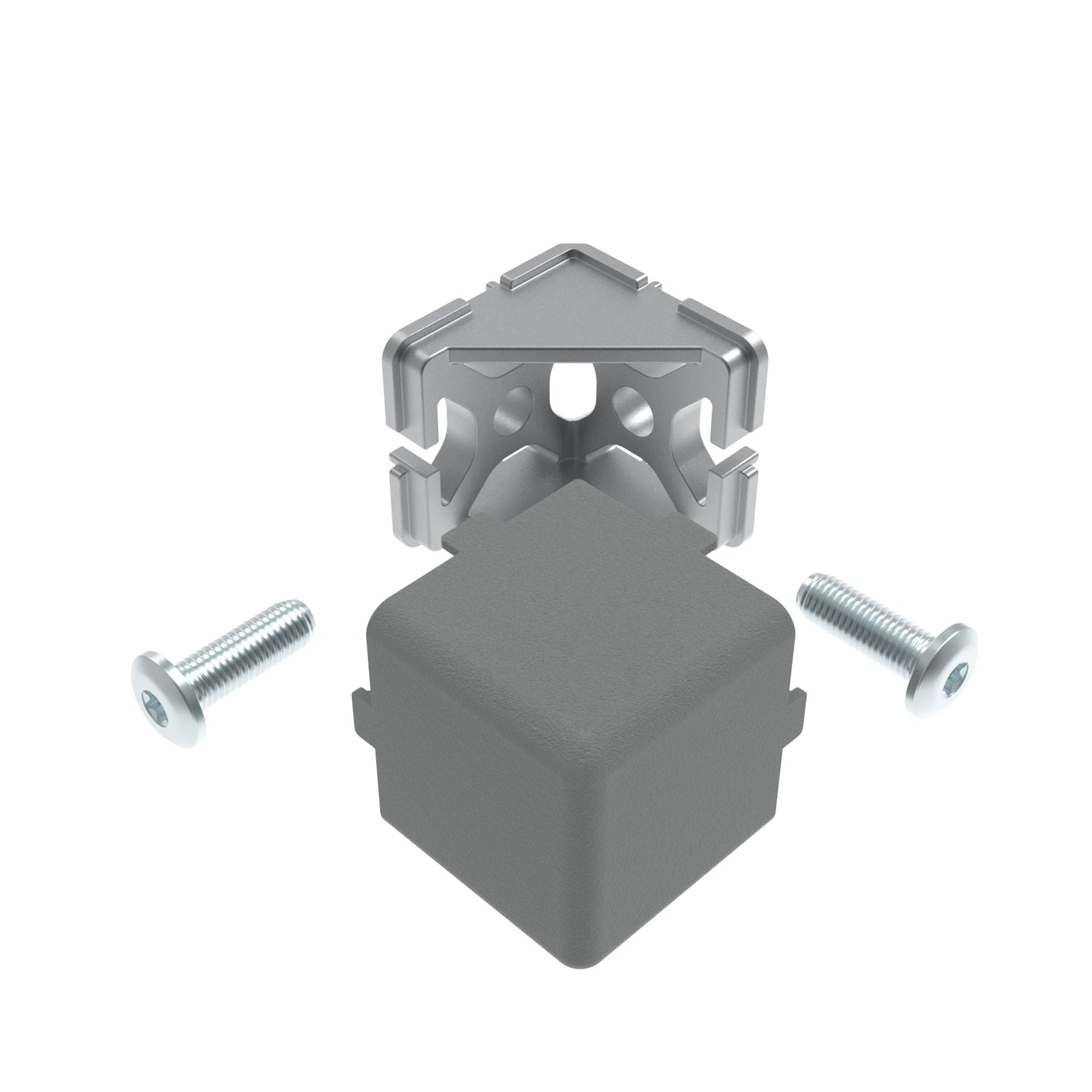

Farbe:Abdeckkappe: grau ≈ RAL 7042Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln; mit Abdeckkappe zum Verschließen der offenen Seite des EckverbindersMaterial:Eckverbinder: Zinkdruckguss Abdeckkappe: Kunststoff PA, glaskugelverstärkt Selbstformende Schraube: StahlSet:1 Eckverbinder 40, 2D mit Kabeldurchführung, 1 Abdeckkappe; 2 selbstformende Schrauben - S7 x 22Extras:weitere Materialien, weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Eckverbinder: verzinkt Schraube: verzinktHinweis:Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser: max. 6 Kabel mit einem äußeren Durchmesser von 3 mm max. 4 Kabel mit einem äußeren Durchmesser von 4 mm max. 3 Kabel mit einem äußeren Durchmesser von 5 mm max. 2 Kabel mit einem äußeren Durchmesser von 6 mm

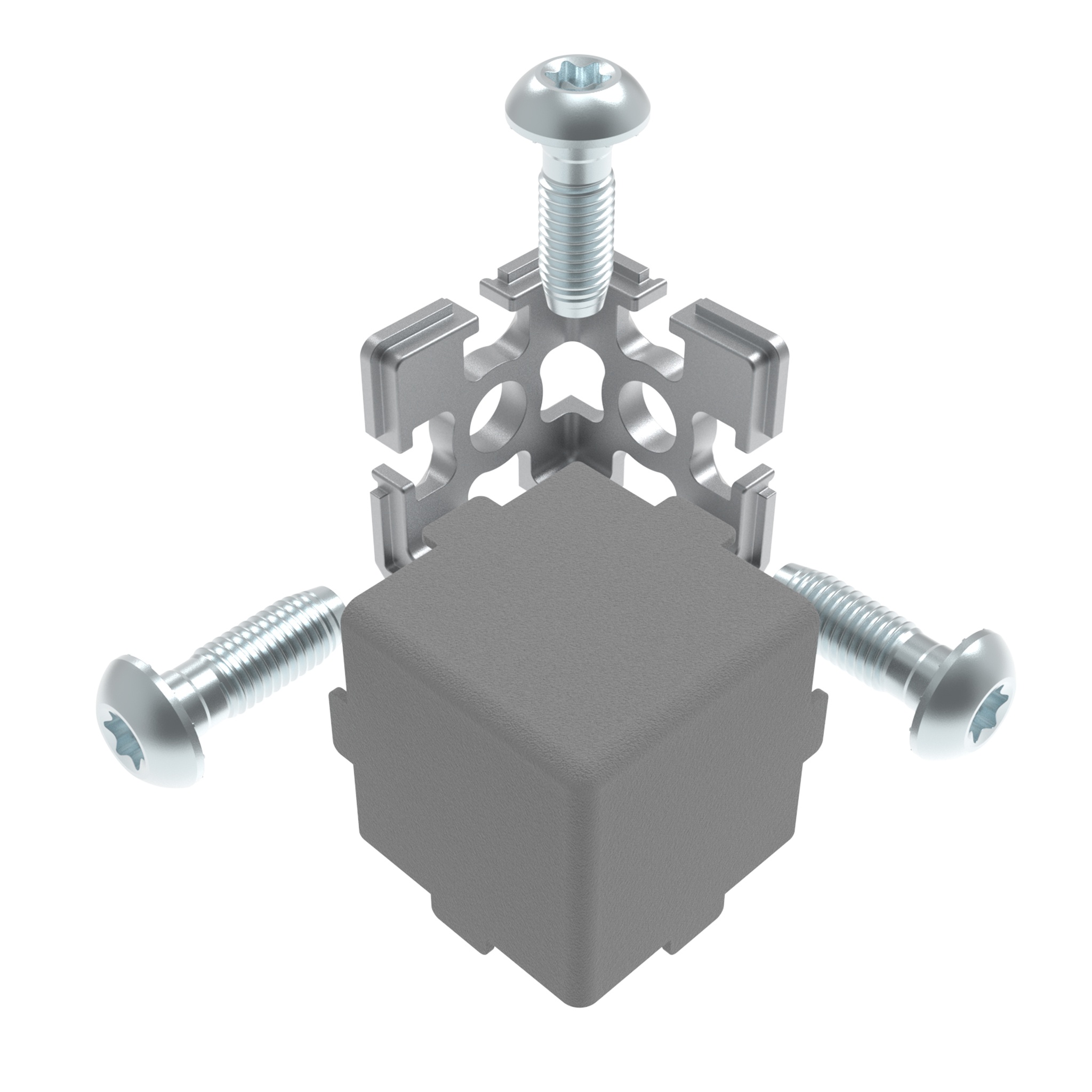

Farbe:Abdeckkappe: grau ≈ RAL 7004Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von drei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln; mit Abdeckkappe zum Verschließen der offenen Seite des EckverbindersMaterial:Eckverbinder: Zinkdruckguss Abdeckkappe: Kunststoff PA, glaskugelverstärkt Selbstformende Schraube: StahlSet:1 Eckverbinder 45, 3D mit Kabeldurchführung, 1 Abdeckkappe; 3 selbstformende Schrauben - S12 x 30Extras:weitere Materialien, weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Eckverbinder: verzinkt Schraube: verzinktHinweis:Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser: max. 6 Kabel mit einem äußeren Durchmesser von 3 mm max. 4 Kabel mit einem äußeren Durchmesser von 4 mm max. 3 Kabel mit einem äußeren Durchmesser von 5 mm max. 2 Kabel mit einem äußeren Durchmesser von 6 mm

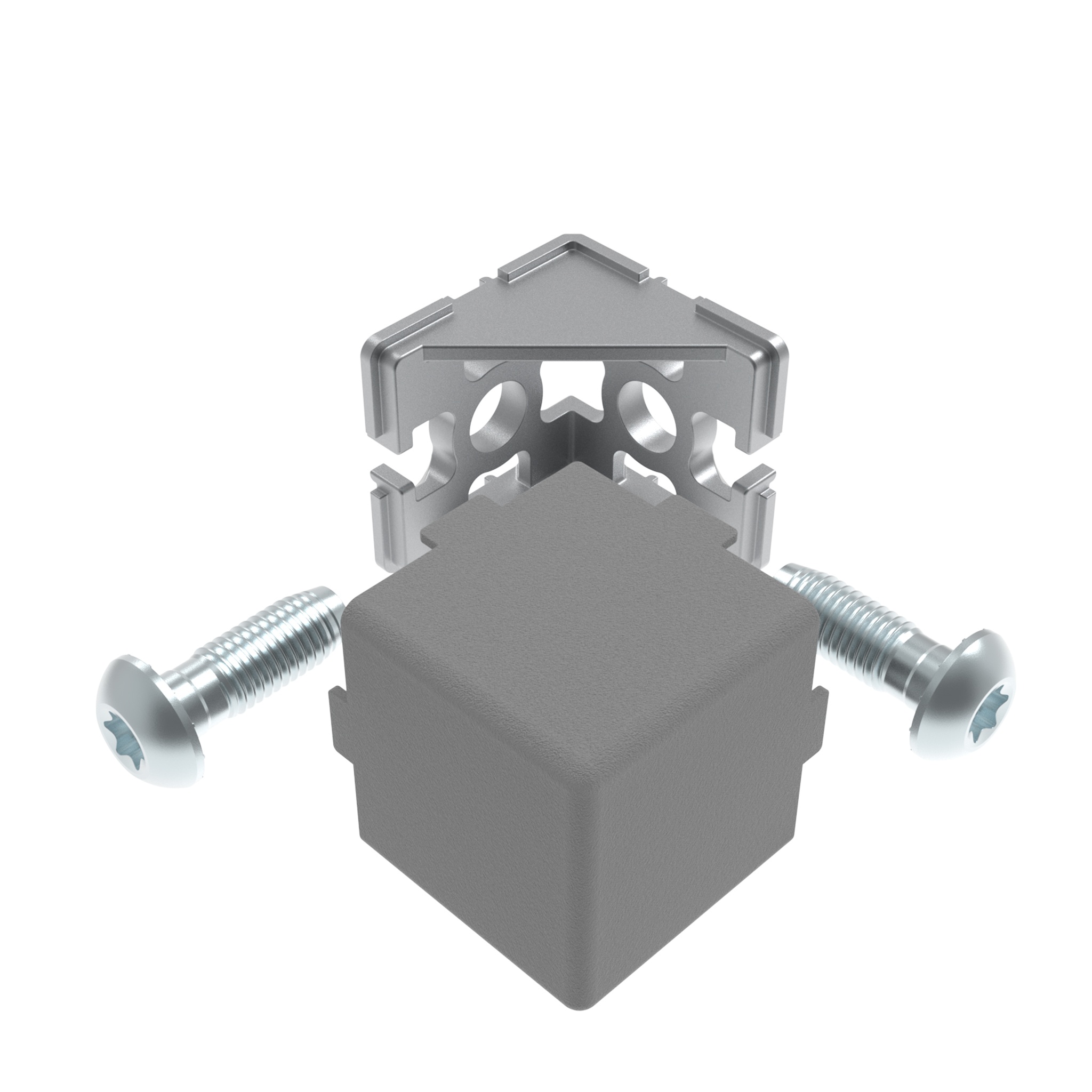

Farbe:Abdeckkappe: grau ≈ RAL 7004Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln; mit Abdeckkappe zum Verschließen der offenen Seite des EckverbindersMaterial:Eckverbinder: Zinkdruckguss Abdeckkappe: Kunststoff PA, glaskugelverstärkt Selbstformende Schraube: StahlSet:1 Eckverbinder 45, 2D mit Kabeldurchführung, 1 Abdeckkappe; 2 selbstformende Schrauben - S12 x 30Extras:weitere Materialien, weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Eckverbinder: verzinkt Schraube: verzinktHinweis:Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser: max. 6 Kabel mit einem äußeren Durchmesser von 3 mm max. 4 Kabel mit einem äußeren Durchmesser von 4 mm max. 3 Kabel mit einem äußeren Durchmesser von 5 mm max. 2 Kabel mit einem äußeren Durchmesser von 6 mm
