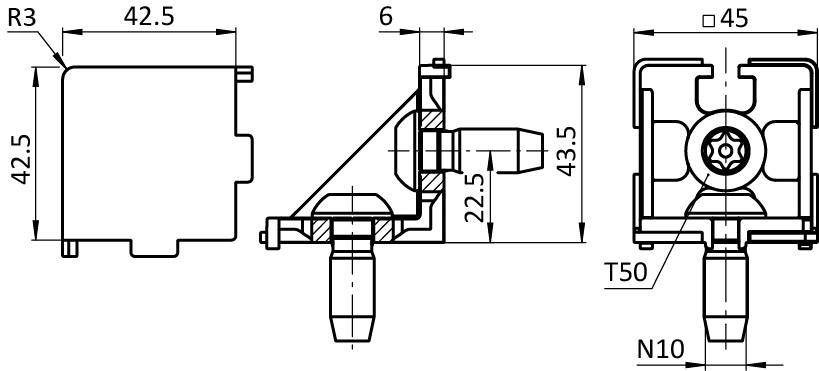

Eckverbinder 45, 2D mit Kabeldurchführung (Set)

Produktinformationen "Eckverbinder 45, 2D mit Kabeldurchführung (Set)"

Farbe:
Abdeckkappe: grau ≈ RAL 7004

Lieferländer:
weltweit

Beschreibung:

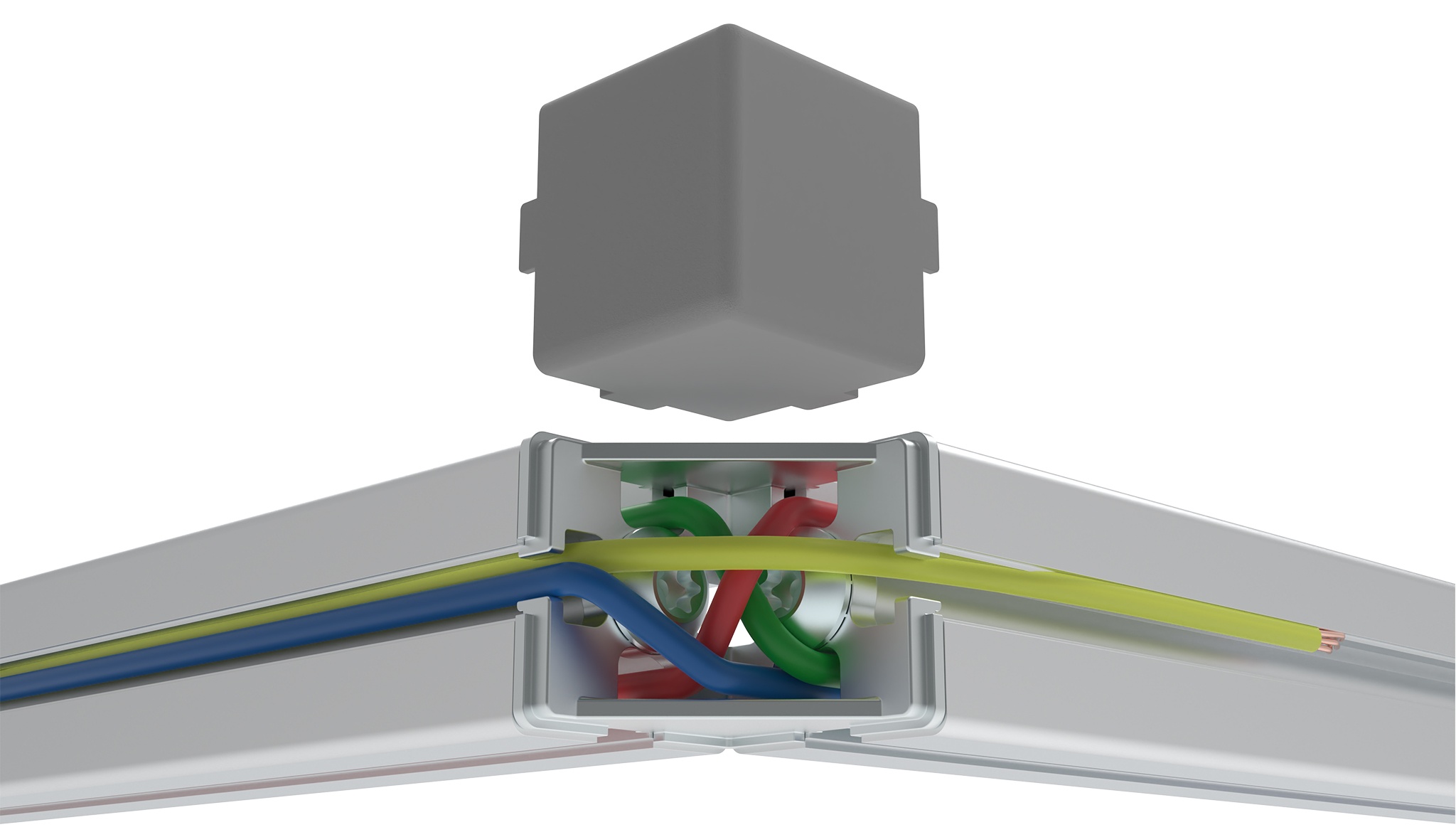

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen, mit Öffnung in Nutgeometrie zur Durchführung von Kabeln;
mit Abdeckkappe zum Verschließen der offenen Seite des Eckverbinders

Material:
Eckverbinder: Zinkdruckguss
Abdeckkappe: Kunststoff PA, glaskugelverstärkt
Selbstformende Schraube: Stahl

Set:
1 Eckverbinder 45, 2D mit Kabeldurchführung,
1 Abdeckkappe;
2 selbstformende Schrauben - S12 x 30

Extras:
weitere Materialien, weitere Oberflächen, weitere Farben auf Anfrage

Oberfläche:
Eckverbinder: verzinkt
Schraube: verzinkt

Hinweis:

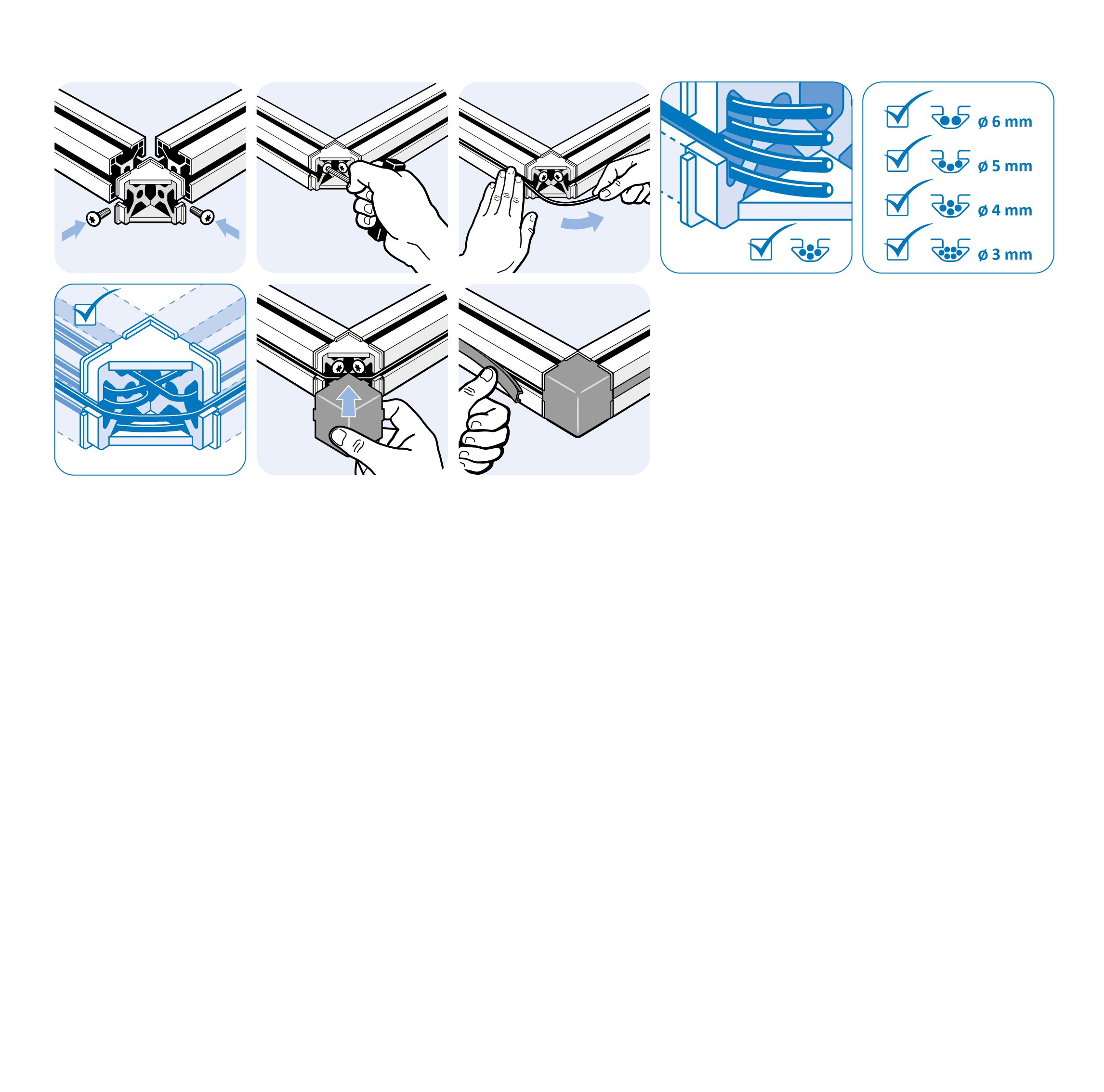

Die max. Anzahl an Kabeln, welche durch die Öffnung in Nutgeometrie geführt werden kann, ist abhängig vom äußeren Kabeldurchmesser:
max. 6 Kabel mit einem äußeren Durchmesser von 3 mm
max. 4 Kabel mit einem äußeren Durchmesser von 4 mm
max. 3 Kabel mit einem äußeren Durchmesser von 5 mm
max. 2 Kabel mit einem äußeren Durchmesser von 6 mm

Zolltarifnummer:
79070000900
Gewicht (g): 170.0
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Liefereinheit: 1 Set
Modell: Zinkdruckguss, Profil 45

Varianten

Produkt ID Nut N (mm) Profil
093WC456N10VS01 10 B
