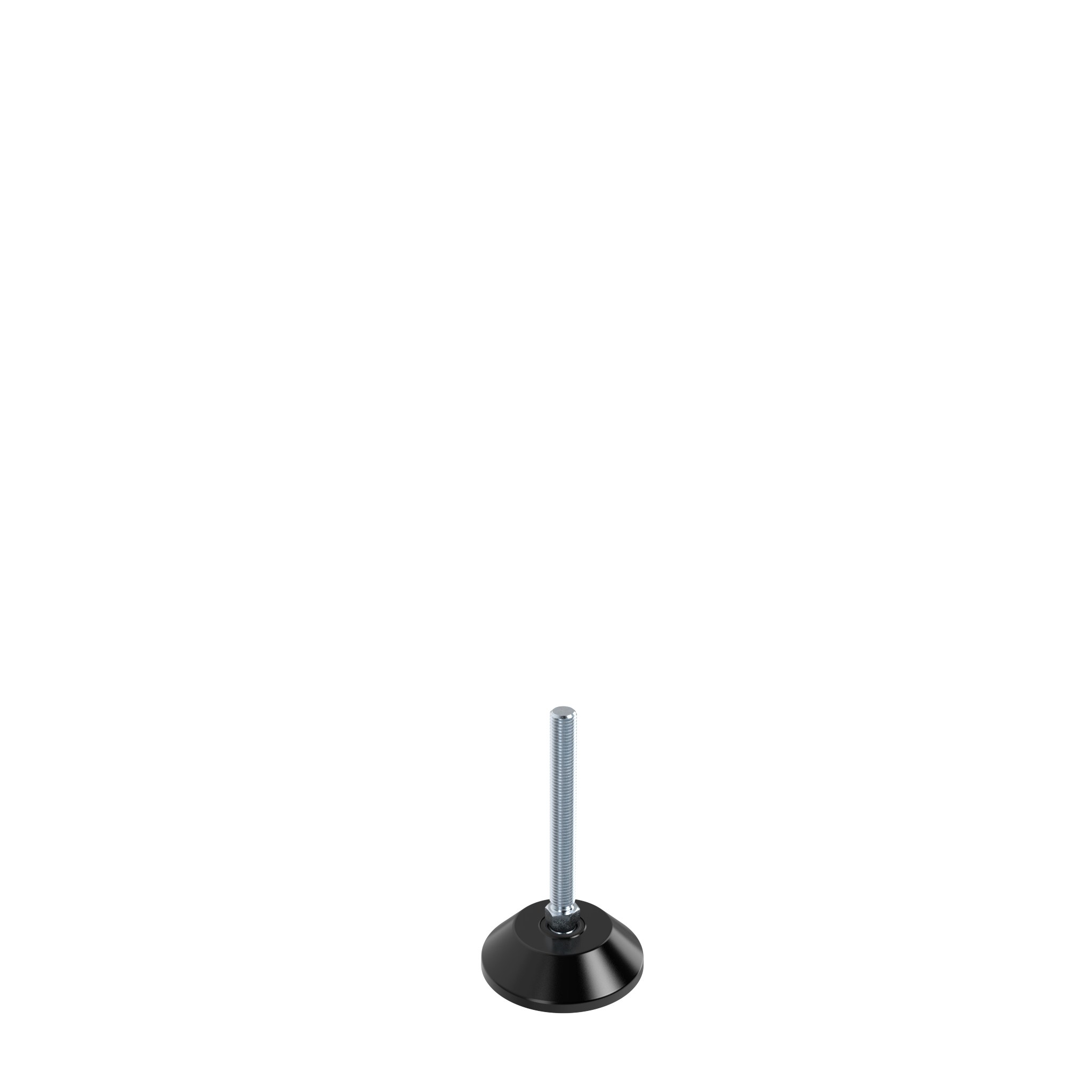

Gelenk Trapez-Stellfuß, ZN / ST - Kugel 15

Produktinformationen "Gelenk Trapez-Stellfuß, ZN / ST - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Teller: Zinkdruckguss
Gewindestange: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
Edelstahl, weitere Längen und Größen auf Anfrage

Oberfläche:
Teller: pulverbeschichtet
Gewindestange: verzinkt

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.

Liefereinheit:	1 Stück
Kugelgelenk:	Schwenkbereich ±20°
Modell:	Zinkdruckguss / Stahl
Gewicht (g):	203.0
ERP-Nummer:	107861

Varianten

Teil-Nr.	Teller	Fmax (N)	SW (mm)	D (mm)	F (mm)	M x L (mm)	Ausführung	H (mm)
9DI060ZS10150M	60	4600	14	59	29.5	M10 x 150	ohne Anti-Slip-Platte	18
9DI060ZS12125M	60	7550	14	59	29.5	M12 x 125	ohne Anti-Slip-Platte	18
9DI060ZS16100M	60	14200	17	59	29.5	M16 x 100	ohne Anti-Slip-Platte	18
9DI080ZS10070M	80	4600	14	76	29.5	M10 x 70	ohne Anti-Slip-Platte	20
9DI080ZS12066M	80	7550	14	76	29.5	M12 x 66	ohne Anti-Slip-Platte	20
9DI080ZS12100M	80	7550	14	76	29.5	M12 x 100	ohne Anti-Slip-Platte	20
9DI080ZS12125M	80	7550	14	76	29.5	M12 x 125	ohne Anti-Slip-Platte	20
9DI080ZS12150M	80	7550	14	76	29.5	M12 x 150	ohne Anti-Slip-Platte	20
9DI080ZS16066M	80	14200	17	76	29.5	M16 x 66	ohne Anti-Slip-Platte	20
9DI080ZS16100M	80	14200	17	76	29.5	M16 x 100	ohne Anti-Slip-Platte	20
9DI080ZS16125M	80	14200	17	76	29.5	M16 x 125	ohne Anti-Slip-Platte	20
9DI080ZS16150M	80	14200	17	76	29.5	M16 x 150	ohne Anti-Slip-Platte	20

CAD-Downloads

Klassifizierung

ECLASS 6.0: 90900110
ECLASS 7.0: 90900109
ECLASS 8.0: 90900108
ECLASS 9.0: 90900107
ECLASS 10.0: 90900106
ECLASS 11.0: 90900105
ECLASS 12.0: 90900104
ECLASS 13.0: 90900103
ECLASS 14.0: 90900102
ECLASS 15.0: 90900101
ECLASS 16.0: 23010702
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate

Tags

Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
