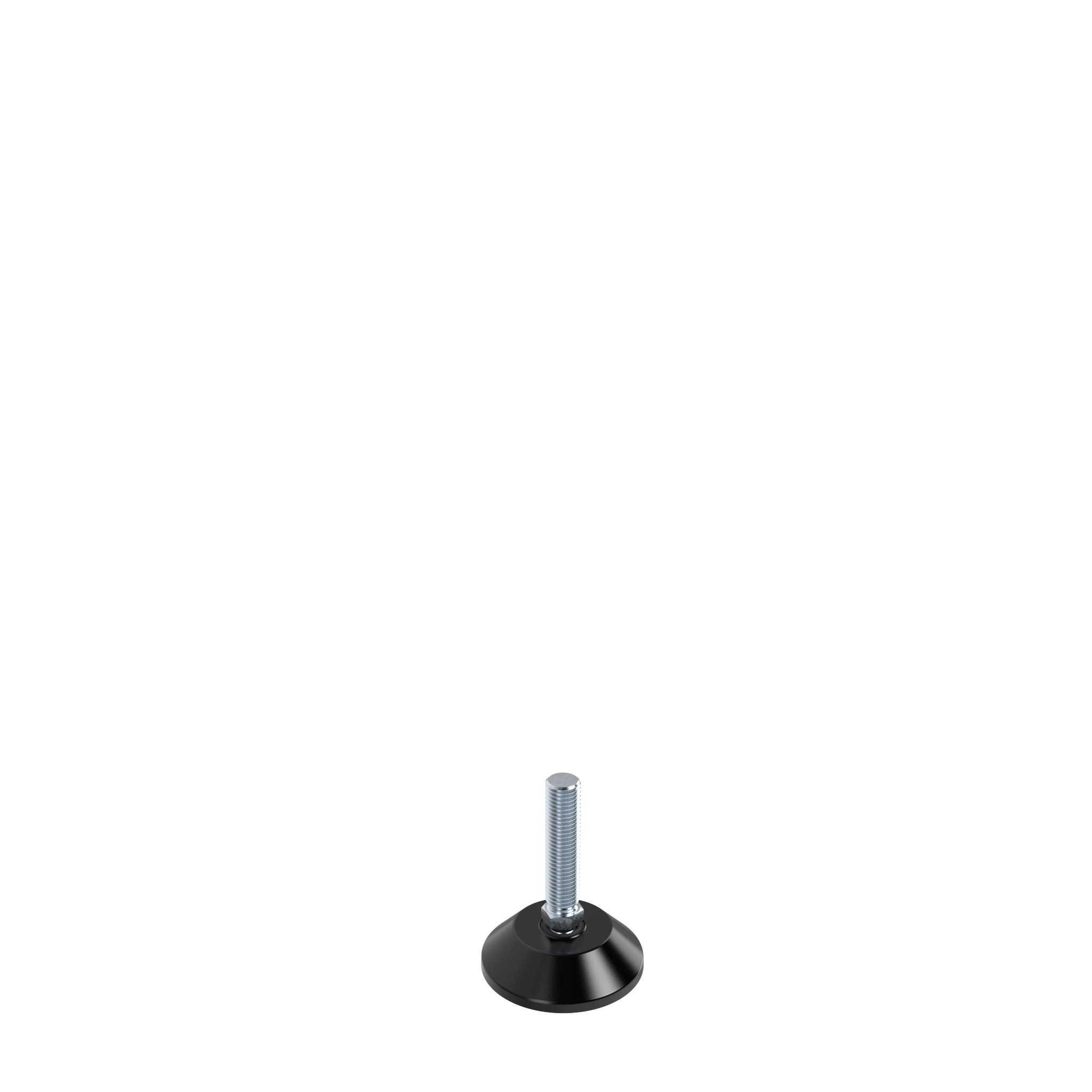

Gelenk Trapez-Stellfuß, ZN / ST - Kugel 15

Produktinformationen "Gelenk Trapez-Stellfuß, ZN / ST - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Teller: Zinkdruckguss
Gewindestange: Stahl

Extras:

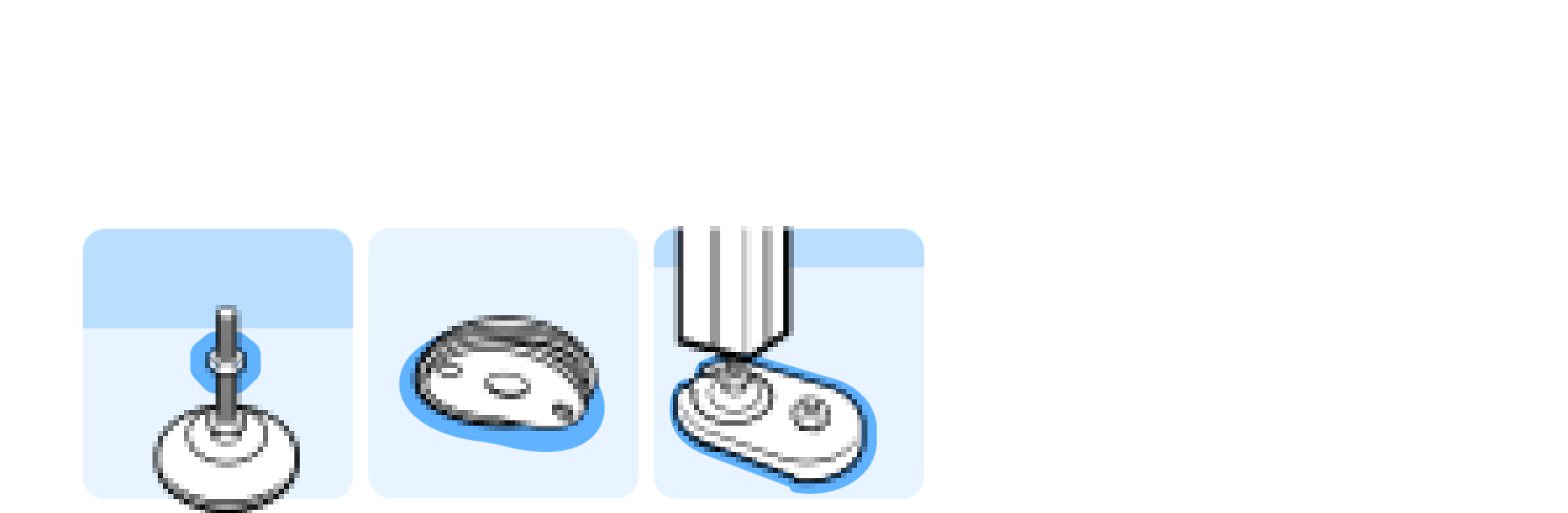

ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
Edelstahl, weitere Längen und Größen auf Anfrage

Oberfläche:
Teller: pulverbeschichtet
Gewindestange: verzinkt

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.

Zolltarifnummer:
73269098900

Gewicht (g):	221.0
Kugelgelenk:	Schwenkbereich ±20°
Liefereinheit:	1 Stück
Modell:	Zinkdruckguss / Stahl

Varianten

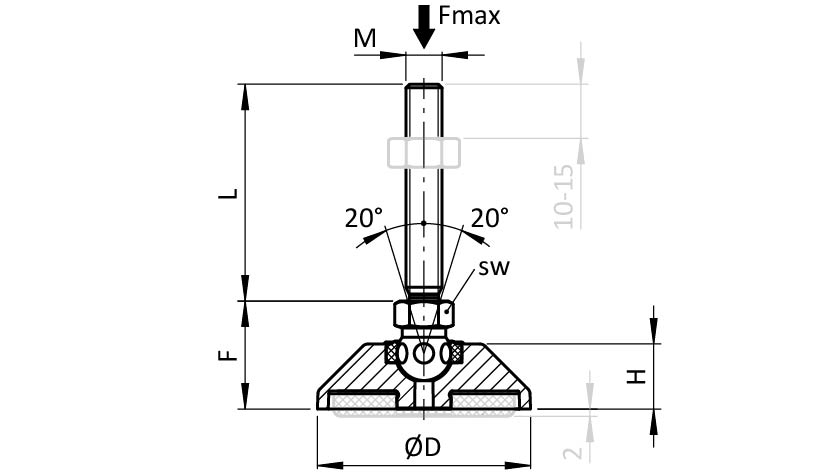

Produkt ID	Ausführung	Teller	Fmax (N)	D (mm)	F (mm)	H (mm)	M x L (mm)	SW (mm)
9DI060ZS10150M	ohne Anti-Slip-Platte	60	4600	59	29.5	18	M10 x 150	14
9DI060ZS12125M	ohne Anti-Slip-Platte	60	7550	59	29.5	18	M12 x 125	14
9DI060ZS16100M	ohne Anti-Slip-Platte	60	14200	59	29.5	18	M16 x 100	17
9DI080ZS10070M	ohne Anti-Slip-Platte	80	4600	76	29.5	20	M10 x 70	14
9DI080ZS12066M	ohne Anti-Slip-Platte	80	7550	76	29.5	20	M12 x 66	14
9DI080ZS12100M	ohne Anti-Slip-Platte	80	7550	76	29.5	20	M12 x 100	14
9DI080ZS12125M	ohne Anti-Slip-Platte	80	7550	76	29.5	20	M12 x 125	14
9DI080ZS12150M	ohne Anti-Slip-Platte	80	7550	76	29.5	20	M12 x 150	14
9DI080ZS16066M	ohne Anti-Slip-Platte	80	14200	76	29.5	20	M16 x 66	17
9DI080ZS16100M	ohne Anti-Slip-Platte	80	14200	76	29.5	20	M16 x 100	17
9DI080ZS16125M	ohne Anti-Slip-Platte	80	14200	76	29.5	20	M16 x 125	17
9DI080ZS16150M	ohne Anti-Slip-Platte	80	14200	76	29.5	20	M16 x 150	17
