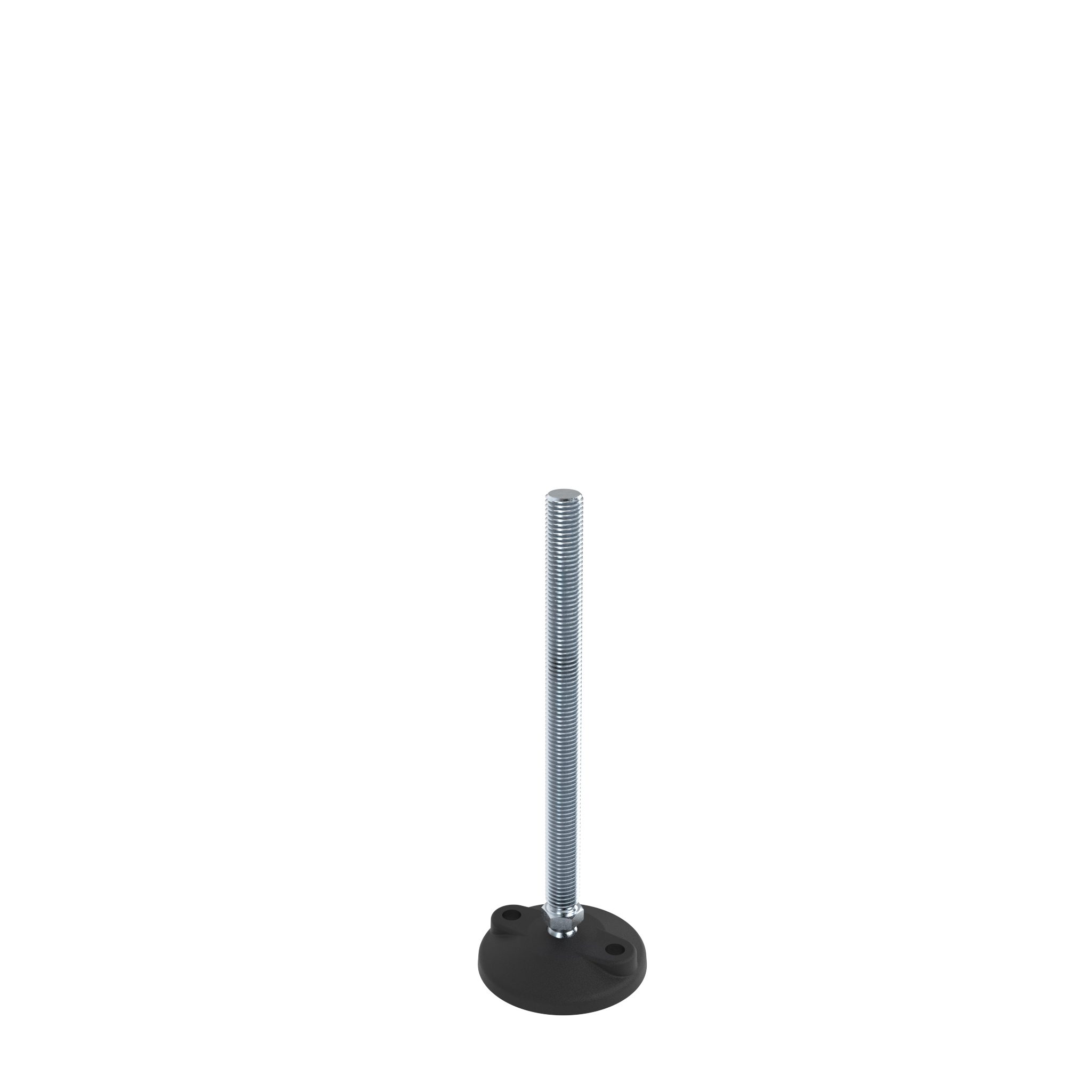

Gelenkstellfuß, PA / ST - ASB - Kugel 15
Produktnummer:
9D080KB16200M
Produktinformationen "Gelenkstellfuß, PA / ST - ASB - Kugel 15"
Farbe:
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zur Befestigung am Boden
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.,
* Anschraubbohrung geschlossen
Zolltarifnummer:
73269098900
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zur Befestigung am Boden
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.,
* Anschraubbohrung geschlossen
Zolltarifnummer:
73269098900
| Gewicht (g): | 331.0 |
|---|---|
| Kugelgelenk: | Schwenkbereich ±20° |
| Liefereinheit: | 1 Stück |
| Modell: | Kunststoff PA / Stahl, mit Anschraubbohrungen |
Varianten
| Produkt ID | Ausführung | Teller | Fmax (N) | LK (mm) | D (mm) | F (mm) | M x L (mm) | SW (mm) |
|---|---|---|---|---|---|---|---|---|
| 9D080KB08080M | ohne Anti-Slip-Platte | 80 | 3430 | 55 | 79 | 29.5 | M8 x 80 | 14 |
| 9D080KB10070M | ohne Anti-Slip-Platte | 80 | 4600 | 55 | 79 | 29.5 | M10 x 70 | 14 |
| 9D080KB12066M | ohne Anti-Slip-Platte | 80 | 7550 | 55 | 79 | 29.5 | M12 x 66 | 14 |
| 9D080KB12100M | ohne Anti-Slip-Platte | 80 | 7550 | 55 | 79 | 29.5 | M12 x 100 | 14 |
| 9D080KB12125M | ohne Anti-Slip-Platte | 80 | 7550 | 55 | 79 | 29.5 | M12 x 125 | 14 |
| 9D080KB16066M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 29.5 | M16 x 66 | 17 |
| 9D080KB16100M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 29.5 | M16 x 100 | 17 |
| 9D080KB16150M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 29.5 | M16 x 150 | 17 |
| 9D080KB16200M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 29.5 | M16 x 200 | 17 |
| 9D080KB20200M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 32.5 | M20 x 200 | 22 |
| 9D080KB20250M | ohne Anti-Slip-Platte | 80 | 8800 | 55 | 79 | 32.5 | M20 x 250 | 22 |
| 9D080KBZ12066M | ohne Anti-Slip-Platte | *80 | 7550 | 55 | 79 | 29.5 | M12 x 66 | 14 |
| 9D080KBZ12150M | ohne Anti-Slip-Platte | *80 | 7550 | 55 | 79 | 29.5 | M12 x 150 | 14 |
| 9D080KBZ14100M | ohne Anti-Slip-Platte | *80 | 8800 | 55 | 79 | 29.5 | M14 x 100 | 14 |
| 9D080KBZ16066M | ohne Anti-Slip-Platte | *80 | 8800 | 55 | 79 | 29.5 | M16 x 66 | 17 |
| 9D080KBZ16125M | ohne Anti-Slip-Platte | *80 | 8800 | 55 | 79 | 29.5 | M16 x 125 | 17 |
| 9D100KB16125M | ohne Anti-Slip-Platte | 100 | 8800 | 74 | 99 | 29.5 | M16 x 125 | 17 |
| 9D100KB16150M | ohne Anti-Slip-Platte | 100 | 8800 | 74 | 99 | 29.5 | M16 x 150 | 17 |
| 9D100KBZ12125M | ohne Anti-Slip-Platte | *100 | 7550 | 74 | 99 | 29.5 | M12 x 125 | 14 |
| 9D100KBZ16150M | ohne Anti-Slip-Platte | *100 | 8800 | 74 | 99 | 29.5 | M16 x 150 | 17 |
| 9D100KBZ20200M | ohne Anti-Slip-Platte | *100 | 8800 | 74 | 99 | 32.5 | M20 x 200 | 22 |
