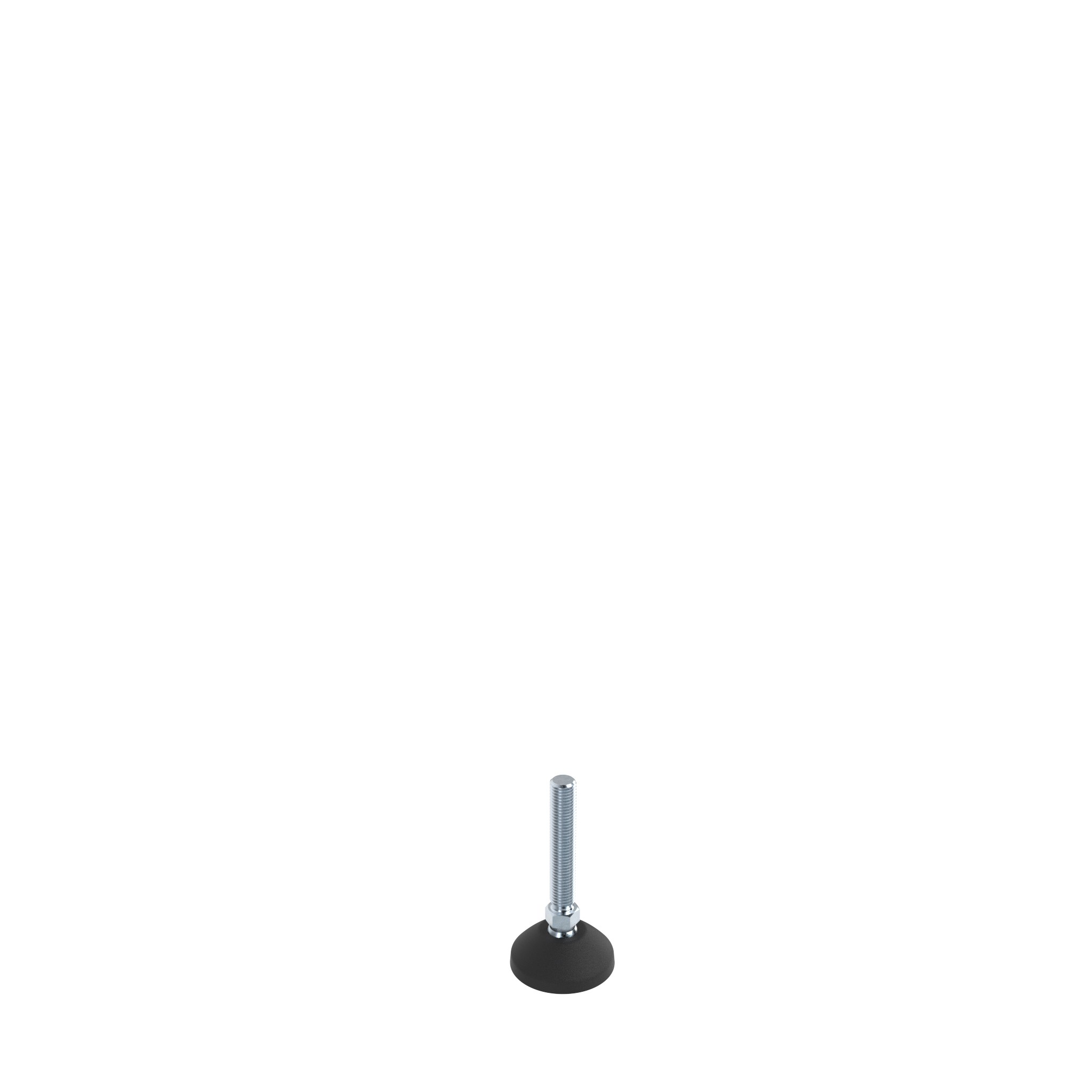

Gelenkstellfuß, PA / ST - Kugel 15
0,00 €
Produktinformationen "Gelenkstellfuß, PA / ST - Kugel 15"
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.
| Liefereinheit: | 1 Stück |
|---|---|
| Kugelgelenk: | Schwenkbereich ±20° |
| Modell: | Kunststoff PA / Stahl, ohne Anschraubbohrungen |
| Gewicht (g): | 86.0 |
| ERP-Nummer: | 107170 |
Varianten
| Teil-Nr. | Teller | Fmax (N) | SW (mm) | D (mm) | F (mm) | M x L (mm) | Ausführung | CAD |
|---|---|---|---|---|---|---|---|---|
| 30 | 3430 | 14 | 29 | 29.5 | M8 x 40 | ohne Anti-Slip-Platte |
|
|
| 30 | 3430 | 14 | 29 | 29.5 | M8 x 80 | ohne Anti-Slip-Platte |
|
|
| 30 | 4600 | 14 | 29 | 29.5 | M10 x 90 | ohne Anti-Slip-Platte |
|
|
| 30 | 14200 | 17 | 29 | 29.5 | M16 x 66 | ohne Anti-Slip-Platte |
|
|
| 40 | 3430 | 14 | 39 | 29.5 | M8 x 40 | ohne Anti-Slip-Platte |
|
|
| 40 | 3430 | 14 | 39 | 29.5 | M8 x 80 | ohne Anti-Slip-Platte |
|
|
| 40 | 4600 | 14 | 39 | 29.5 | M10 x 45 | ohne Anti-Slip-Platte |
|
|
| 40 | 4600 | 14 | 39 | 29.5 | M10 x 70 | ohne Anti-Slip-Platte |
|
|
| 40 | 4600 | 14 | 39 | 29.5 | M10 x 90 | ohne Anti-Slip-Platte |
|
|
| 40 | 7550 | 14 | 39 | 29.5 | M12 x 66 | ohne Anti-Slip-Platte |
|
|
| 40 | 7550 | 14 | 39 | 29.5 | M12 x 100 | ohne Anti-Slip-Platte |
|
|
| 40 | 7550 | 14 | 39 | 29.5 | M12 x 125 | ohne Anti-Slip-Platte |
|
|
| 40 | 8800 | 17 | 39 | 29.5 | M16 x 125 | ohne Anti-Slip-Platte |
|
|
| 45 | 7550 | 14 | 44 | 29.5 | M12 x 66 | ohne Anti-Slip-Platte |
|
|
| 50 | 3430 | 14 | 49 | 29.5 | M8 x 25 | ohne Anti-Slip-Platte |
|
|
| 50 | 4600 | 14 | 49 | 29.5 | M10 x 45 | ohne Anti-Slip-Platte |
|
|
| 50 | 4600 | 14 | 49 | 29.5 | M10 x 70 | ohne Anti-Slip-Platte |
|
|
| 50 | 4600 | 14 | 49 | 29.5 | M10 x 125 | ohne Anti-Slip-Platte |
|
|
| 50 | 4600 | 14 | 49 | 29.5 | M10 x 150 | ohne Anti-Slip-Platte |
|
|
| 50 | 7550 | 14 | 49 | 29.5 | M12 x 45 | ohne Anti-Slip-Platte |
|
|
| 50 | 7550 | 14 | 49 | 29.5 | M12 x 66 | ohne Anti-Slip-Platte |
|
|
| 50 | 7550 | 14 | 49 | 29.5 | M12 x 100 | ohne Anti-Slip-Platte |
|
|
| 50 | 7550 | 14 | 49 | 29.5 | M12 x 125 | ohne Anti-Slip-Platte |
|
|
| 50 | 10880 | 14 | 49 | 29.5 | M14 x 66 | ohne Anti-Slip-Platte |
|
|
| 50 | 10880 | 14 | 49 | 29.5 | M14 x 100 | ohne Anti-Slip-Platte |
|
|
| 50 | 8800 | 17 | 49 | 29.5 | M16 x 100 | ohne Anti-Slip-Platte |
|
|
| 50 | 8800 | 17 | 49 | 29.5 | M16 x 200 | ohne Anti-Slip-Platte |
|
|
| 60 | 3430 | 14 | 59 | 29.5 | M8 x 80 | ohne Anti-Slip-Platte |
|
|
| 60 | 4600 | 14 | 59 | 29.5 | M10 x 90 | ohne Anti-Slip-Platte |
|
|
| 60 | 7550 | 14 | 59 | 29.5 | M12 x 66 | ohne Anti-Slip-Platte |
|
|
| 60 | 7550 | 14 | 59 | 29.5 | M12 x 100 | ohne Anti-Slip-Platte |
|
|
| 60 | 7550 | 14 | 59 | 29.5 | M12 x 150 | ohne Anti-Slip-Platte |
|
|
| 60 | 8800 | 17 | 59 | 29.5 | M16 x 66 | ohne Anti-Slip-Platte |
|
|
| 60 | 8800 | 17 | 59 | 29.5 | M16 x 125 | ohne Anti-Slip-Platte |
|
|
| 60 | 8800 | 22 | 59 | 32.5 | M20 x 200 | ohne Anti-Slip-Platte |
|
|
| 60 | 8800 | 24 | 59 | 32.5 | M24 x 125 | ohne Anti-Slip-Platte |
|
|
| 80 | 4600 | 14 | 79 | 29.5 | M10 x 45 | ohne Anti-Slip-Platte |
|
|
| 80 | 4600 | 14 | 79 | 29.5 | M10 x 70 | ohne Anti-Slip-Platte |
|
|
| 80 | 4600 | 14 | 79 | 29.5 | M10 x 90 | ohne Anti-Slip-Platte |
|
|
| 80 | 7550 | 14 | 79 | 29.5 | M12 x 66 | ohne Anti-Slip-Platte |
|
|
| 80 | 7550 | 14 | 79 | 29.5 | M12 x 100 | ohne Anti-Slip-Platte |
|
|
| 80 | 7550 | 14 | 79 | 29.5 | M12 x 125 | ohne Anti-Slip-Platte |
|
|
| 80 | 7550 | 14 | 79 | 29.5 | M12 x 150 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 14 | 79 | 29.5 | M16 x 66 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 17 | 79 | 29.5 | M16 x 100 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 17 | 79 | 29.5 | M16 x 125 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 17 | 79 | 29.5 | M16 x 150 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 22 | 79 | 32.5 | M20 x 100 | ohne Anti-Slip-Platte |
|
|
| 80 | 8800 | 22 | 79 | 32.5 | M20 x 200 | ohne Anti-Slip-Platte |
|
|
| 100 | 4600 | 14 | 99 | 29.5 | M10 x 45 | ohne Anti-Slip-Platte |
|
|
| 100 | 7550 | 14 | 99 | 29.5 | M12 x 150 | ohne Anti-Slip-Platte |
|
|
| 100 | 8800 | 17 | 99 | 29.5 | M16 x 100 | ohne Anti-Slip-Platte |
|
|
| 100 | 8800 | 17 | 99 | 29.5 | M16 x 200 | ohne Anti-Slip-Platte |
|
|
| 100 | 8800 | 22 | 99 | 32.5 | M20 x 150 | ohne Anti-Slip-Platte |
|
CAD-Downloads
Klassifizierung
- ECLASS 6.0
- 90900110
- ECLASS 7.0
- 90900109
- ECLASS 8.0
- 90900108
- ECLASS 9.0
- 90900107
- ECLASS 10.0
- 90900106
- ECLASS 11.0
- 90900105
- ECLASS 12.0
- 90900104
- ECLASS 13.0
- 90900103
- ECLASS 14.0
- 90900102
- ECLASS 15.0
- 90900101
- ECLASS 16.0
- 23010702
- Zolltarifnummer
- 73269098900
- Zolltarifnummer Ausfuhr
- 73269098
Zertifikate
Tags
| Profilform | T-Nutprofile |
|---|---|
| Anwendungsbereich | Maschinen- und Anlagenbau |
