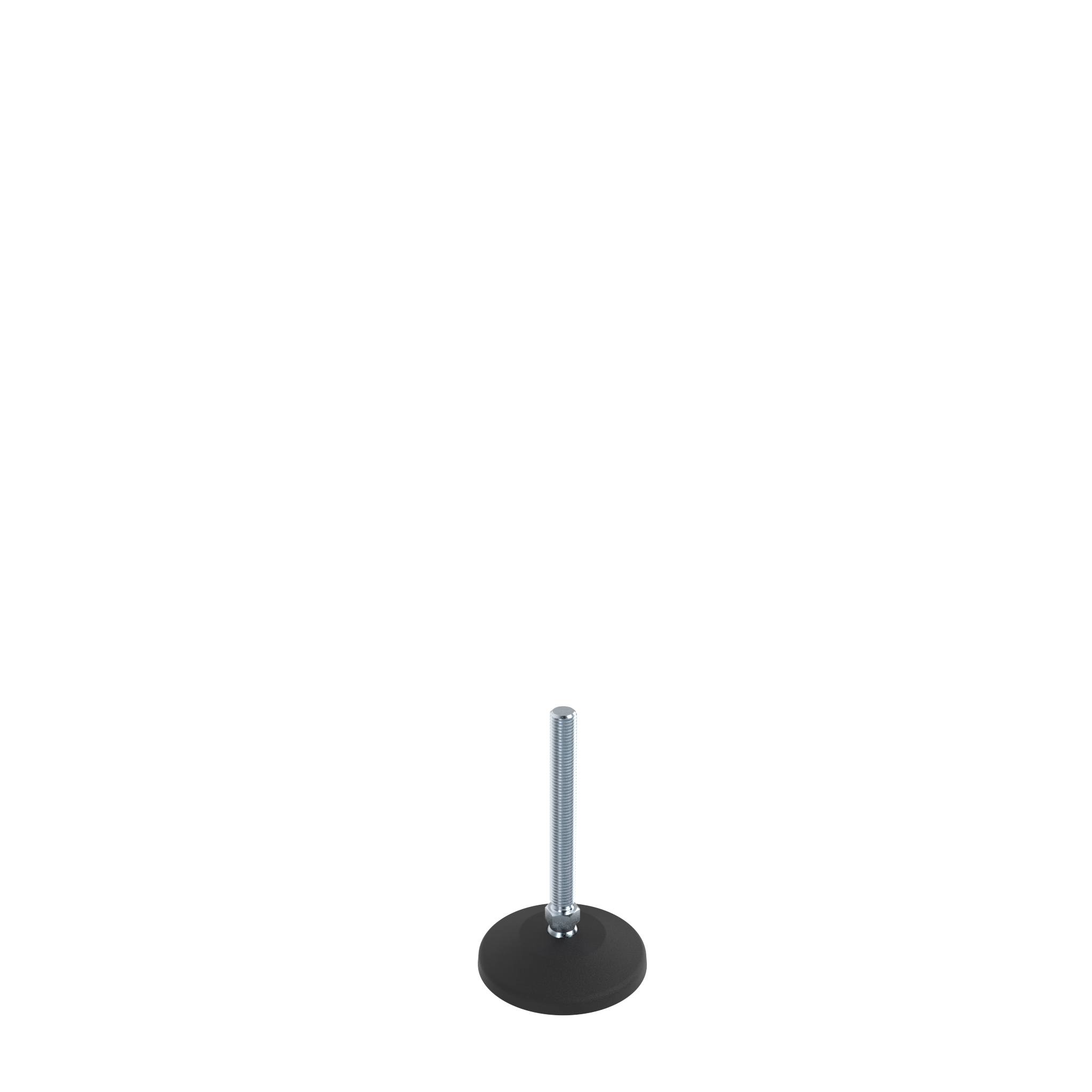

Gelenkstellfuß, PA / ST - Kugel 15
Produktnummer:
9D080K12100M
Produktinformationen "Gelenkstellfuß, PA / ST - Kugel 15"
Farbe:
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.
Teller: schwarz
Lieferländer:
weltweit
Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten
Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Stahl
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage
Oberfläche:
Gewindestange: verzinkt
Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.
| pA-Nummer: | 107391 |
|---|---|
| Liefereinheit: | 1 Stück |
| Modell: | Kunststoff PA / Stahl, ohne Anschraubbohrungen |
| Zolltarifnummer: | 73269098900 |
| Zolltarifnummer Ausfuhr: | 73269098 |
| Gewicht (g): | 138.0 |
| Kugelgelenk: | Schwenkbereich ±20° |
Varianten
| Produkt ID | Ausführung | Teller | Fmax (N) | D (mm) | F (mm) | M x L (mm) | SW (mm) |
|---|---|---|---|---|---|---|---|
| 9D030K08040M | ohne Anti-Slip-Platte | 30 | 3430 | 29 | 29.5 | M8 x 40 | 14 |
| 9D030K08080M | ohne Anti-Slip-Platte | 30 | 3430 | 29 | 29.5 | M8 x 80 | 14 |
| 9D030K10090M | ohne Anti-Slip-Platte | 30 | 4600 | 29 | 29.5 | M10 x 90 | 14 |
| 9D030K16066M | ohne Anti-Slip-Platte | 30 | 14200 | 29 | 29.5 | M16 x 66 | 17 |
| 9D040K08040M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 29.5 | M8 x 40 | 14 |
| 9D040K08080M | ohne Anti-Slip-Platte | 40 | 3430 | 39 | 29.5 | M8 x 80 | 14 |
| 9D040K10045M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 29.5 | M10 x 45 | 14 |
| 9D040K10070M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 29.5 | M10 x 70 | 14 |
| 9D040K10090M | ohne Anti-Slip-Platte | 40 | 4600 | 39 | 29.5 | M10 x 90 | 14 |
| 9D040K12066M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 29.5 | M12 x 66 | 14 |
| 9D040K12100M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 29.5 | M12 x 100 | 14 |
| 9D040K12125M | ohne Anti-Slip-Platte | 40 | 7550 | 39 | 29.5 | M12 x 125 | 14 |
| 9D040K16125M | ohne Anti-Slip-Platte | 40 | 8800 | 39 | 29.5 | M16 x 125 | 17 |
| 9D045K12066M | ohne Anti-Slip-Platte | 45 | 7550 | 44 | 29.5 | M12 x 66 | 14 |
| 9D050K08025M | ohne Anti-Slip-Platte | 50 | 3430 | 49 | 29.5 | M8 x 25 | 14 |
| 9D050K10045M | ohne Anti-Slip-Platte | 50 | 4600 | 49 | 29.5 | M10 x 45 | 14 |
| 9D050K10070M | ohne Anti-Slip-Platte | 50 | 4600 | 49 | 29.5 | M10 x 70 | 14 |
| 9D050K10125M | ohne Anti-Slip-Platte | 50 | 4600 | 49 | 29.5 | M10 x 125 | 14 |
| 9D050K10150M | ohne Anti-Slip-Platte | 50 | 4600 | 49 | 29.5 | M10 x 150 | 14 |
| 9D050K12045M | ohne Anti-Slip-Platte | 50 | 7550 | 49 | 29.5 | M12 x 45 | 14 |
| 9D050K12066M | ohne Anti-Slip-Platte | 50 | 7550 | 49 | 29.5 | M12 x 66 | 14 |
| 9D050K12100M | ohne Anti-Slip-Platte | 50 | 7550 | 49 | 29.5 | M12 x 100 | 14 |
| 9D050K12125M | ohne Anti-Slip-Platte | 50 | 7550 | 49 | 29.5 | M12 x 125 | 14 |
| 9D050K14066M | ohne Anti-Slip-Platte | 50 | 10880 | 49 | 29.5 | M14 x 66 | 14 |
| 9D050K14100M | ohne Anti-Slip-Platte | 50 | 10880 | 49 | 29.5 | M14 x 100 | 14 |
| 9D050K16100M | ohne Anti-Slip-Platte | 50 | 8800 | 49 | 29.5 | M16 x 100 | 17 |
| 9D050K16200M | ohne Anti-Slip-Platte | 50 | 8800 | 49 | 29.5 | M16 x 200 | 17 |
| 9D060K08080M | ohne Anti-Slip-Platte | 60 | 3430 | 59 | 29.5 | M8 x 80 | 14 |
| 9D060K10090M | ohne Anti-Slip-Platte | 60 | 4600 | 59 | 29.5 | M10 x 90 | 14 |
| 9D060K12066M | ohne Anti-Slip-Platte | 60 | 7550 | 59 | 29.5 | M12 x 66 | 14 |
| 9D060K12100M | ohne Anti-Slip-Platte | 60 | 7550 | 59 | 29.5 | M12 x 100 | 14 |
| 9D060K12150M | ohne Anti-Slip-Platte | 60 | 7550 | 59 | 29.5 | M12 x 150 | 14 |
| 9D060K16066M | ohne Anti-Slip-Platte | 60 | 8800 | 59 | 29.5 | M16 x 66 | 17 |
| 9D060K16125M | ohne Anti-Slip-Platte | 60 | 8800 | 59 | 29.5 | M16 x 125 | 17 |
| 9D060K20200M | ohne Anti-Slip-Platte | 60 | 8800 | 59 | 32.5 | M20 x 200 | 22 |
| 9D060K24125M | ohne Anti-Slip-Platte | 60 | 8800 | 59 | 32.5 | M24 x 125 | 24 |
| 9D080K10045M | ohne Anti-Slip-Platte | 80 | 4600 | 79 | 29.5 | M10 x 45 | 14 |
| 9D080K10070M | ohne Anti-Slip-Platte | 80 | 4600 | 79 | 29.5 | M10 x 70 | 14 |
| 9D080K10090M | ohne Anti-Slip-Platte | 80 | 4600 | 79 | 29.5 | M10 x 90 | 14 |
| 9D080K12066M | ohne Anti-Slip-Platte | 80 | 7550 | 79 | 29.5 | M12 x 66 | 14 |
| 9D080K12100M | ohne Anti-Slip-Platte | 80 | 7550 | 79 | 29.5 | M12 x 100 | 14 |
| 9D080K12125M | ohne Anti-Slip-Platte | 80 | 7550 | 79 | 29.5 | M12 x 125 | 14 |
| 9D080K12150M | ohne Anti-Slip-Platte | 80 | 7550 | 79 | 29.5 | M12 x 150 | 14 |
| 9D080K16066M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 29.5 | M16 x 66 | 14 |
| 9D080K16100M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 29.5 | M16 x 100 | 17 |
| 9D080K16125M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 29.5 | M16 x 125 | 17 |
| 9D080K16150M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 29.5 | M16 x 150 | 17 |
| 9D080K20100M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 32.5 | M20 x 100 | 22 |
| 9D080K20200M | ohne Anti-Slip-Platte | 80 | 8800 | 79 | 32.5 | M20 x 200 | 22 |
| 9D100K10045M | ohne Anti-Slip-Platte | 100 | 4600 | 99 | 29.5 | M10 x 45 | 14 |
| 9D100K12150M | ohne Anti-Slip-Platte | 100 | 7550 | 99 | 29.5 | M12 x 150 | 14 |
| 9D100K16100M | ohne Anti-Slip-Platte | 100 | 8800 | 99 | 29.5 | M16 x 100 | 17 |
| 9D100K16200M | ohne Anti-Slip-Platte | 100 | 8800 | 99 | 29.5 | M16 x 200 | 17 |
| 9D100K20150M | ohne Anti-Slip-Platte | 100 | 8800 | 99 | 32.5 | M20 x 150 | 22 |
