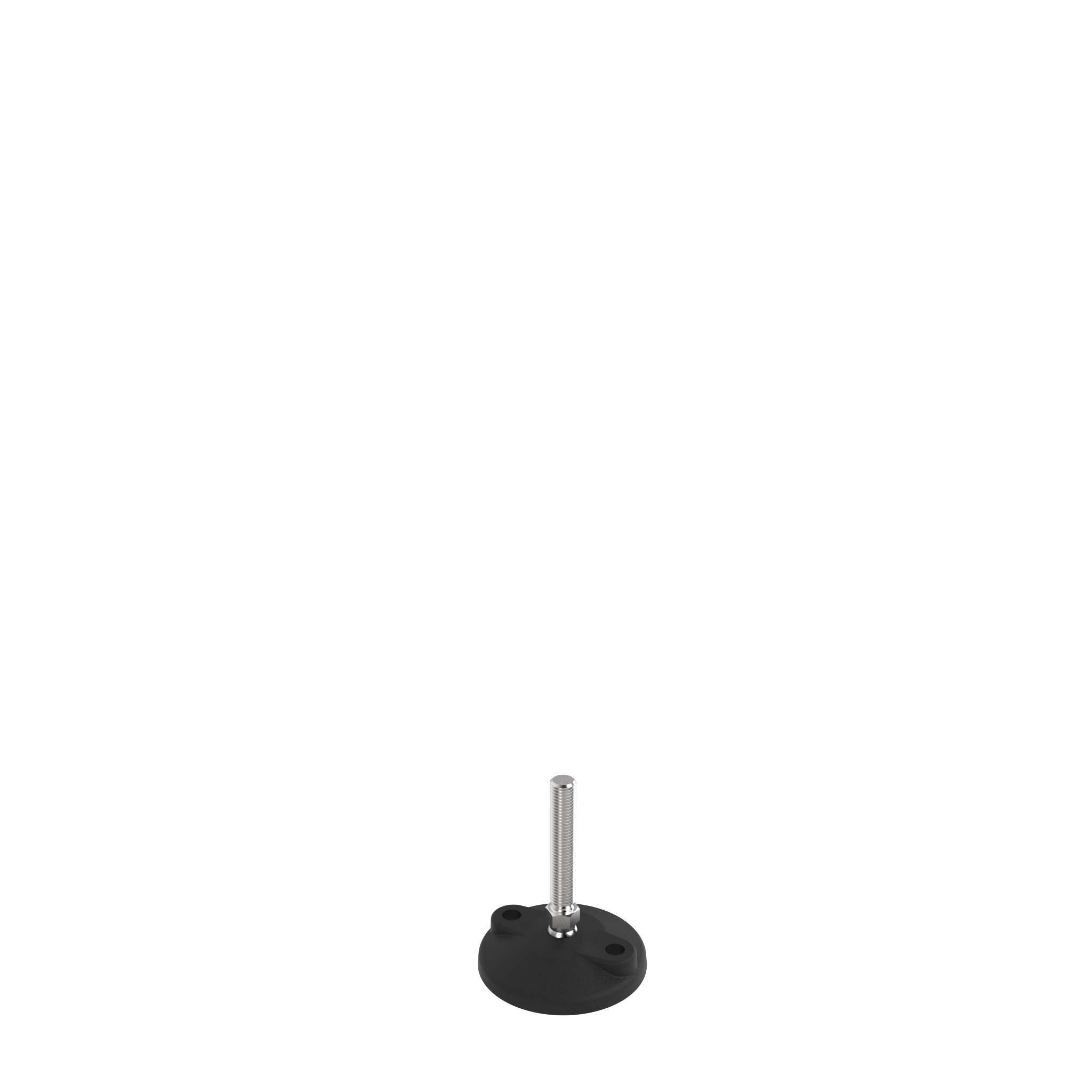

Gelenkstellfuß, PA / VA - ASB - Kugel 15

Produktinformationen "Gelenkstellfuß, PA / VA - ASB - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:

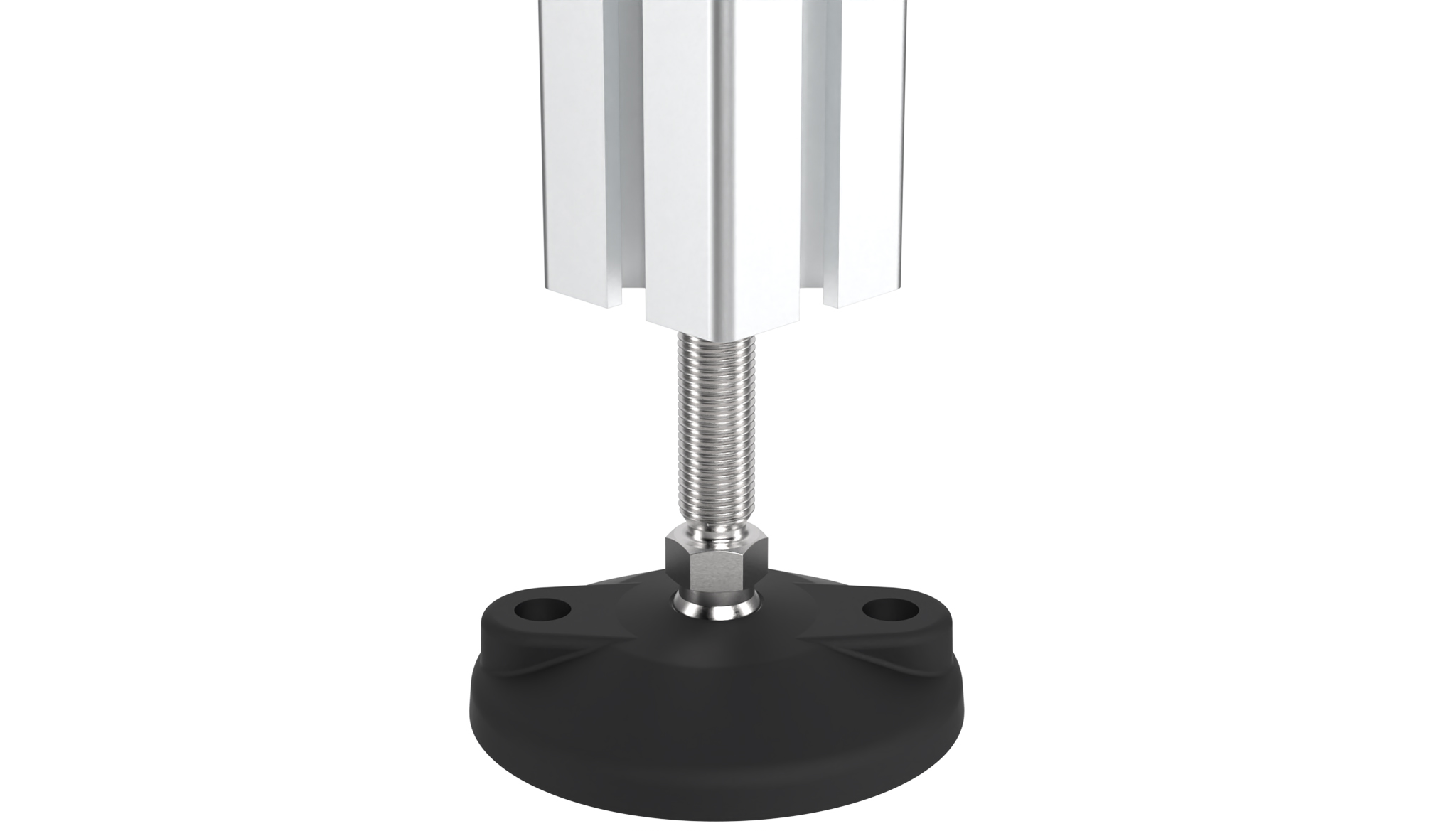

schwenkbarer, nivellierbarer Stellfuß zur Befestigung am Boden

Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage

Oberfläche:
Gewindestange: blank

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.,
* Anschraubbohrung geschlossen

Zolltarifnummer:
73269098900
Gewicht (g): 116.0
Kugelgelenk: Schwenkbereich ±20°
Liefereinheit: 1 Stück
Modell: Kunststoff PA / Edelstahl, mit Anschraubbohrungen

Varianten

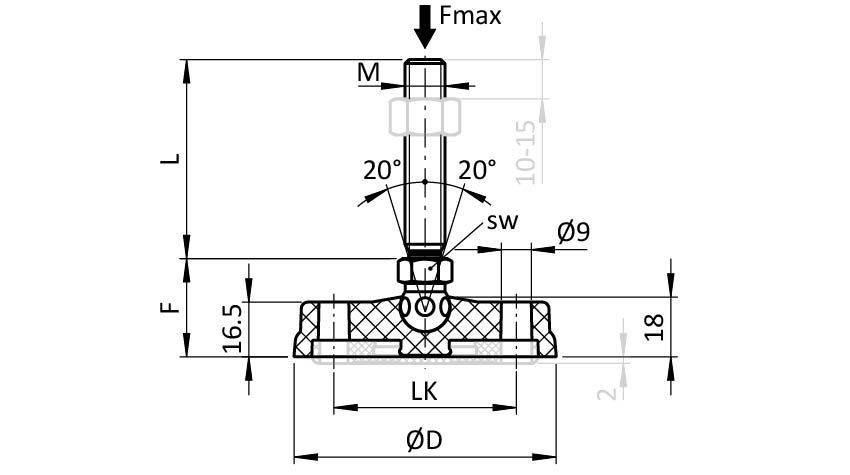

Produkt ID Ausführung Teller Fmax (N) LK (mm) D (mm) F (mm) M x L (mm) SW (mm)
9D080KB12066E ohne Anti-Slip-Platte 80 7550 55 79 29.5 M12 x 66 14
9D080KB16100E ohne Anti-Slip-Platte 80 8800 55 79 29.5 M16 x 100 17
9D080KBZ14100E ohne Anti-Slip-Platte *80 8800 55 79 29.5 M14 x 100 14
9D080KBZ16100E ohne Anti-Slip-Platte *80 8800 55 79 29.5 M16 x 100 17
9D100KBZ14125E ohne Anti-Slip-Platte *100 8800 74 99 29.5 M14 x 125 14
9D100KBZ16100E ohne Anti-Slip-Platte *100 8800 74 99 29.5 M16 x 100 17
9D100KBZ20100E ohne Anti-Slip-Platte *100 8800 74 99 32.5 M20 x 100 22
