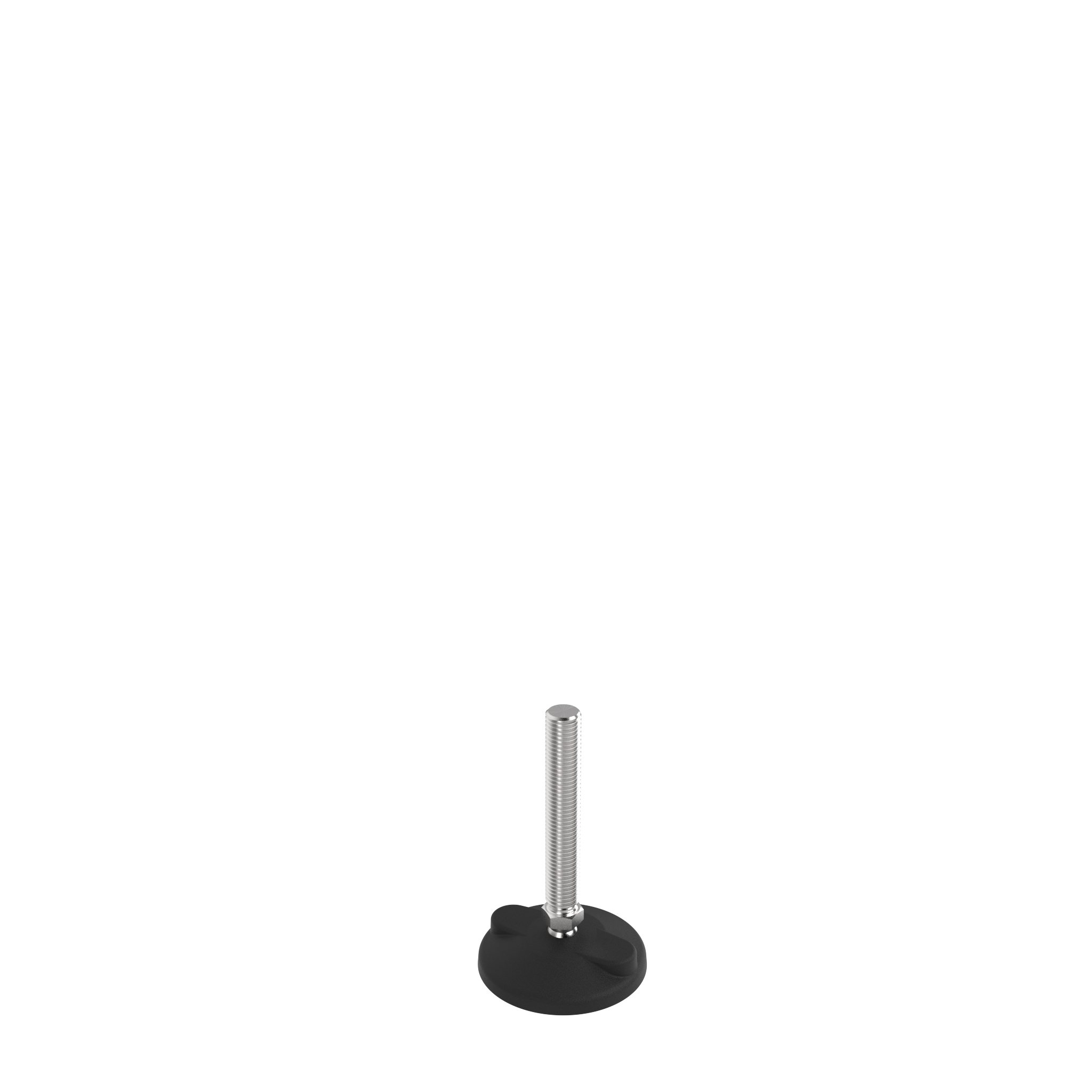

Gelenkstellfuß, PA / VA - ASB - Kugel 15

Produktinformationen "Gelenkstellfuß, PA / VA - ASB - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zur Befestigung am Boden

Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage

Oberfläche:
Gewindestange: blank

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.,
* Anschraubbohrung geschlossen

Zolltarifnummer:
73269098900

Gewicht (g):	202.0
Kugelgelenk:	Schwenkbereich ±20°
Liefereinheit:	1 Stück
Modell:	Kunststoff PA / Edelstahl, mit Anschraubbohrungen

Varianten

Produkt ID	Ausführung	Teller	Fmax (N)	LK (mm)	D (mm)	F (mm)	M x L (mm)	SW (mm)
9D080KB12066E	ohne Anti-Slip-Platte	80	7550	55	79	29.5	M12 x 66	14
9D080KB16100E	ohne Anti-Slip-Platte	80	8800	55	79	29.5	M16 x 100	17
9D080KBZ14100E	ohne Anti-Slip-Platte	*80	8800	55	79	29.5	M14 x 100	14
9D080KBZ16100E	ohne Anti-Slip-Platte	*80	8800	55	79	29.5	M16 x 100	17
9D100KBZ14125E	ohne Anti-Slip-Platte	*100	8800	74	99	29.5	M14 x 125	14
9D100KBZ16100E	ohne Anti-Slip-Platte	*100	8800	74	99	29.5	M16 x 100	17
9D100KBZ20100E	ohne Anti-Slip-Platte	*100	8800	74	99	32.5	M20 x 100	22
