Knoten-Verbindungswinkel AL 2-Loch, 1 Nut

Beschreibung:

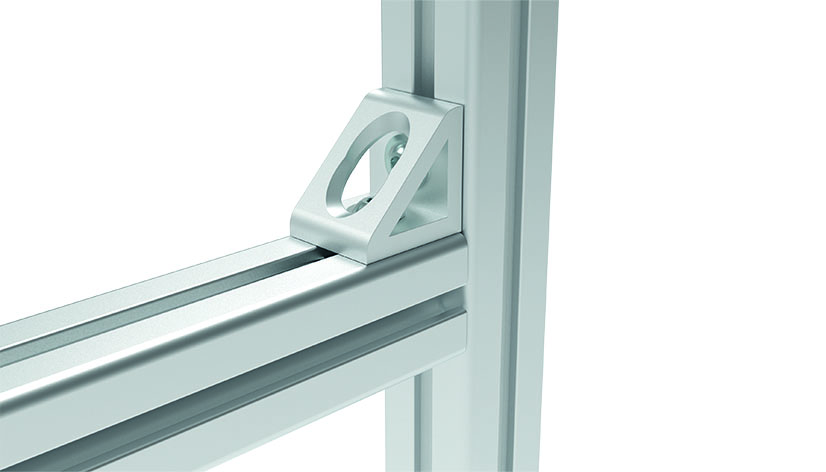

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen

Material:
Aluminium

Oberfläche:
eloxiert

Farbe:
alufarbig

Lieferländer:
Nordamerika

Varianten

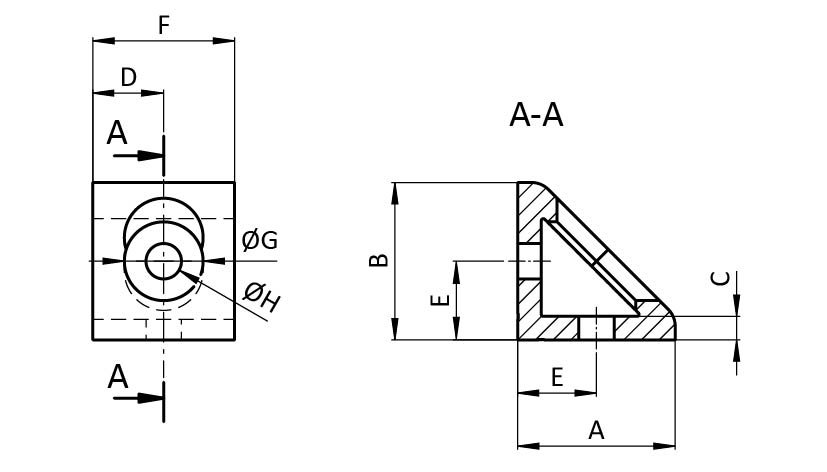

Teil-Nr.	H (mm)	B (mm)	C (mm)	L (mm)	D1 (mm)	D2 (mm)	Rastermaß (mm)	E (mm)
093W8203N05	3.0	18.0	10.0	20.0	5.5	12.0	20	9.0
093W8104N06	4.8 (0.19")	22.4 (0.88")	12.7 (0.50")	25.4 (1.00")	6.9 (0.27")	12.7 (0.50")	25.4 (1")	11.2 (0.44")
093W8303N08	5.0	27.0	15.0	30.0	7.0	14.0	30	13.5
093W8384N08	6.4 (0.25")	33.0 (1.30")	19.1 (0.75")	38.1 (1.50")	8.9 (0.35")	20.1 (0.79")	38.1 (1.5")	16.5 (0.65")
093W8404N08	6.0	36.0	20.0	40.0	9.0	20.0	40	18.0
093W8421N10	6.0	41.0	22.5	45.0	9.0	20.0	45	20.5
