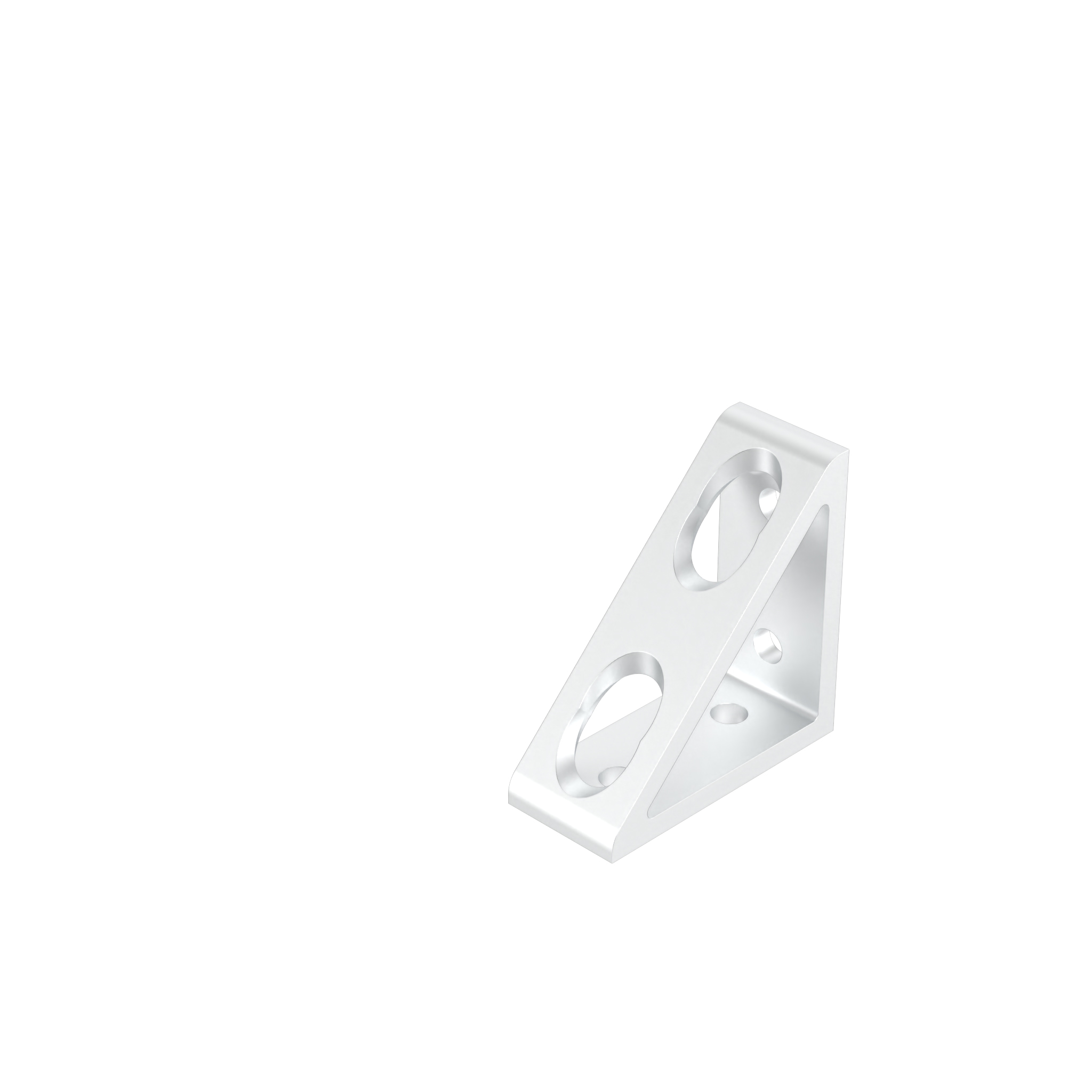

Knoten-Verbindungswinkel AL 4-Loch, 1 Nut

Produktinformationen "Knoten-Verbindungswinkel AL 4-Loch, 1 Nut"

Farbe:
alufarbig, schwarz

Lieferländer:
Nordamerika

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen

Material:
Aluminium

Oberfläche:
eloxiert
Liefereinheit (1): 1
Gewicht (g): 105.2
Liefereinheit: 10 Stück
Modell: Aluminium

Varianten

Produkt ID Farbe A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) Raster
093W8103N06 alufarbig 50.8 (2.00") 50.8 (2.00") 4.8 (0.19") 11.2 (0.44") 12.7 (0.50") 22.4 (0.88") 12.7 (0.50") 25.4 (1") 6.9 (0.27") 25.4 (1")
093W8103N06S schwarz 50.8 (2.00") 50.8 (2.00") 4.8 (0.19") 11.2 (0.44") 12.7 (0.50") 22.4 (0.88") 12.7 (0.50") 25.4 (1") 6.9 (0.27") 25.4 (1")
093W8302N08 alufarbig 60.0 60.0 5.0 13.5 14.0 27.0 15.0 30.0 7.0 30
093W8302N08S schwarz 60.0 60.0 5.0 13.5 14.0 27.0 15.0 30.0 7.0 30
093W8383N08 alufarbig 76.2 (3.00") 76.2 (3.00") 6.4 (0.25") 16.5 (0.65") 20.1 (0.79") 33.0 (1.30") 19.1 (0.75") 38.1 (1.50") 8.9 (0.35") 38.1 (1.5")
093W8383N08S schwarz 76.2 (3.00") 76.2 (3.00") 6.4 (0.25") 16.5 (0.65") 20.1 (0.79") 33.0 (1.30") 19.1 (0.75") 38.1 (1.50") 8.9 (0.35") 38.1 (1.5")
093W8403N08 alufarbig 80.0 80.0 6.0 18.0 20.0 36.0 20.0 40.0 9.0 40
093W8403N08S schwarz 80.0 80.0 6.0 18.0 20.0 36.0 20.0 40.0 9.0 40
093W8451N10 alufarbig 90.0 90.0 6.0 20.5 20.0 41.0 22.5 45.0 9.0 45
093W8451N10S schwarz 90.0 90.0 6.0 20.5 20.0 41.0 22.5 45.0 9.0 45
