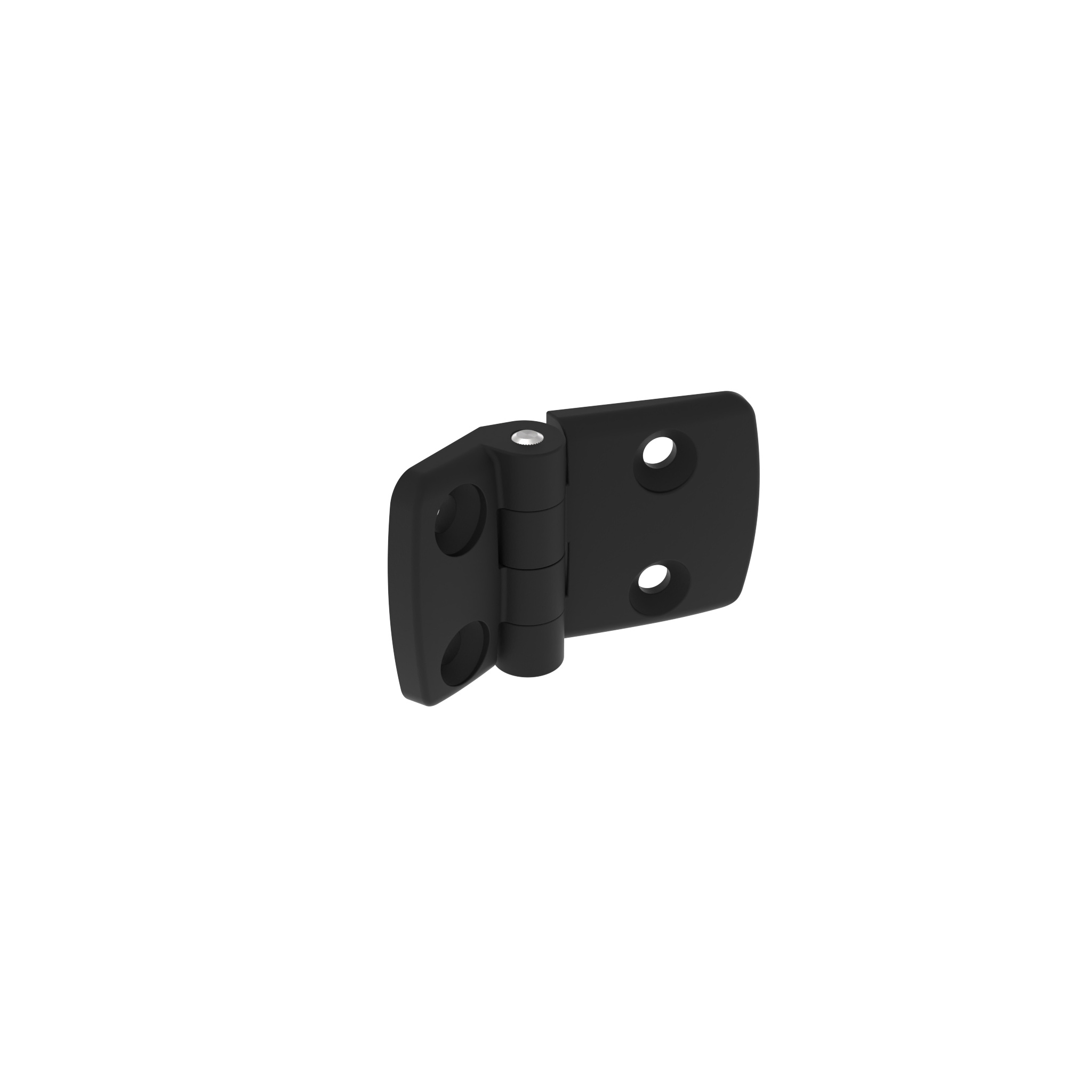

Kunststoff-Kombischarnier 30, nicht aushängbar, schwarz

Produktinformationen "Kunststoff-Kombischarnier 30, nicht aushängbar, schwarz"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile

Material:
Flügel: Kunststoff PA, glasfaserverstärkt;
Achse: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf Anfrage

Zolltarifnummer:
39263000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 43.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: nicht aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm) Nut N (mm)
095K3030F00 nicht aushängbar 30 / 30 400 - 17.5 17.5 29.5 29.5 -
095K3030F06 nicht aushängbar 30 / 30 400 - 17.5 17.5 29.5 29.5 6
095K3030F08 nicht aushängbar 30 / 30 400 - 17.5 17.5 29.5 29.5 8
095K3035F00 nicht aushängbar 30 / 35 400 - 17.5 20.0 29.5 36.0 -
095K3040F00 nicht aushängbar 30 / 40 450 750 17.5 22.5 29.5 38.5 -
095K3045F00 nicht aushängbar 30 / 45 450 750 17.5 25.0 29.5 43.5 -
095K3050F00 nicht aushängbar 30 / 50 425 - 17.5 27.5 29.5 48.5 -
095K3060F00 nicht aushängbar 30 / 60 - 850 17.5 32.5 29.5 57.5 -
