Kunststoffscharniere

Kunststoffscharniere sind die leichte, korrosionsfreie Alternative für Anwendungen, bei denen Gewicht, Chemikalienbeständigkeit oder elektrische Isolation eine Rolle spielen. FATH führt Kunststoffscharniere in verschiedenen Baugrößen, passend für Aluminiumprofil-Konstruktionen im Maschinenbau und in der Industrie.

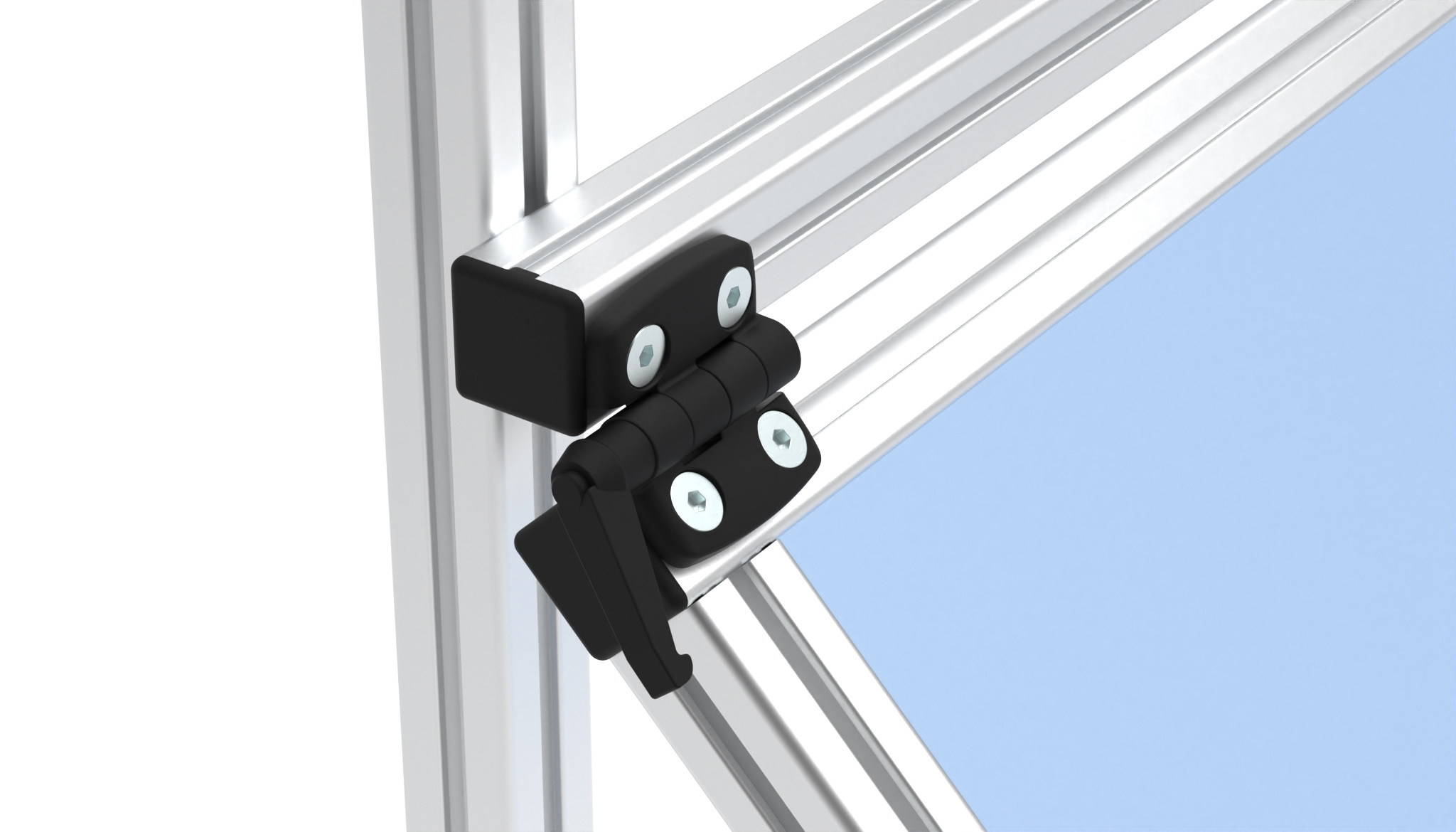

Kombischarniere

Kombischarniere

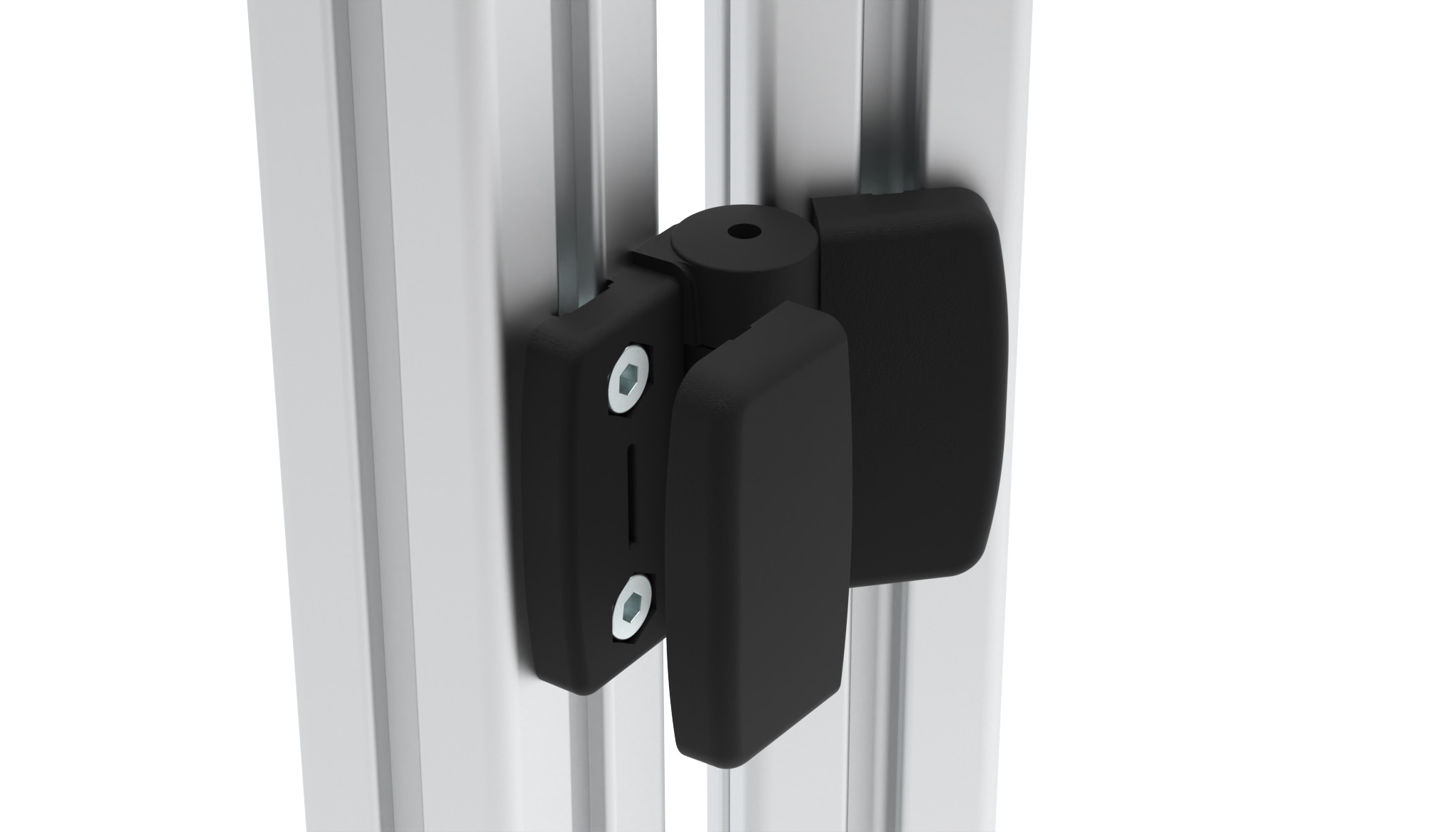

Systemscharniere

Systemscharniere

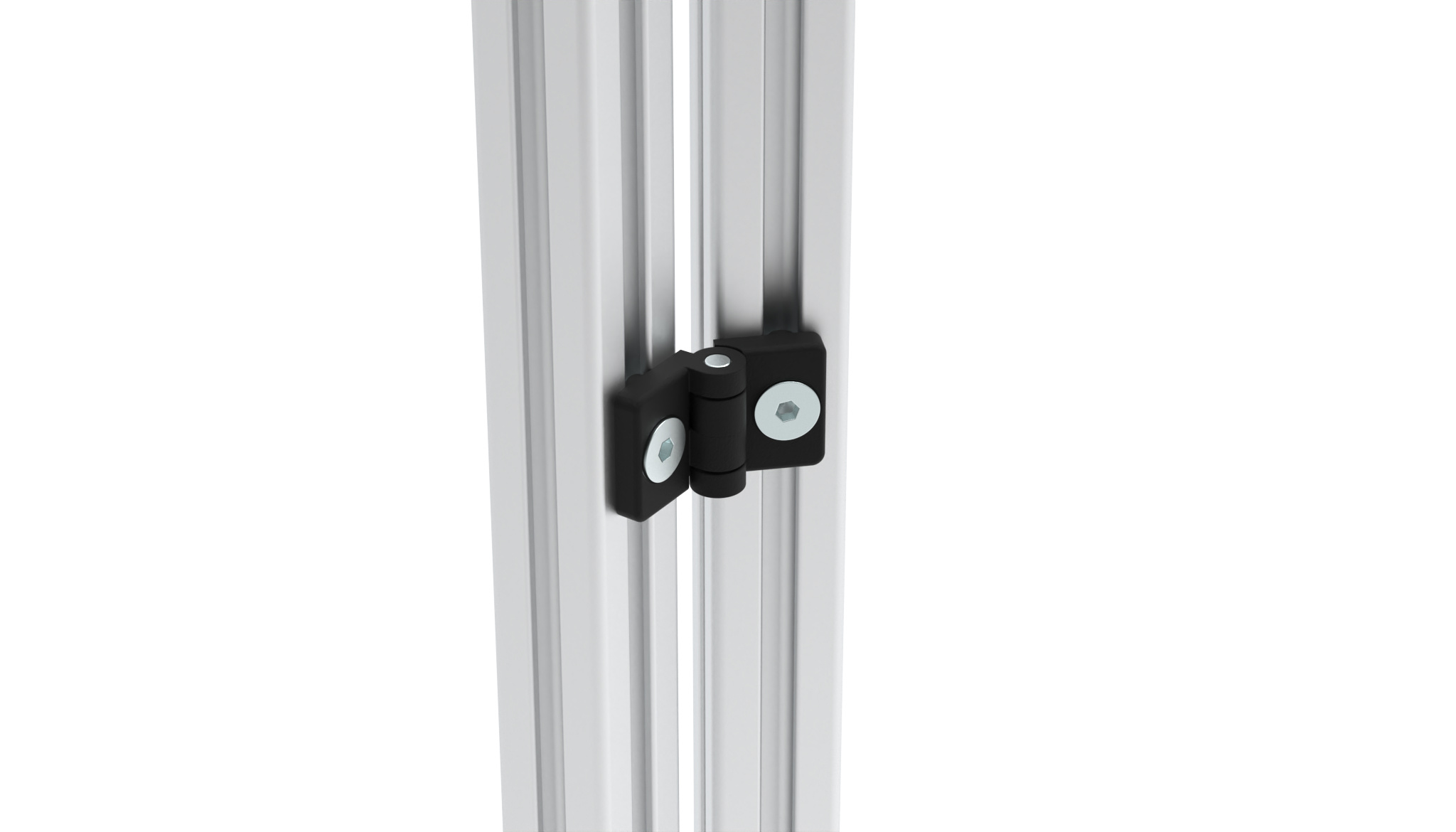

Kunststoffscharniere 20 MINI

Kunststoffscharniere 20 MINI

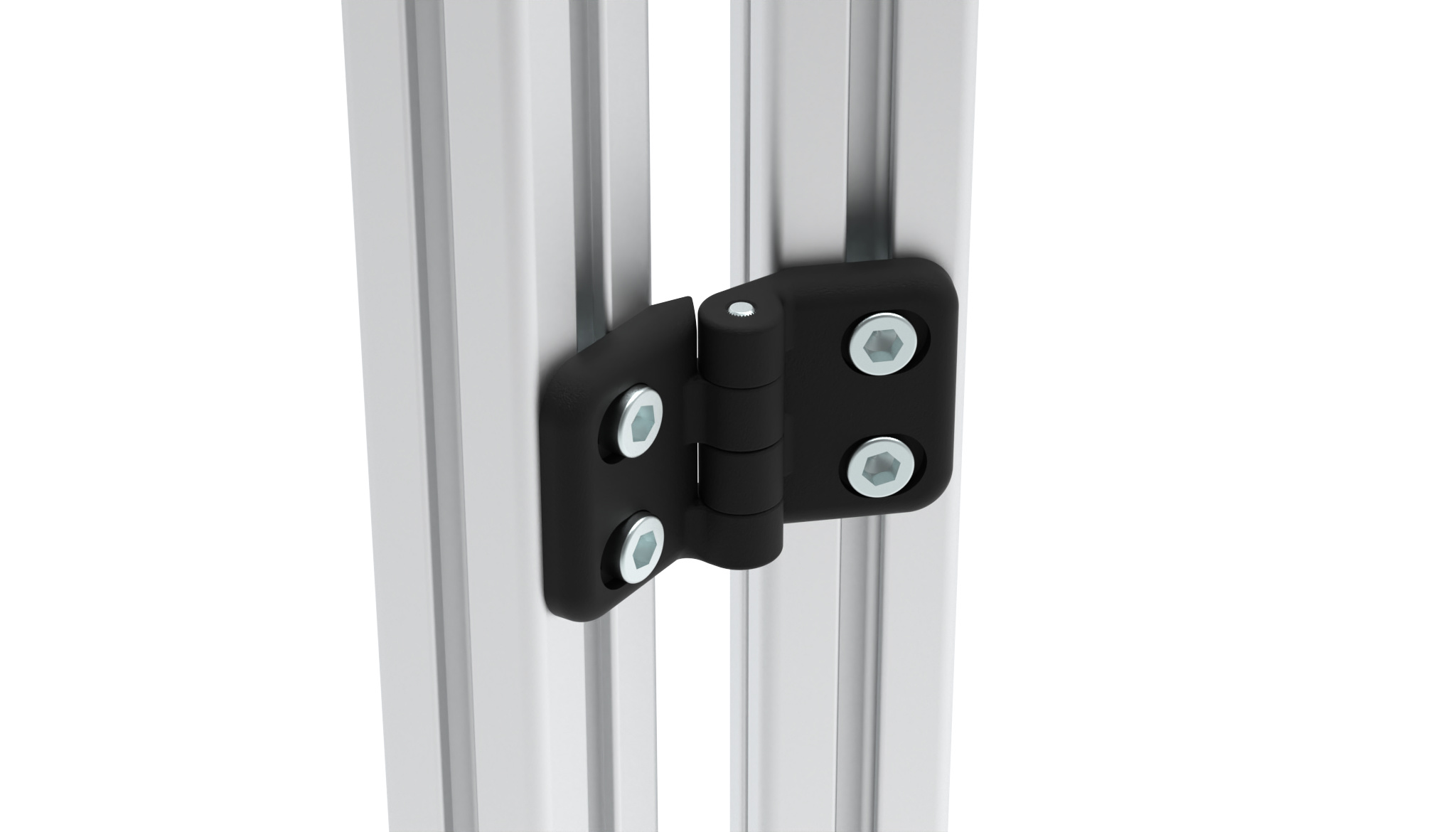

Kunststoffscharniere leicht 35 - 40

Kunststoffscharniere leicht 35 - 40

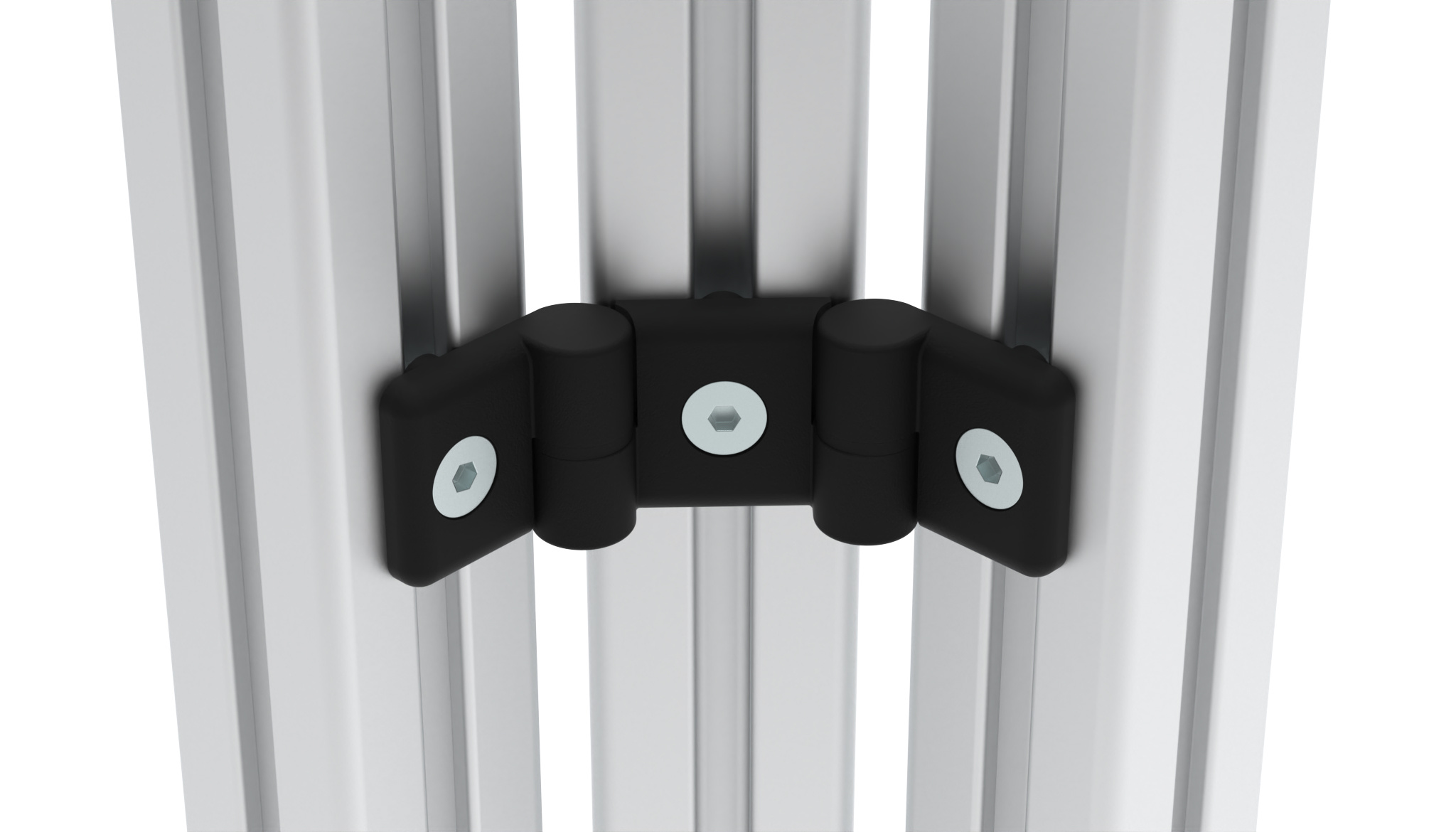

Kunststoffscharniere 32

Kunststoffscharniere 32

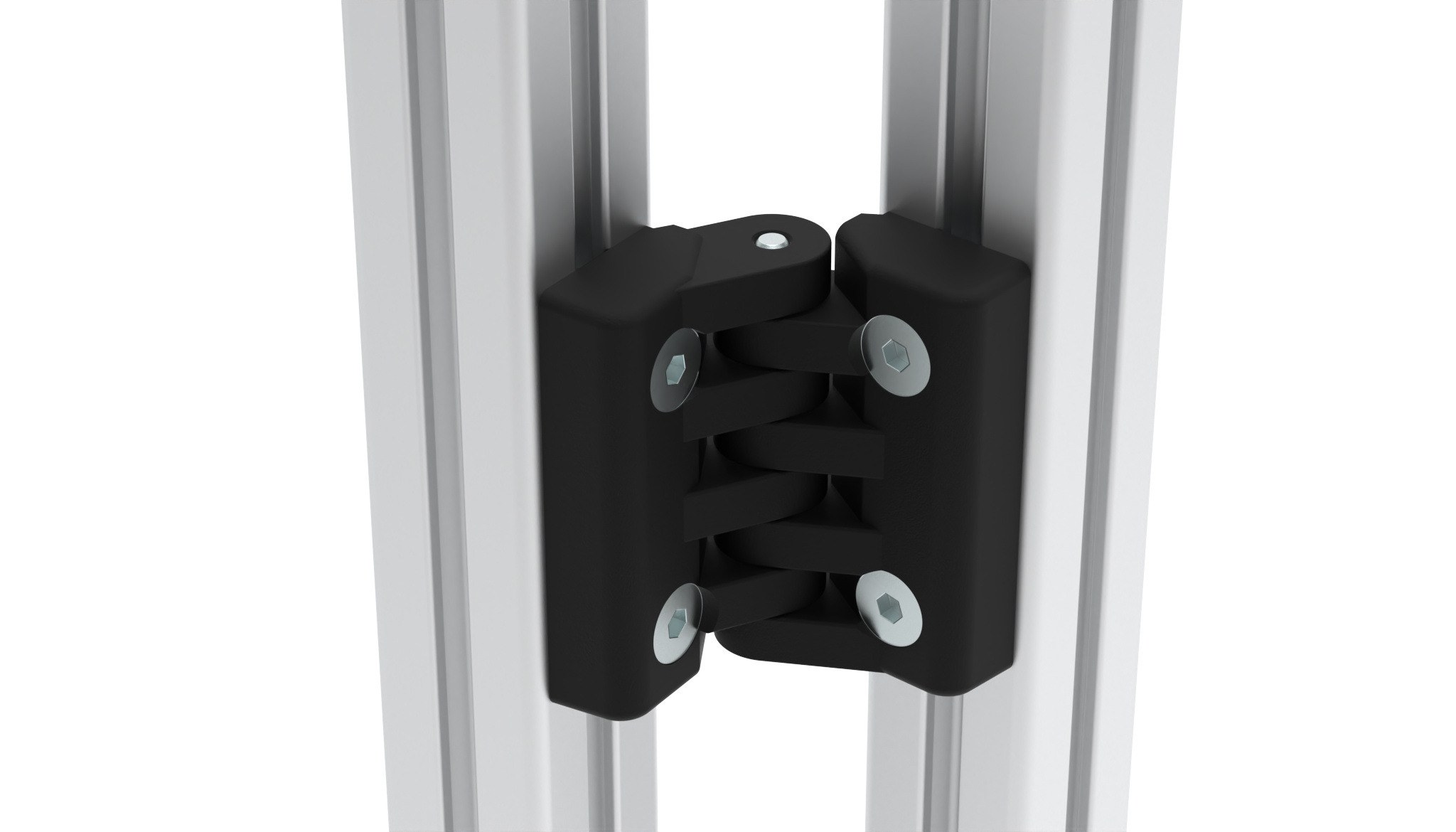

Kunststoffscharniere schwer

Kunststoffscharniere schwer

Produkte filtern

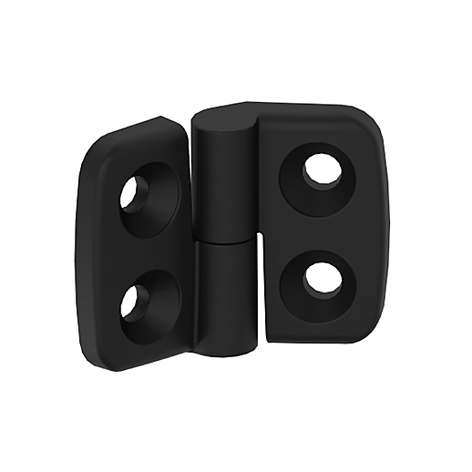

Kunststoff-Kombischarnier 20 MINI, aushängbar – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 20 MINI, aushängbar

Ausführung: L: links Kombination: 20 / 20 FAmax (N): 50 FRmax (N): 100

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschrauben M4Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €

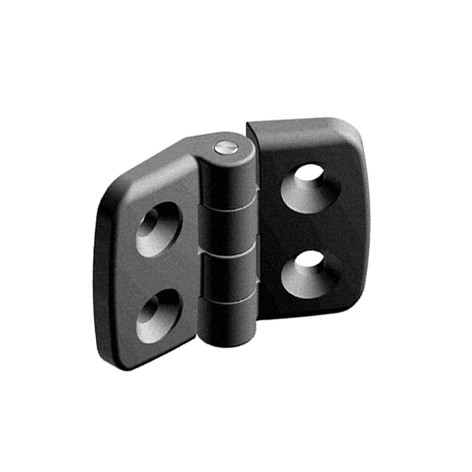

Kunststoff-Kombischarnier 20 MINI, nicht aushängbar – Produktabbildung

Kunststoff-Kombischarnier 20 MINI, nicht aushängbar

Ausführung: nicht aushängbar Kombination: 20 / 20 FAmax (N): 200 FRmax (N): 400

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschrauben M4Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €

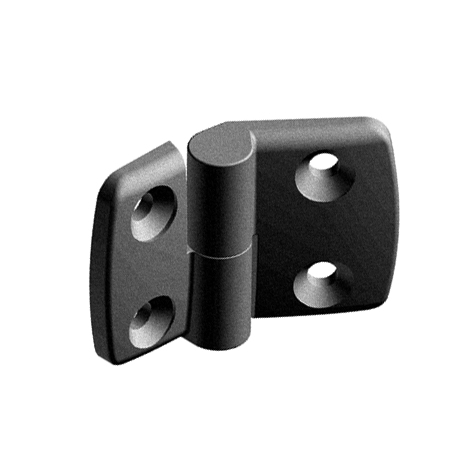

Kunststoff-Kombischarnier 25, aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 25, aushängbar, schwarz

Ausführung: L: links Nut N (mm): - B1 (mm): 26.0 B2 (mm): 26.0 Kombination: 25 / 25 FAmax (N): 425 FRmax (N): 625 A1 (mm): 15.0 A2 (mm): 15.0

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 30 – Produktabbildung aller Ausführungen

Systemscharnier 30

Nut N (mm): - FAmax (N): 350 FRmax (N): 400

Beschreibung:für Flächenelemente und Aluminiumprofile, mit AbdeckkappenMaterial:Kunststoff PA, glasfaserverstärktFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf AnfrageExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 40 – Produktabbildung aller Ausführungen

Systemscharnier 40

Nut N (mm): - FAmax (N): 425 FRmax (N): 600

Beschreibung:für Flächenelemente und Aluminiumprofile; mit AbdeckkappenMaterial:Kunststoff PA, glasfaserverstärktFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf AnfrageExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 30 mit Rast-Funktion – Produktabbildung aller Ausführungen

Systemscharnier 30 mit Rast-Funktion

Nut N (mm): - FAmax (N): 350 FRmax (N): 400

Beschreibung:für Flächenelemente und Aluminiumprofile, mit Abdeckkappen, hält Türen und Klappen im Winkel von 85° oder 175° offen bzw. hält sie sicher verschlossenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf Anfrage; *+/- 25% des SollwertesExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 40 mit Rast-Funktion – Produktabbildung aller Ausführungen

Systemscharnier 40 mit Rast-Funktion

Nut N (mm): - FAmax (N): 425 FRmax (N): 600

Beschreibung:für Flächenelemente und Aluminiumprofile, mit Abdeckkappen, hält Türen und Klappen im Winkel von 85° oder 175° offen bzw. hält sie sicher verschlossenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf Anfrage; *+/- 25% des SollwertesExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 30 mit einstellbarer Friktion – Produktabbildung aller Ausführungen

Systemscharnier 30 mit einstellbarer Friktion

Nut N (mm): - FAmax (N): 325 FRmax (N): 400 Friktionsmoment (Nm): 0-5

Beschreibung:für Flächenelemente und Aluminiumprofile, hält Türen und Klappen in jedem Winkel fest; stufenlos einstellbar von 0 - 5 Nm Drehmoment; auch als Aufsteller für leichte Klappen einsetzbarMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf AnfrageExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Systemscharnier 40 mit einstellbarer Friktion – Produktabbildung aller Ausführungen

Systemscharnier 40 mit einstellbarer Friktion

Nut N (mm): - FAmax (N): 425 FRmax (N): 600 Friktionsmoment (Nm): 0-5

Beschreibung:für Flächenelemente und Aluminiumprofile, hält Türen und Klappen in jedem Winkel fest; stufenlos einstellbar von 0 - 5 Nm Drehmoment; auch als Aufsteller für leichte Klappen einsetzbarMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Schrauben M6, rückseitig mit Sechskantmuttern und SchraubenHinweis:Kombinationen unterschiedlicher Flügel auf AnfrageExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

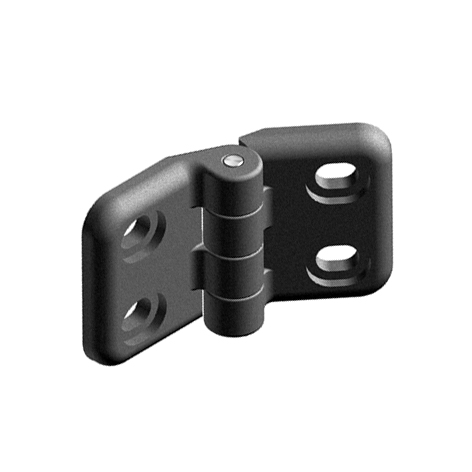

Kunststoffscharnier leicht 35 - 40, schwarz – Produktabbildung

Kunststoffscharnier leicht 35 - 40, schwarz

FAmax (N): 300 FRmax (N): 500

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Linsen- oder Zylinderschrauben M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

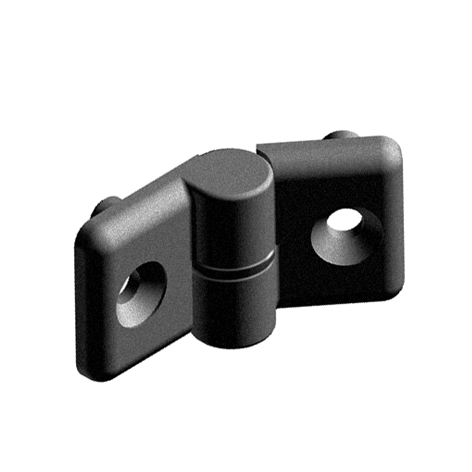

Kunststoffscharnier 32 x 60, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier 32 x 60, schwarz

Ausführung: L: links Nut N (mm): 8 FAmax (N): 100 FRmax (N): 200

Beschreibung:für AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

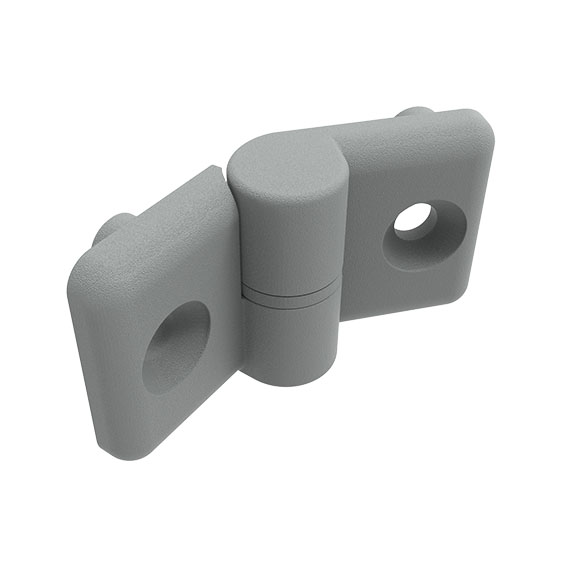

Kunststoffscharnier 32 x 60, grau – Produktabbildung

Kunststoffscharnier 32 x 60, grau

Ausführung: L: links Nut N (mm): 8 FAmax (N): 100 FRmax (N): 200

Beschreibung:für AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:grau ≈ RAL 7042Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

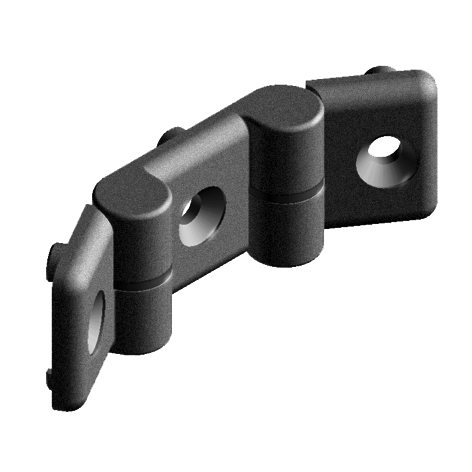

Kunststoffscharnier 32 x 100, doppelt, schwarz – Produktabbildung

Kunststoffscharnier 32 x 100, doppelt, schwarz

Nut N (mm): 8 FAmax (N): 100 FRmax (N): 200

Beschreibung:für AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Kunststoffscharnier schwer 30, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier schwer 30, schwarz

Ausführung: - Nut N (mm): - B1 (mm): 30.0 B2 (mm): 30.0 Kombination: 30 / 30 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 17.5 A2 (mm): 17.5

Beschreibung:für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für ZentrierbolzenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: Edelstahl Montageset: StahlOberfläche:Achse: blank Montageset: verzinktFarbe:Flügel: schwarzBefestigung:vorderseitig mit Senkschraube M6Montageset 1:2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 16, 2 Hammermuttern Nut 8 - M6Montageset 2:1 Schraube DIN EN ISO 10642 (DIN 7991) - M6 x 16, 1 Hammermutter Nut 8 - M6, 1 Schraube DIN EN ISO 10642 (DIN 7991) - M6 x 18, 1 Hammermutter Nut 10 - M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

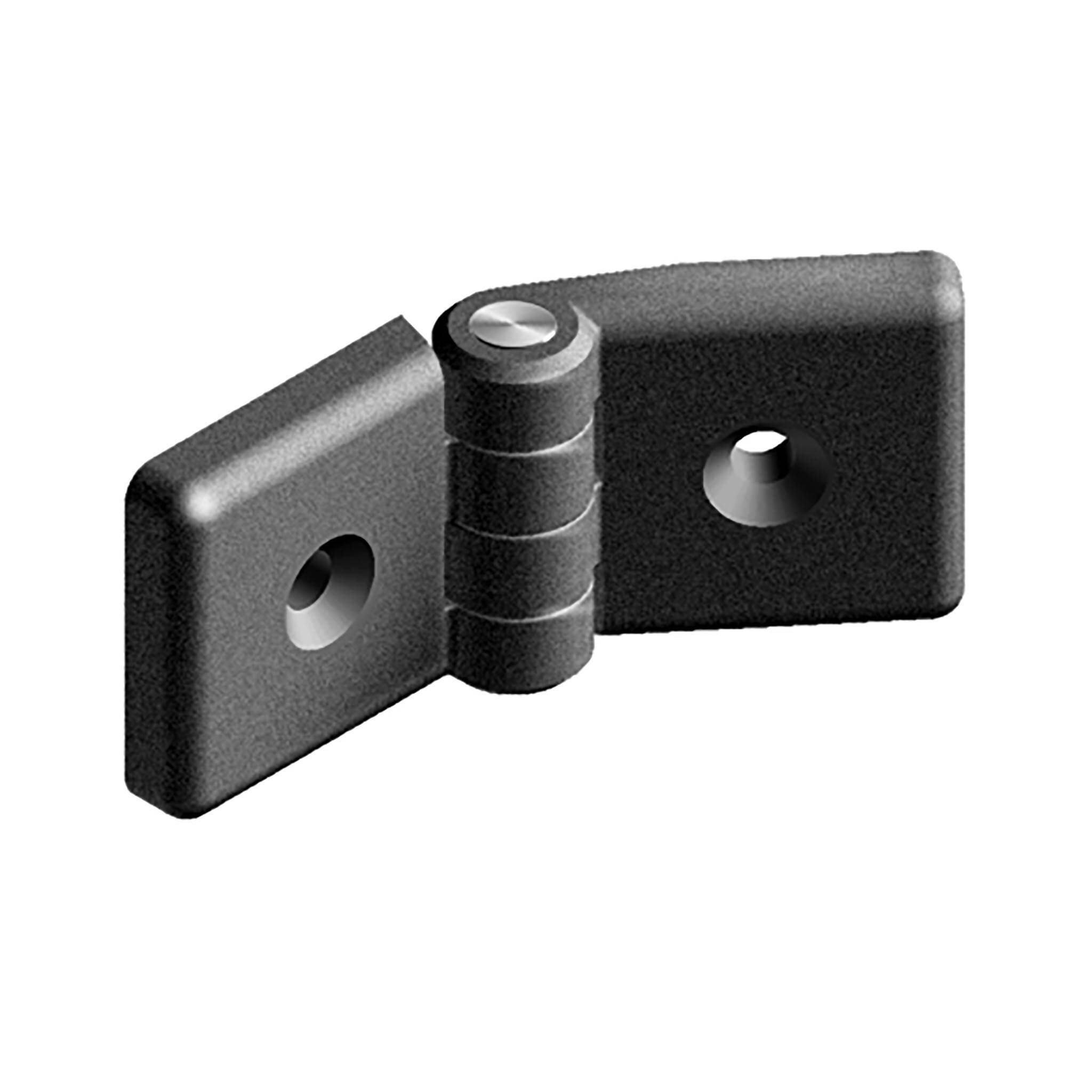

Kunststoffscharnier schwer 40, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier schwer 40, schwarz

Ausführung: - Nut N (mm): - B1 (mm): 39.0 B2 (mm): 39.0 Kombination: 40 / 40 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 22.5 A2 (mm): 22.5

Beschreibung:für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für ZentrierbolzenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: Edelstahl Montageset: StahlOberfläche:Achse: blank Montageset: verzinktFarbe:Flügel: schwarzBefestigung:vorderseitig mit Senkschraube M6Montageset:2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 Hammermuttern Nut 10 - M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Kunststoffscharnier schwer 30, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier schwer 45

Ausführung: - Nut N (mm): - B1 (mm): 45.0 B2 (mm): 45.0 Kombination: 45 / 45 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 25.0 A2 (mm): 25.0

Beschreibung:für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für ZentrierbolzenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: Edelstahl Montageset: StahlOberfläche:Achse: blank Montageset: verzinktFarbe:Flügel: schwarzBefestigung:vorderseitig mit Senkschraube M6Montageset:2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 Hammermuttern Nut 10 - M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Kunststoffscharnier schwer 30, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier schwer 60

Ausführung: 60 / 60 Nut N (mm): 10 B1 (mm): 60.0 B2 (mm): 60.0 FAmax (N): 130.0 FRmax (N): 280.0 A1 (mm): 32.5 A2 (mm): 32.5

Beschreibung:für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für ZentrierbolzenMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: Edelstahl Montageset: StahlOberfläche:Achse: blank Montageset: verzinktFarbe:Flügel: schwarzBefestigung:vorderseitig mit Senkschraube M6Montageset:2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 Hammermuttern Nut 10 - M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

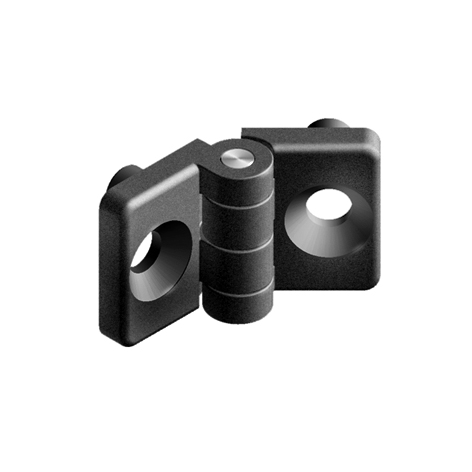

Kunststoffscharnier 20 MINI, schwarz – Produktabbildung aller Ausführungen

Kunststoffscharnier 20 MINI, schwarz

Nut N (mm): - FAmax (N): 240 FRmax (N): 300

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M5Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €
Kunststoffscharnier schwer 65 x 64 – Produktabbildung

Kunststoffscharnier schwer 65 x 64

FAmax (N): 1520 FRmax (N): 2850

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf AnfrageLieferländer:weltweit

0,00 €

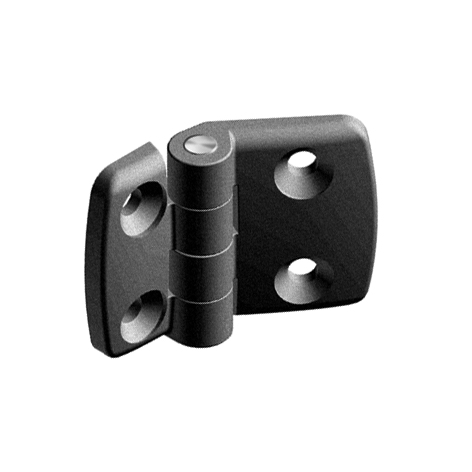

Kunststoff-Kombischarnier 25, nicht aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 25, nicht aushängbar, schwarz

Ausführung: nicht aushängbar Nut N (mm): - B1 (mm): 26.0 B2 (mm): 26.0 Kombination: 25 / 25 FAmax (N): 380 FRmax (N): 500 A1 (mm): 15.0 A2 (mm): 15.0

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €
Kunststoff-Kombischarnier 30, aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 30, aushängbar, schwarz

Ausführung: L: links Nut N (mm): - B1 (mm): 29.5 B2 (mm): 29.5 Kombination: 30 / 30 FAmax (N): 500 FRmax (N): 750 A1 (mm): 17.5 A2 (mm): 17.5

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt; Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €

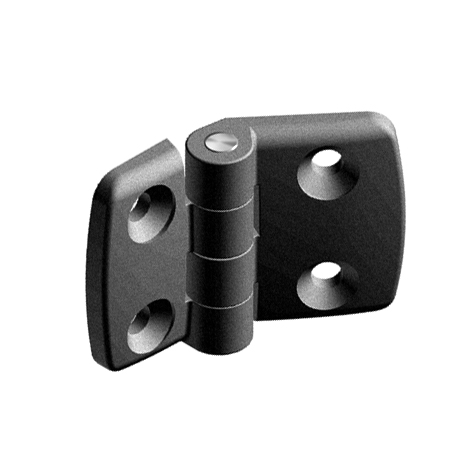

Kunststoff-Kombischarnier 30, nicht aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 30, nicht aushängbar, schwarz

Ausführung: nicht aushängbar Nut N (mm): - B1 (mm): 29.5 B2 (mm): 29.5 Kombination: 30 / 30 FAmax (N): 400 FRmax (N): 700 A1 (mm): 17.5 A2 (mm): 17.5

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt; Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €

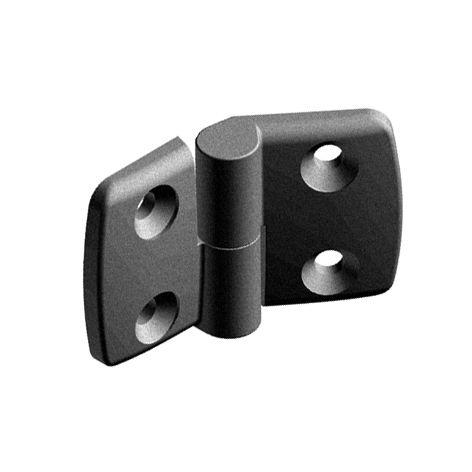

Kunststoff-Kombischarnier 35, aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 35, aushängbar, schwarz

Ausführung: L: links Nut N (mm): - B1 (mm): 36.0 B2 (mm): 36.0 Kombination: 35 / 35 FAmax (N): 400 FRmax (N): 750 A1 (mm): 20.0 A2 (mm): 20.0

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt; Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €

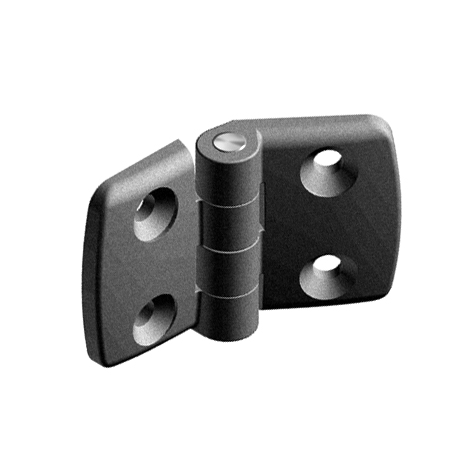

Kunststoff-Kombischarnier 35, nicht aushängbar, schwarz – Produktabbildung aller Ausführungen

Kunststoff-Kombischarnier 35, nicht aushängbar, schwarz

Ausführung: nicht aushängbar Nut N (mm): - B1 (mm): 36.0 B2 (mm): 36.0 Kombination: 35 / 35 FAmax (N): 400 FRmax (N): 700 A1 (mm): 20.0 A2 (mm): 20.0

Beschreibung:für Flächenelemente und AluminiumprofileMaterial:Flügel: Kunststoff PA, glasfaserverstärkt; Achse: EdelstahlFarbe:schwarzBefestigung:vorderseitig mit Senkschraube M6Extras:ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf AnfrageLieferländer:weltweit

0,00 €
