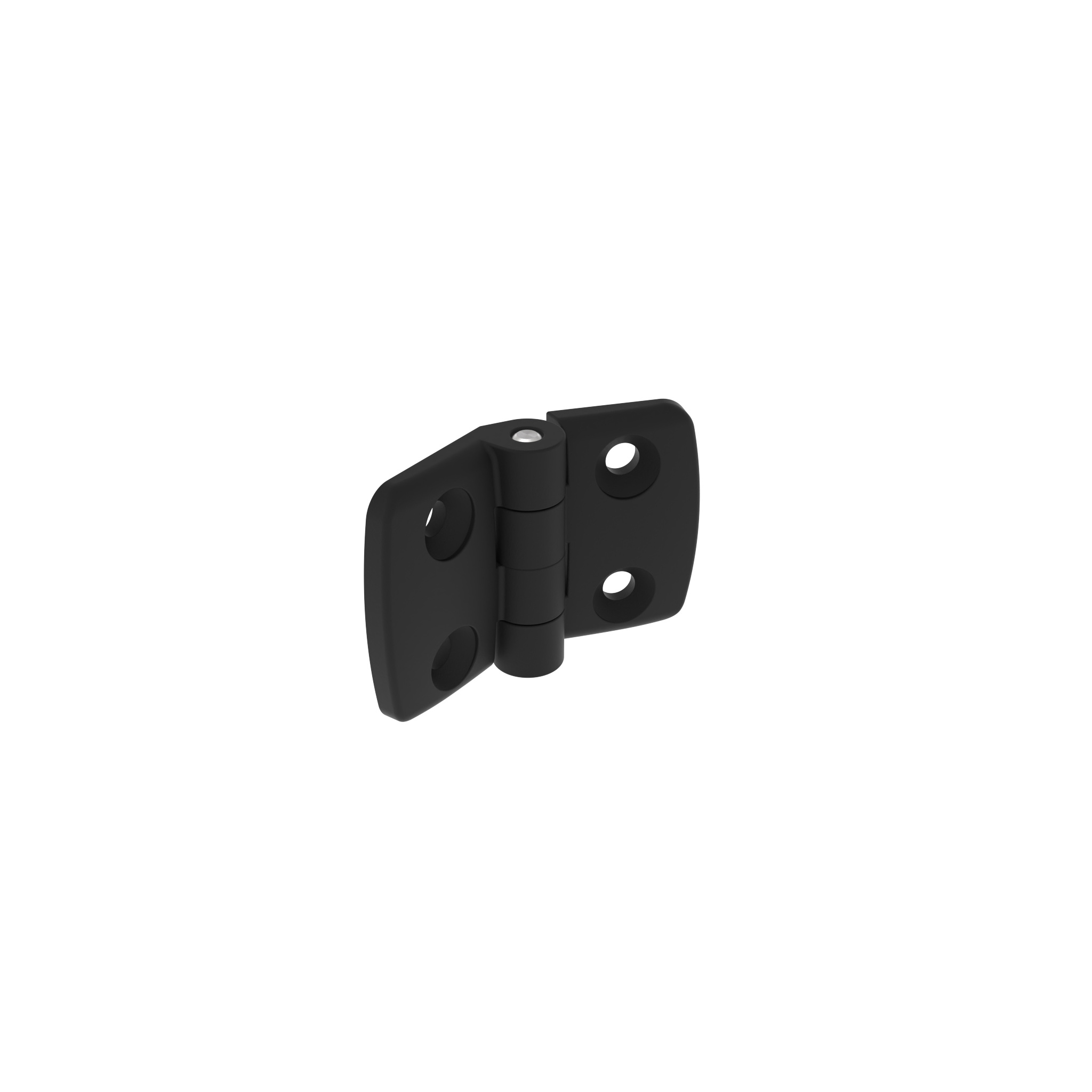

Kunststoff-Kombischarnier 35, nicht aushängbar, schwarz

Produktinformationen "Kunststoff-Kombischarnier 35, nicht aushängbar, schwarz"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile

Material:
Flügel: Kunststoff PA, glasfaserverstärkt;
Achse: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf Anfrage

Zolltarifnummer:
39263000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 40.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: nicht aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm) Nut N (mm)
095K3535F00 nicht aushängbar 35 / 35 400 - 20.0 20.0 36.0 36.0 -
095K3535F08 nicht aushängbar 35 / 35 400 - 20.0 20.0 36.0 36.0 8
095K3535F10 nicht aushängbar 35 / 35 400 - 20.0 20.0 36.0 36.0 10
095K3540F00 nicht aushängbar 35 / 40 450 750 20.0 22.5 36.0 38.5 -
095K3545F00 nicht aushängbar 35 / 45 450 750 20.0 25.0 36.0 43.5 -
095K3550F00 nicht aushängbar 35 / 50 425 - 20.0 27.5 36.0 48.5 -
095K3560F00 nicht aushängbar 35 / 60 175 - 20.0 32.5 36.0 57.5 -
