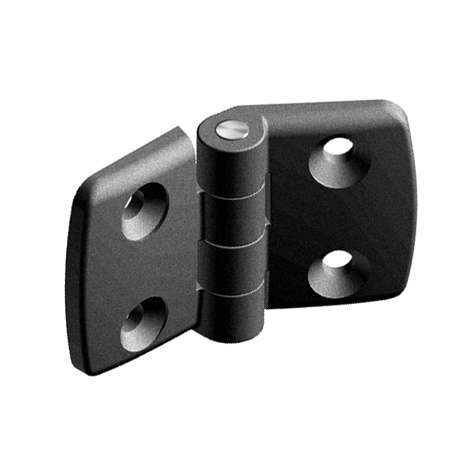

Kunststoff-Kombischarnier 40, nicht aushängbar, schwarz
Produktnummer:
095K4040F00
Produktinformationen "Kunststoff-Kombischarnier 40, nicht aushängbar, schwarz"
Farbe:
schwarz
Lieferländer:
weltweit
Beschreibung:

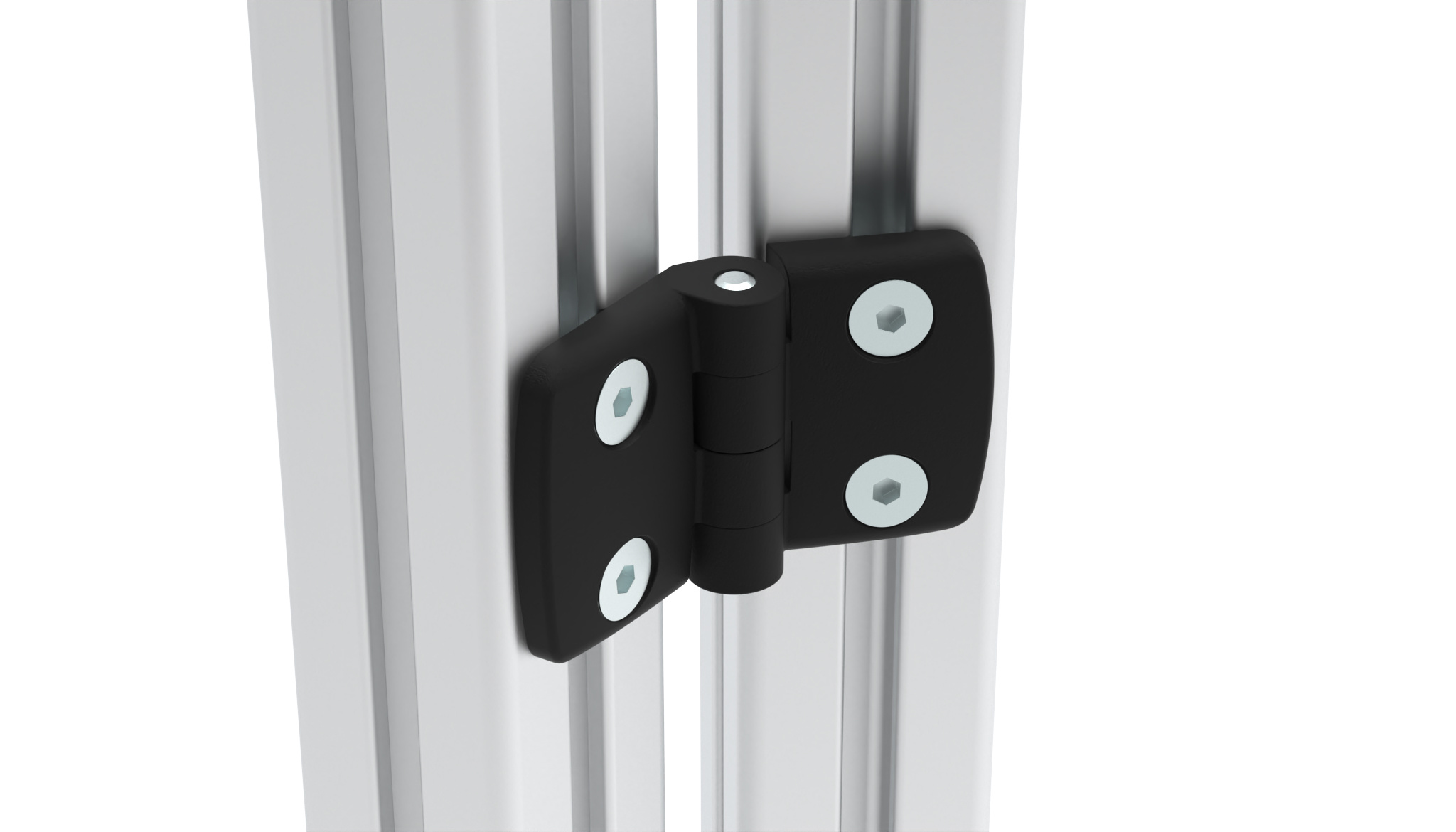

für Flächenelemente und Aluminiumprofile
Material:
Flügel: Kunststoff PA, glasfaserverstärkt;
Achse: Edelstahl
Extras:
ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf Anfrage
Zolltarifnummer:
39263000900
schwarz
Lieferländer:
weltweit
Beschreibung:
für Flächenelemente und Aluminiumprofile
Material:
Flügel: Kunststoff PA, glasfaserverstärkt;
Achse: Edelstahl
Extras:
ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf Anfrage
Zolltarifnummer:
39263000900
Befestigung: | vorderseitig mit Senkschraube M6 |
---|---|
Gewicht (g): | 43.0 |
(ECLASS 6.0): | 23219090 |
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Liefereinheit: | 10 Stück |
Modell: | nicht aushängbar |
Varianten

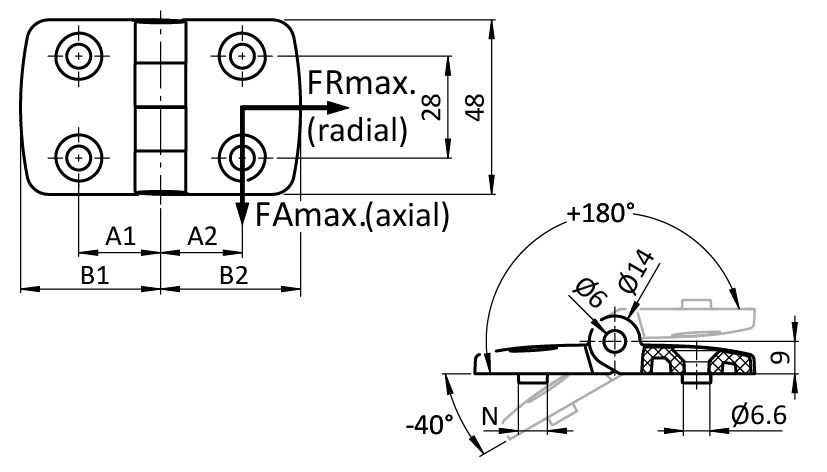

Produkt ID | Ausführung | Kombination | FAmax (N) | FRmax (N) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) | Nut N (mm) |
---|---|---|---|---|---|---|---|---|---|
095K4040F00 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | - |
095K4040F08 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | 8 |
095K4040F10 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | 10 |
095K4045F00 | nicht aushängbar | 40 / 45 | 450 | 750 | 22.5 | 25.0 | 38.5 | 43.5 | - |
095K4050F00 | nicht aushängbar | 40 / 50 | 425 | - | 22.5 | 27.5 | 38.5 | 48.5 | - |
095K4060F00 | nicht aushängbar | 40 / 60 | 175 | 850 | 22.5 | 32.5 | 38.5 | 57.5 | - |
