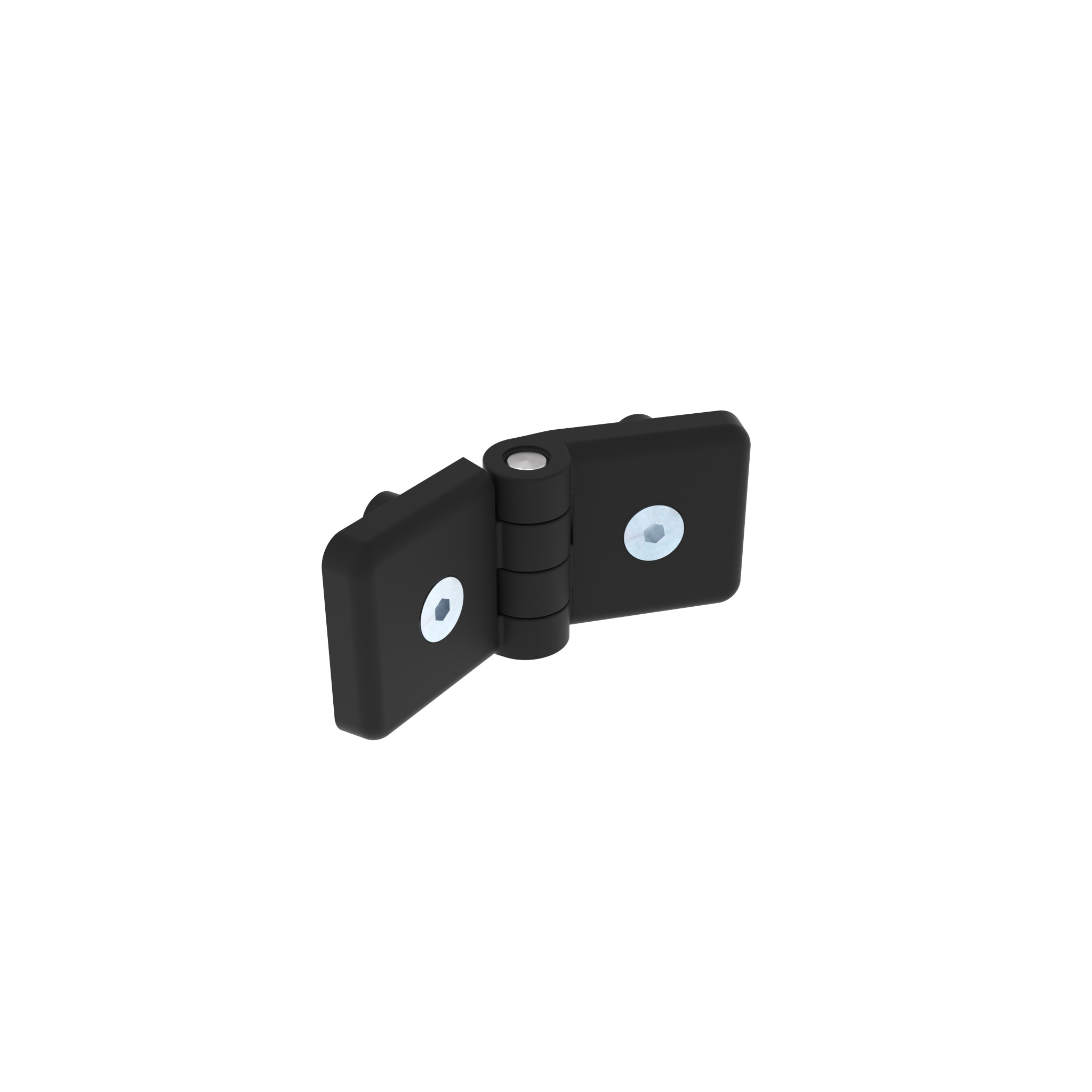

Kunststoffscharnier schwer 45

Produktinformationen "Kunststoffscharnier schwer 45"

Montageset:
2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 18,
2 Hammermuttern Nut 10 - M6

Farbe:
Flügel: schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile, mit je zwei Steckplätzen für Zentrierbolzen

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl
Montageset: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

Oberfläche:
Achse: blank
Montageset: verzinkt

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	51.0
ERP-Nummer:	119242

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B
Nutgröße	Nut 10
Anwendungsbereich	Maschinen- und Anlagenbau

Varianten

Teil-Nr.	Ausführung	Nut N (mm)	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095KS4545F00	-	-	45.0	45.0	45 / 45	150.0	280.0	25.0	25.0
095KS4545F10	-	10	45.0	45.0	45 / 45	150.0	280.0	25.0	25.0
095KS4545F10S03	inkl. Montageset	10	45.0	45.0	45 / 45	150.0	280.0	25.0	25.0
095KS4560F10	-	10	45.0	60.0	45 / 60	130.0	280.0	25.0	32.5
095KS4560F10S01	inkl. Montageset	10	45.0	60.0	45 / 60	130.0	280.0	25.0	32.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 39263000900
Zolltarifnummer Ausfuhr: 39263000

Zertifikate
