Abdeckkappe für Rastermaß 40 mm
0,00 €*
Farbe:
schwarz
|
ØD (mm):
7.2 (6.8)
|
Maße A x B (mm):
40 x 40 R40 - 90°
|
Eigenschaft:
1 Kreuz
|
R (mm):
2.5
|
T (mm):
4.0
|
Nut N (mm):
8
|
Profil:
I
Farbe:schwarz, grauLieferländer:weltweitBeschreibung:zum Abdecken der ProfilendenMaterial:Kunststoff PA, glasfaserverstärkt, * glaskugelverstärktExtras:ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

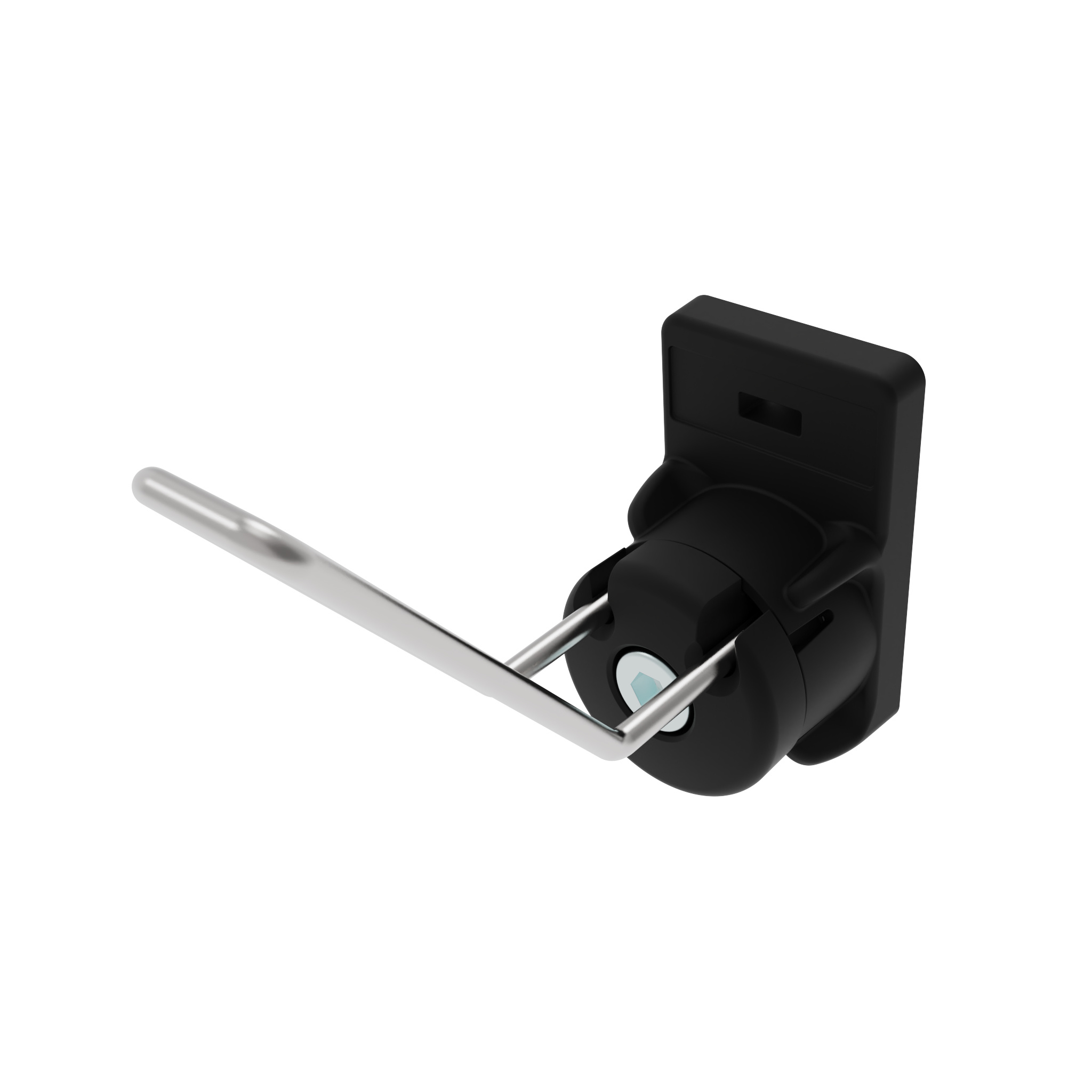

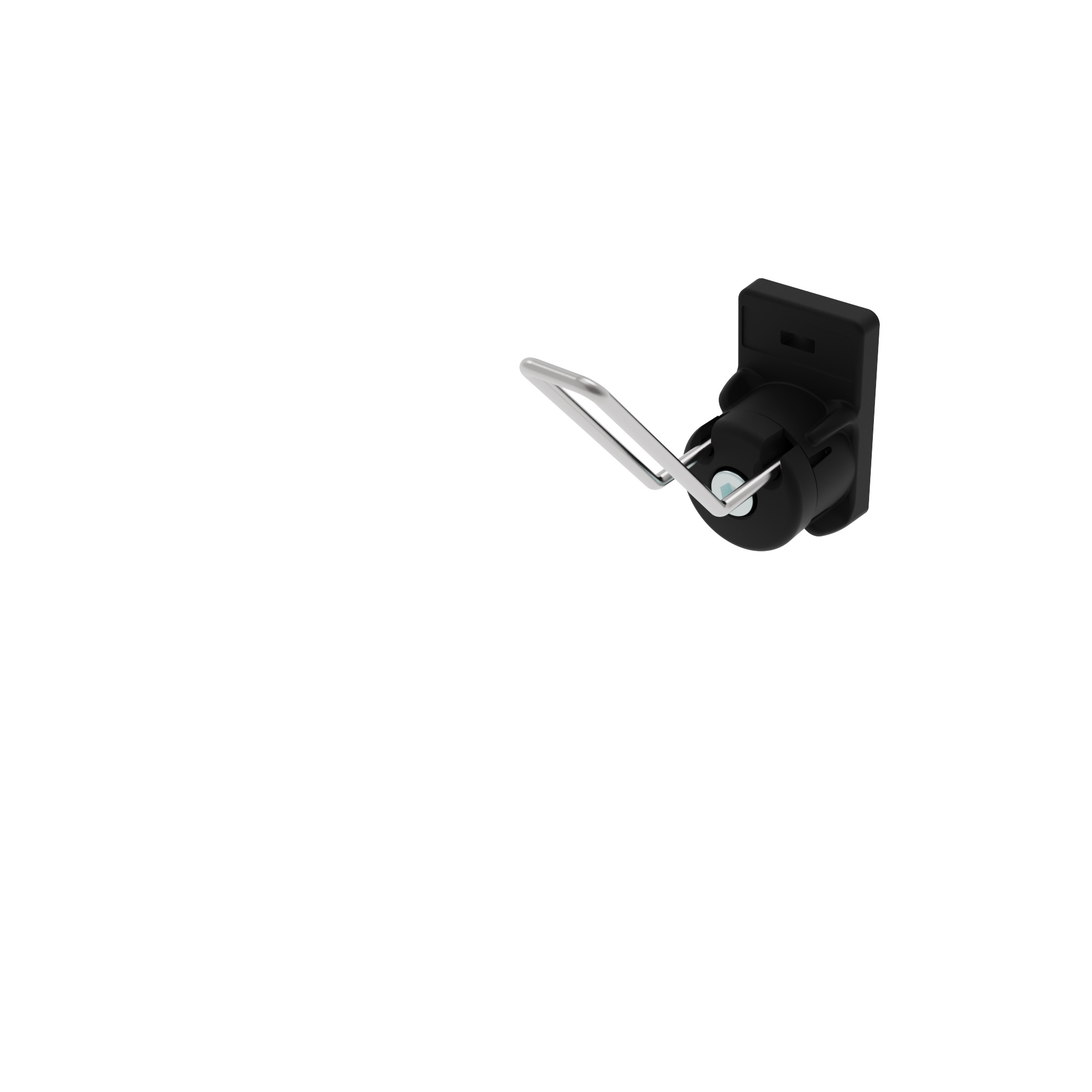

Werkzeughaken FX 17/57 - 24 für Quadratlochungen 9 x 9 (8.7 x 8.7)
0,00 €*
Farbe:
schwarz
|
ESD:
ESD elektrostatisch entladend
Farbe:Hinterer Montage-Halter: schwarz Vorderer Arretier-Halter: schwarzLieferländer:weltweitBeschreibung:einsatzfertiger Werkzeughaken, 360° drehbar, für Lochbleche bis 1,4 mm Stärke; zum Organisieren von Arbeitsplätzen, mit Beschriftungsfeld für StandardetikettenMaterial:Hinterer Montage-Halter ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärkt Vorderer Arretier-Halter ESD elektrostatisch entladende Ausführung: Kunststoff PA, glaskugelverstärkt mit Kohlenstoff Draht: Edelstahl 1.4301 Druckfeder: Federstahl 1.4310 Schraube: Stahl Mutter: StahlExtras:weitere Farben auf Anfrage, für weitere Blechdicken auf AnfrageOberfläche:Schraube: verzinkt Mutter: verzinktHinweis:für Profile 40 / 45, Nut 8 / 10 siehe 6TH240NA4060S01 für Rundrohre D28 / D30 siehe 6TH2D283A4060EDS1-
Schiebetür-Führungssatz 30
0,00 €*
B (mm):
30
|
Set:
Set 2
|
Nut N (mm):
8
|
Profil:
I
|
Profil:
B
Farbe:Rolle: schwarz Distanzscheibe: naturLieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Aluminiumprofilen und zur Führung von Hub- oder Schiebetüren in der Nut des Aluminiumprofiles, mit Kugellager; Distanzscheiben können gewechselt werden: für 2 mm Abstand zu feststehendem Element oder 2 bzw. 4 mm Abstand zu parallelem Roll-ElementMaterial:Gehäuse: Aluminiumdruckguss Rolle: Kunststoff PA, glaskugelverstärkt Distanzscheibe: Kunststoff PASet 1:1 Gehäuse, 1 Rolle Nut 6, 1 Schraube als Achse, 2 Schrauben DIN 7991 (ISO 10642) - M6 x 22 (für Profil) 3 DistanzscheibenSet 2:1 Gehäuse, 1 Rolle Nut 8, 1 Schraube als Achse, 2 Schrauben DIN 7991 (ISO 10642) - M8 x 20 (für Profil) 3 DistanzscheibenOberfläche:Gehäuse: blank

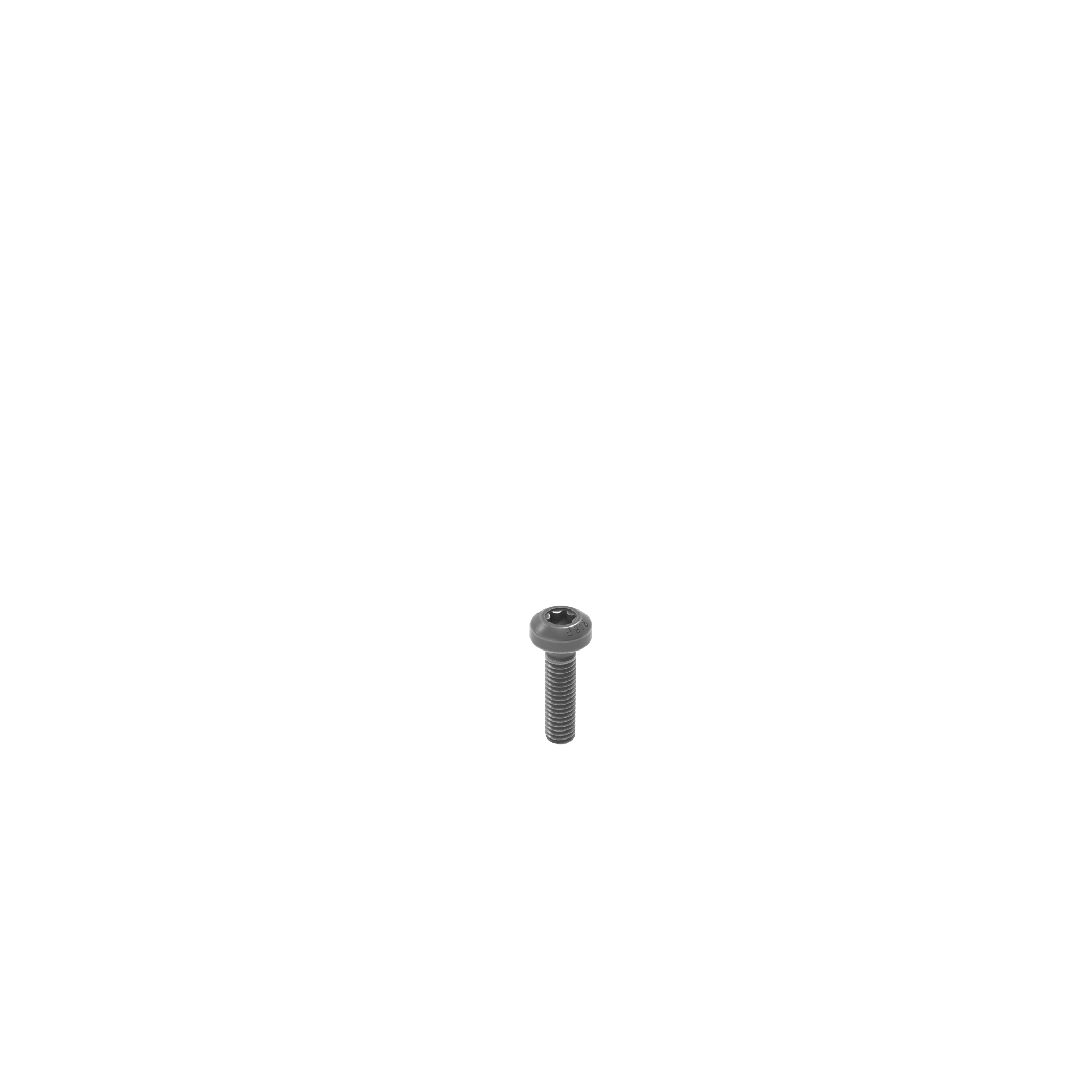

RIBE® Aluform Schraube
0,00 €*
ØD (mm):
8.0
|
h (mm):
3.1
|
Größe M x L (mm):
M4 x 16
|
TX:
T20
Lieferländer:weltweitBeschreibung:zur werkstoffangepassten Verbindung von Aluminium-Komponenten und für elektrische Kontaktverschraubungen; korrosionsbeständig, Recycling freundlich, ca. 2/3 Gewichtsersparnis zu vergleichbaren Stahlschrauben; Reduzierter elektrischer ÜbergangswiderstandMaterial:AluminiumOberfläche:mit Trocken-Gleitfilm
Abdeckprofil Nut 8 - 2,2
0,00 €*
Farbe:
gelb ≈ RAL 1018
|
ESD:
-
|
Nut N (mm):
8
|
Profil:
B
Farbe:schwarz, gelb, rot, blau, grau, weiß, natur, alufarbigLieferländer:weltweitBeschreibung:zum Abdecken von Nuten mit Breite 8 mm und Steghöhe 2,2 mmMaterial:Kunststoff PPExtras:weitere Farben auf AnfrageHinweis:ESD elektrostatische entladende Ausführung: Kerbe an der Unterseite
Greifschale 105 x 130 x 50 für Profilnut (Set)
0,00 €*
Farbe:
schwarz
|
ESD:
-
|
Nut N (mm):
8
Farbe:Greifschale: schwarz, gelb, rot, blau, grün, grau Sichtfenster: transparentLieferländer:weltweitBeschreibung:zur Bereitstellung von Kleinteilen auf Vereinzelungsfläche und selektiver Aufnahme kleinster Komponenten; durch einfaches Einschwenken in die Profilnut montierbar; gut sichtbares Kennzeichnungsfeld erlaubt eine sichere ZuordnungMaterial:Greifschale Standard-Ausführung: Kunststoff PA, glasfaserverstärkt Greifschale ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärkt Sichtfenster: Kunststoff PC Etikett: Karton 250 g/m² Elastikpuffer: Kunststoff PU, ≈ 65-70 Shore ASet:1 Greifschale, 1 Sichtfenster, 1 Etikett, 4 Elastikpuffer, selbstklebendExtras:weitere Farben auf Anfrage

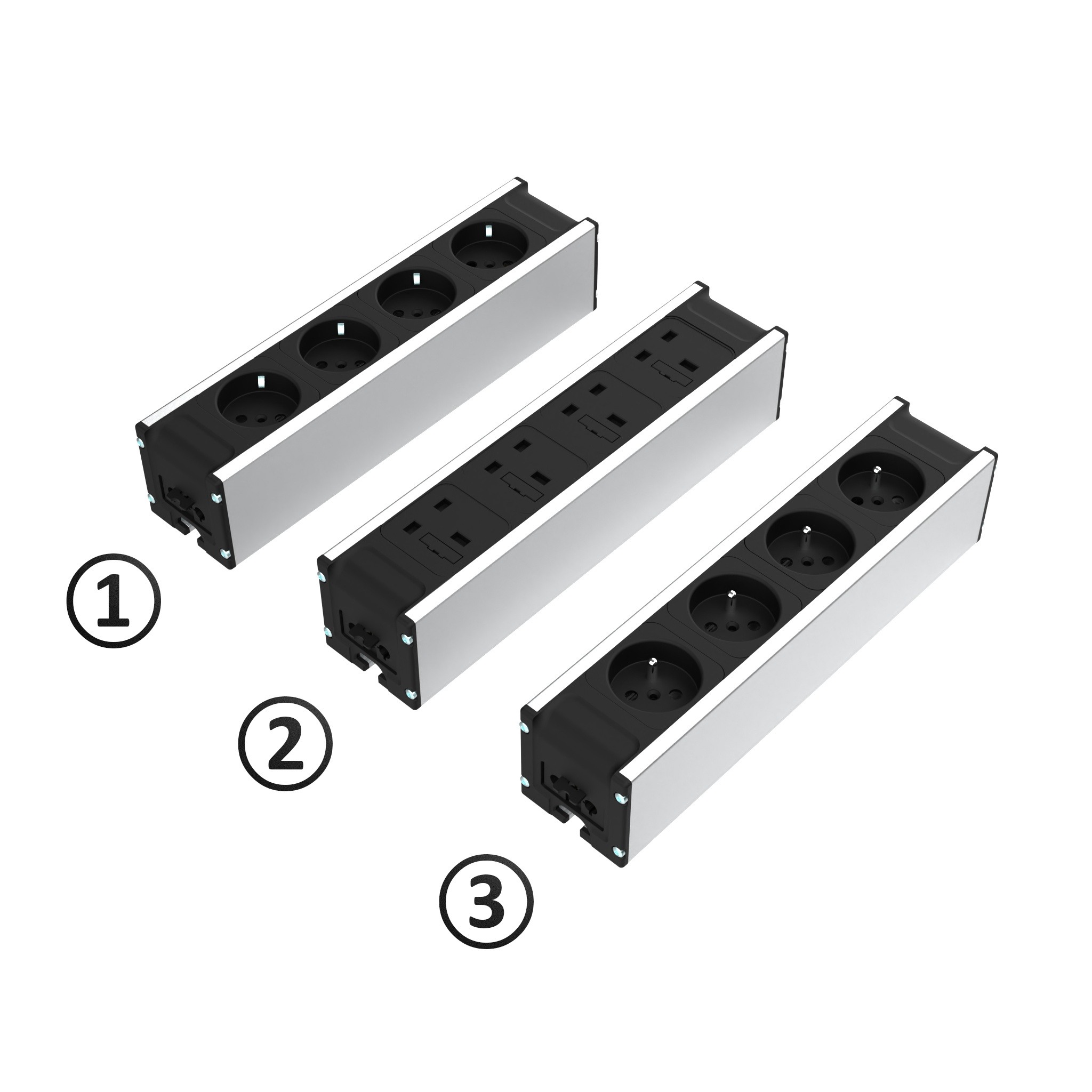

Steckdosenleiste Modul F Line 264 4x
0,00 €*
Abb.:
①
|
ESD:
-
|
Nut N (mm):
8
|
Steckdosentyp:
Typ F: CEE 7/3
|
Profil:
I
Farbe:Gehäuse Standard-Ausführung: - Gehäuse ESD elektrostatisch entladende Ausführung: schwarz Endkappen: schwarz Steckdoseneinsätze: schwarzLieferländer:weltweitBeschreibung:Steckdosenleiste mit Steckdosen zur Stromversorgung an Arbeitsplätzen; mit rückseitiger Nut 8 zur Montage an AluprofilenMaterial:Gehäuse: Aluminium Endkappen: Kunststoff PA, kohlefaserverstärkt Steckdoseneinsätze: Kunststoff PAExtras:Weitere Farben, individuell konfigurierte Steckdosenleisten auf AnfrageOberfläche:Gehäuse Standard-Ausführung: eloxiert Gehäuse ESD elektrostatisch entladende Ausführung: pulverbeschichtetHinweis:passende LED-Leuchte siehe 6SL1040DI.953 passende Netzkabel siehe 6SAME4J316B.2000 passende Verbindungskabel siehe 6SACP3J316B.2000 passende Verbindungskupplung siehe 6SAKP3J316BS01 passende Abdeckkappe für 3-polige Buchse siehe 063SGF3S01 passende Direktverbinder I, Nut 8 siehe 099DC084040N08 passende Direktverbinder I / B, Nut 8 / 10 siehe 099DC084045N10Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
Knoten-Verbindungswinkel AL 4-Loch, 1 Nut
0,00 €*
Farbe:
schwarz
|
A (mm):
90.0
|
B (mm):
90.0
|
C (mm):
6.0
|
D (mm):
20.5
|
E (mm):
20.0
|
F (mm):
41.0
|
G (mm):
22.5
|
H (mm):
45.0
|
J (mm):
9.0
|
Raster:
45
Farbe:alufarbig, schwarzLieferländer:NordamerikaBeschreibung:zur rechtwinkligen Verbindung von zwei AluminiumprofilenMaterial:AluminiumOberfläche:eloxiert
Profilverbinder 90° M45 / N45, Nut 8 (Set)
0,00 €*
Set:
Set 1
Lieferländer:weltweitBeschreibung:zur Verbindung von zwei AluminiumprofilenMaterial:StahlSet 1:1 Profilverbinder 90° M45 / N45 1 Schraube M8 x 25Set 2:1 Profilverbinder 90° M45 / N45 1 selbstformende Schraube S8 x 25Oberfläche:verzinkt

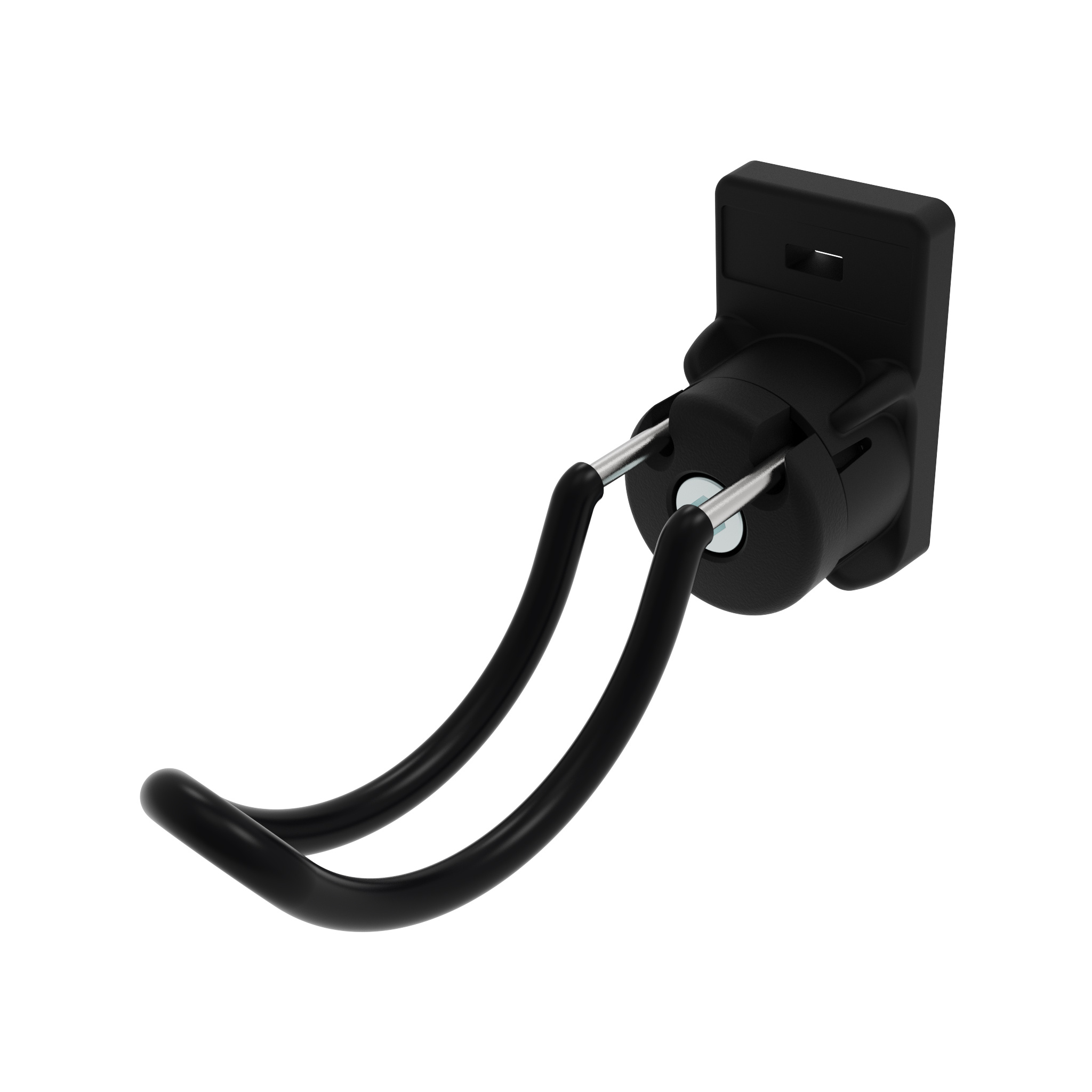

Werkzeughaken FX R35 - 27, gummiert für Quadratlochungen 9 x 9 (8.7 x 8.7)
0,00 €*
Farbe:
schwarz
Farbe:Draht: schwarz beschichtet Hinterer Montage-Halter: schwarz Vorderer Arretier-Halter: schwarzLieferländer:weltweitBeschreibung:einsatzfertiger Werkzeughaken, 360° drehbar, für Lochbleche bis 1,4 mm Stärke; Draht PVC-beschichtet um Verrutschen von Werkzeug zu vermeiden zum Organisieren von Arbeitsplätzen, mit Beschriftungsfeld für StandardetikettenMaterial:Hinterer Montage-Halter: Kunststoff PA, kohlefaserverstärkt Vorderer Arretier-Halter: Kunststoff PA, glaskugelverstärkt Draht: Edelstahl 1.4301 Druckfeder: Federstahl 1.4310 Schraube: Stahl Mutter: StahlExtras:weitere Farben auf Anfrage, für weitere Blechdicken auf AnfrageOberfläche:Draht: PVC beschichtet Schraube: verzinkt Mutter: verzinktHinweis:für Profile 40 / 45, Nut 8 / 10 siehe 6TH240NR4091S01 für Rundrohre D28 / D30 siehe 6TH2D283R4091S01
Netzkabel GST18i3 für Modul F Line
0,00 €*
Abb.:
①
|
L (mm):
2000.0
|
Steckdosentyp:
Typ E + Typ F: CEE 7/4
Farbe:schwarzLieferländer:weltweitBeschreibung:3-adriges Kabel zur Stromversorgung von LED Leuchten und Steckdosenleisten Modul F LineMaterial:Kabelisolierung: Kunststoff PVC Stecker: Kunststoff PAHinweis:passende Steckdosenleiste siehe 6SBGB24I.370 passende LED Leuchte siehe 6SL0040I.953Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
Flaschenhalter FX für Quadratlochungen 9 x 9 (8.7 x 8.7)
0,00 €*
Farbe:
schwarz
Farbe:Hinterer Montage-Halter: schwarz Vorderer Arretier-Halter: schwarzLieferländer:weltweitBeschreibung:einsatzfertiger Flaschenhalter, 360° drehbar, für Lochbleche bis 1,4 mm Stärke; zum Organisieren von Arbeitsplätzen, mit Beschriftungsfeld für StandardetikettenMaterial:Hinterer Montage-Halter: Kunststoff PA, kohlefaserverstärkt Vorderer Arretier-Halter: Kunststoff PA, glaskugelverstärkt Draht: Edelstahl 1.4301 Druckfeder: Federstahl 1.4310 Schraube: Stahl Mutter: StahlExtras:weitere Farben auf Anfrage, für weitere Blechdicken auf AnfrageOberfläche:Schraube: verzinkt Mutter: verzinktHinweis:für Profile 40 / 45, Nut 8 / 10 siehe 6TM840ND100S01 für Rundrohre D28 / D30 siehe 6TM8D283D100S01
Aluwinkel 20
0,00 €*
Ausführung:
-
|
Farbe:
-
|
B (mm):
5.3
|
Nut N (mm):
5
|
Oberfläche:
blank
|
Profil:
-
Montageset:2 Hammermuttern - Nut 6 - M4, 2 Schrauben DIN 7984 - M4 x 8Farbe:Winkel: alufarbigLieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von Profilen und Flächenelementen; die offene Seite des Winkels kann durch die Abdeckkappe verschlossen werdenMaterial:Winkel: Aluminiumdruckguss Montageset: StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Winkel: blank / pulverbeschichtet Montageset: verzinktHinweis:passende Abdeckkappe siehe 093WA203

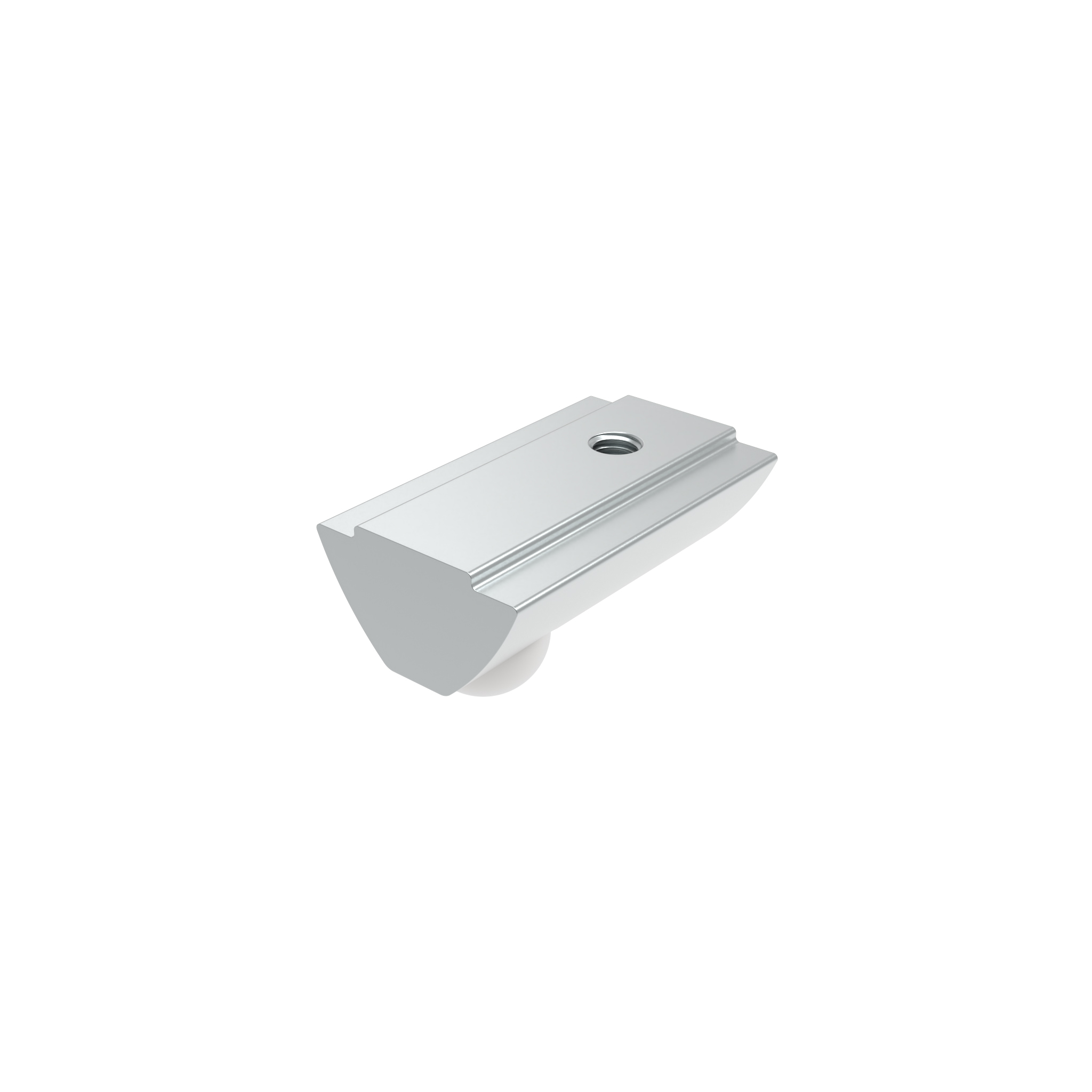

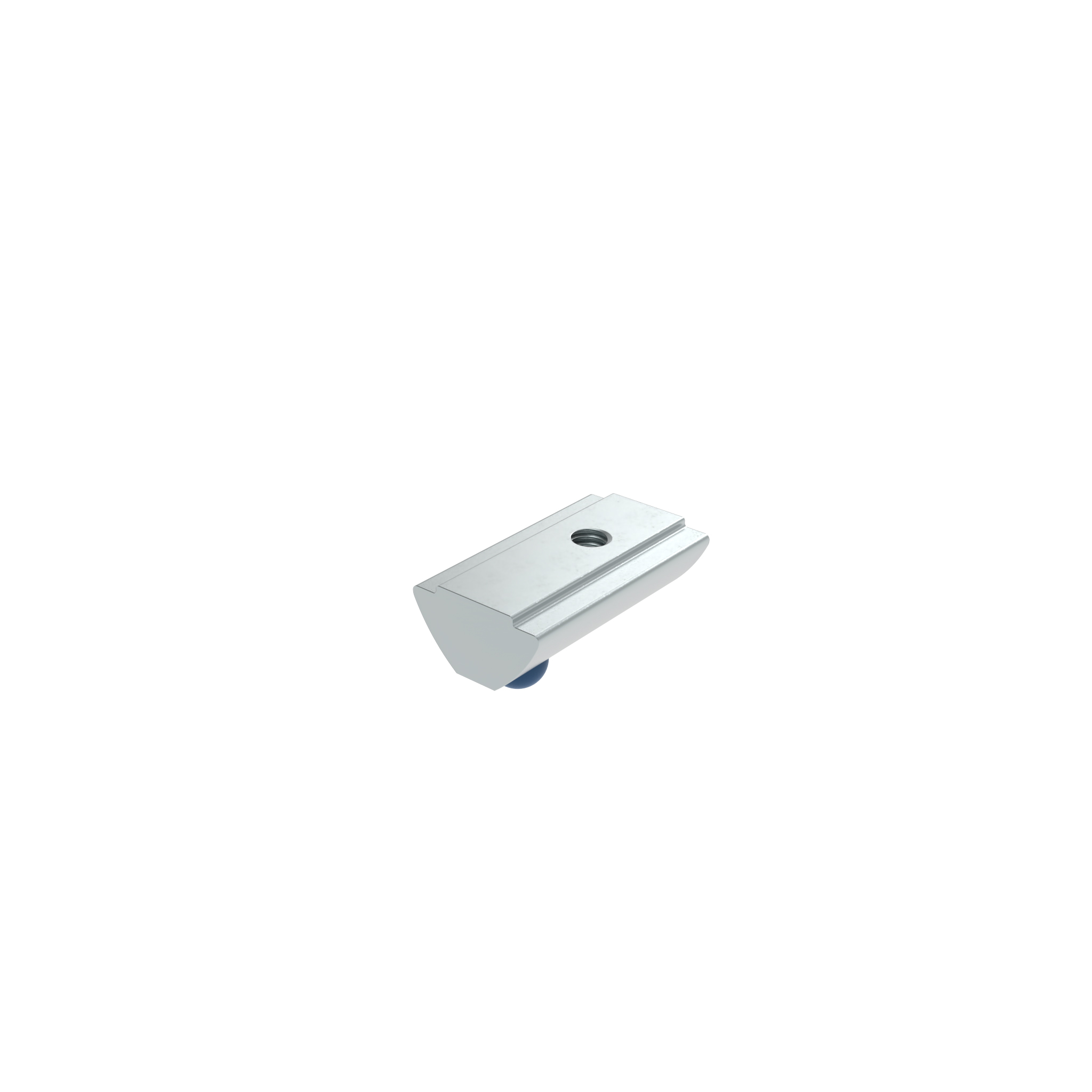

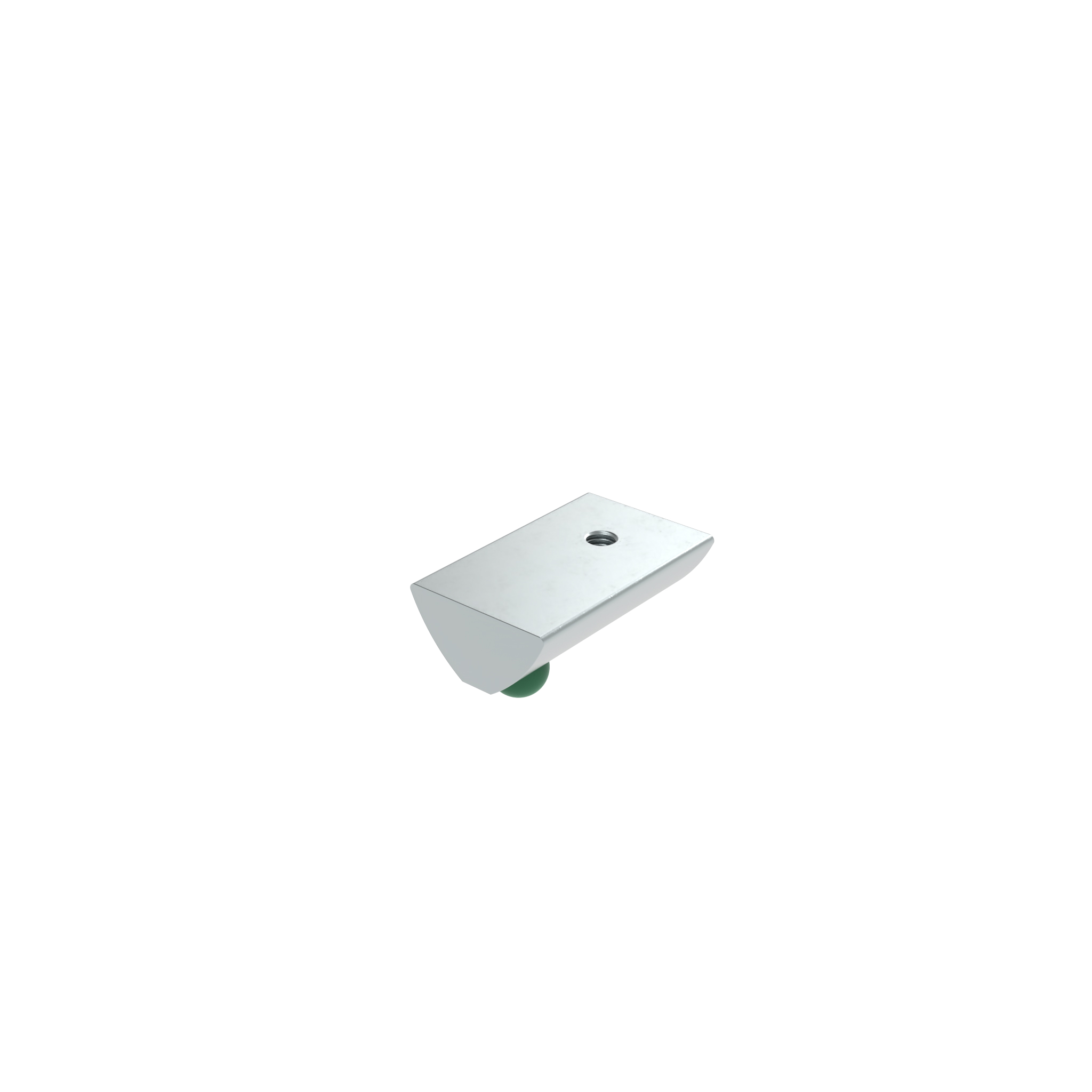

Nutenstein 13,4 x 7,6 mm, einschwenkbar mit großer Federkugel
0,00 €*
M:
M4
Lieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und FederkugelMaterial:StahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:verzinkt
LED Leuchte Modul F Line 476 dimmbar, für Reihenschaltung
0,00 €*
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse: - Endkappen: schwarz Streuscheibe: transparentLieferländer:weltweitBeschreibung:Ferndimmbare LED Leuchte zur Strom- und Lichtversorgung an Arbeitsplätzen; mit rückseitiger Nut 8 zur Montage an Aluprofilen in Reihe dimmbar wenn die vorgeschaltete Steckdosenleiste oder Leuchte für Reihenschaltung mit einem Dimmtaster ausgestattet istMaterial:Gehäuse: Aluminium Endkappen: Kunststoff PA, kohlefaserverstärkt Streuscheibe: PolycarbonatExtras:weitere Längen, weitere Farben auf AnfrageOberfläche:Gehäuse Standard-Ausführung: eloxiertHinweis:passende LED Leuchte Modul F Line 476 dimmbar, mit Taster, für Reihenschaltung siehe 6SL1040RDI.476 passende Steckdosenleiste Modul F Line 370 4xEU mit Schalter und Dimmtaster, für Reihenschaltung siehe 6SBEU24DI.370 passende Verbindungskabel GST15i5 für 5-polige Buchse siehe 6SACP5J516B.2000 passende Verbindungskupplung GST15i5 für 5-polige Buchse siehe 6SAKP5J516BS01 passende Direktverbinder I, Nut 8 siehe 099DC084040N08 passende Direktverbinder I / B, Nut 8 / 10 siehe 099DC084045N10Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
Kugelelement
0,00 €*
Ausführung:
Edelstahlkugel
|
ESD:
-
Farbe:Käfig: schwarzLieferländer:weltweitBeschreibung:vormontiertes Kugelelement für Rollenschienen-Profil AL, mit verschleiß- und reibungsarmer Kugelrolle zum flexiblen Bewegen in zwei Dimensionen, z.B. in Weichen oder SchleusenMaterial:Kugel: Stahl, Edelstahl Kugelgehäuse: Stahl Käfig: Kunststoff PA, kohlefaserverstärktExtras:weitere Materialien, weitere Oberflächen auf AnfrageOberfläche:Kugel Stahl: chromatiert / Kugel Edelstahl: blank Kugelgehäuse: chromatiert Gehäuse-Befestigungsclip: verzinktHinweis:Kugelelement bestehend aus: – Kugeleinsatz D24, siehe 062AQ; – Käfig für Kugeleinsatz D24, siehe 062ACD2491ESD.50; passende Gleitleiste AL siehe 062AS91ESD.2000;

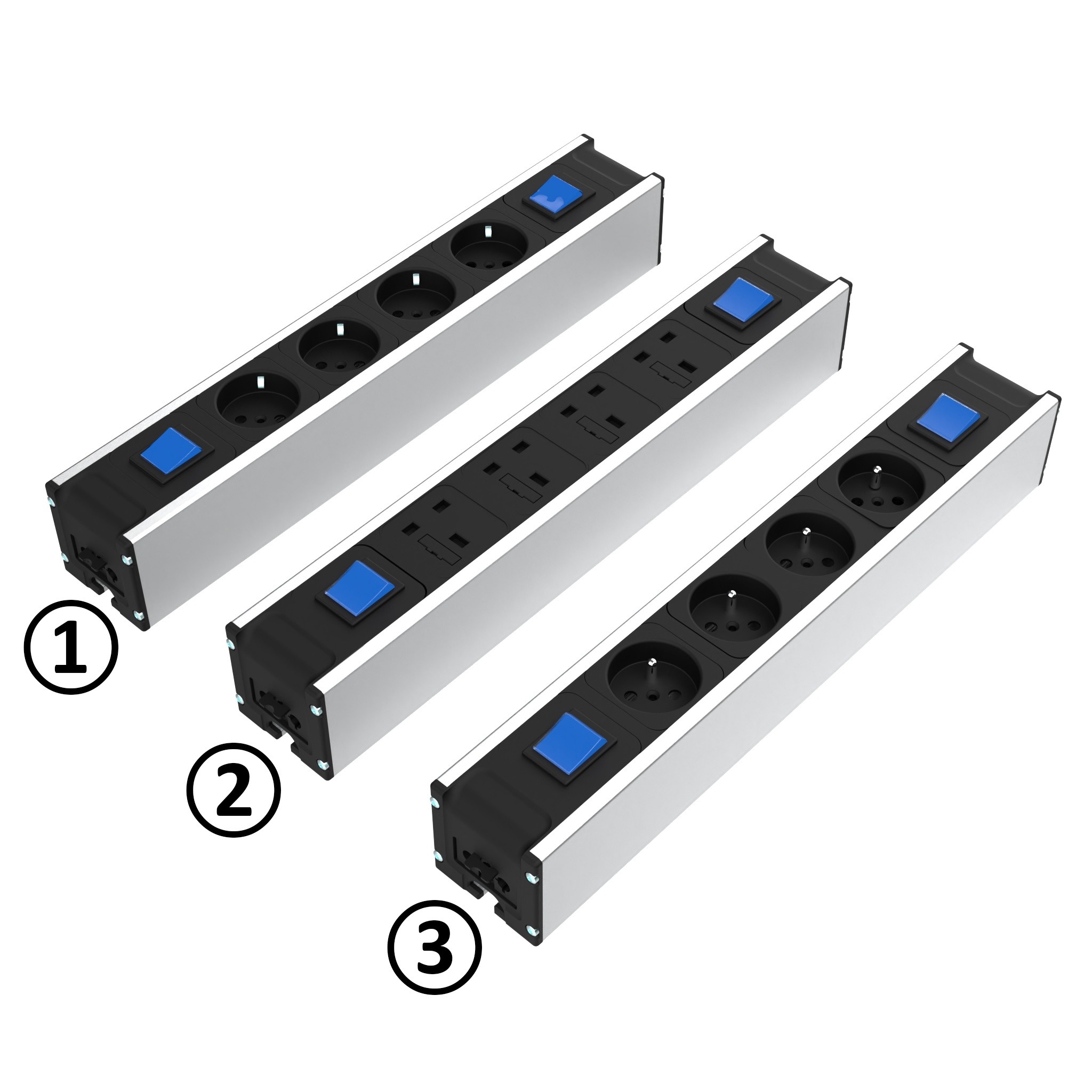

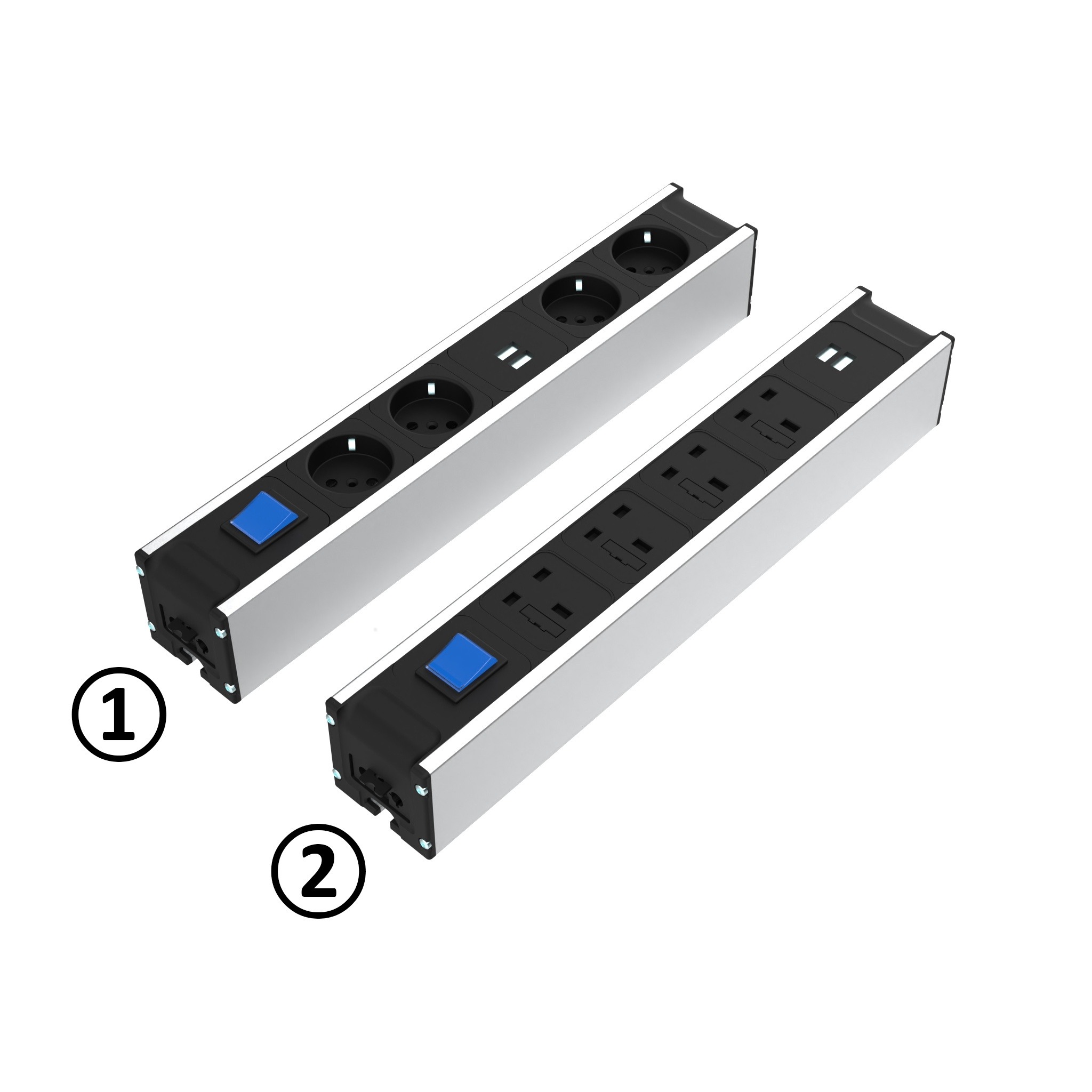

Steckdosenleiste Modul F Line 370 4x, mit 2 Schalter
0,00 €*
Abb.:
①
|
ESD:
-
|
Nut N (mm):
8
|
Steckdosentyp:
Typ F: CEE 7/3
|
Steckdosentyp:
EU: CEE 7/3 (Typ F)
|
Profil:
I
Farbe:Gehäuse Standard-Ausführung: - Gehäuse ESD elektrostatisch entladende Ausführung: schwarz Endkappen: schwarz Steckdoseneinsätze: schwarz Schalter Standard-Ausführung: blau Schalter ESD elektrostatisch entladende Ausführung: orangeLieferländer:weltweitBeschreibung:Schaltbare Steckdosenleiste mit Steckdosen zur Stromversorgung an Arbeitsplätzen; Schaltbarer Ausgang der Steckdosenleiste; mit rückseitiger Nut 8 zur Montage an AluprofilenMaterial:Gehäuse: Aluminium Endkappen: Kunststoff PA, kohlefaserverstärkt Steckdoseneinsätze: Kunststoff PA Schalter: Kunststoff ABS/PAExtras:Weitere Farben, individuell konfigurierte Steckdosenleisten auf AnfrageOberfläche:Gehäuse Standard-Ausführung: eloxiert Gehäuse ESD elektrostatisch entladende Ausführung: pulverbeschichtetHinweis:passende LED-Leuchte siehe 6SL1040DI.953 passende Netzkabel siehe 6SAME4J316B.2000 passende Verbindungskabel siehe 6SACP3J316B.2000 passende Verbindungskupplung siehe 6SAKP3J316BS01 passende Abdeckkappe für 3-polige Buchse siehe 063SGF3S01 passende Direktverbinder I, Nut 8 siehe 099DC084040N08 passende Direktverbinder I / B, Nut 8 / 10 siehe 099DC084045N10Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
Packband-Handabroller Halter FX für Quadratlochungen 9 x 9 (8.7 x 8.7)
0,00 €*
Abb.:
①
|
Farbe:
schwarz
Farbe:Halter: schwarz, grau Packband-Handabroller Halter: schwarz, grauLieferländer:weltweitBeschreibung:einsatzfertiger Halter für Packband-Handabroller, 360°drehbar, für Lochbleche bis 1,4 mm Stärke; zum Organisieren von Arbeitsplätzen, mit Beschriftungsfeld für StandardetikettenMaterial:Halter schwarze Ausführung: Kunststoff PA, kohlefaserverstärkt Halter graue Ausführung: Kunststoff PA, glasfaserverstärkt Packband-Handabroller Halter: Kunststoff PA, glasfaserverstärkt Druckfeder: Federstahl 1.4310 Schraube: Stahl Mutter: StahlExtras:weitere Farben auf Anfrage, für weitere Blechdicken auf AnfrageOberfläche:Schraube: verzinkt Mutter: verzinktHinweis:für Profile 40 / 45, Nut 8 / 10 siehe 6TM840NPT91 für Rundrohre D28 / D30 siehe 6TD283PT91
Steckdosenleiste Modul F Line 317 4x, mit Dimmtaster, für Reihenschaltung
0,00 €*
Abb.:
②
|
ESD:
-
|
Nut N (mm):
8
|
Steckdosentyp:
Typ G: BS 1363
|
Profil:
I
Farbe:Gehäuse Standard-Ausführung: - Gehäuse ESD elektrostatisch entladende Ausführung: schwarz Endkappen: schwarz Steckdoseneinsätze: schwarz Dimmtaster Standard-Ausführung: blau Dimmtaster ESD elektrostatisch entladende Ausführung: orangeLieferländer:weltweitBeschreibung:Steckdosenleiste mit Steckdosen zur Stromversorgung an Arbeitsplätzen; mit Fern-Dimmung für in Reihe geschaltete LED Leuchte Modul F Line Kombination ausgangsseitig nur mit ferndimmbarer LED Leuchte Modul F Line möglich; mit rückseitiger Nut 8 zur Montage an AluprofilenMaterial:Gehäuse: Aluminium Endkappen: Kunststoff PA, kohlefaserverstärkt Steckdoseneinsätze: Kunststoff PA Taster: Kunststoff ABS / PAExtras:Weitere Farben, individuell konfigurierte Steckdosenleisten auf AnfrageOberfläche:Gehäuse Standard-Ausführung: eloxiert Gehäuse ESD elektrostatisch entladende Ausführung: pulverbeschichtetHinweis:passende LED-Leuchte siehe 6SL0040I.953 passende Netzkabel siehe 6SAME4J316B.2000 passende Verbindungskabel siehe SACP3J316B.2000 passende Verbindungskabel siehe 6ACP5J516B.2000 passende Verbindungskupplung siehe 6SAKP3J316BS01 passende Direktverbinder I, Nut 8 siehe 099DC084040N08 passende Direktverbinder I / B, Nut 8 / 10 siehe 099DC084045N10Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
LED Leuchte Modul F Line 953 dimmbar, mit Taster, für Reihenschaltung
0,00 €*
Nut N (mm):
8
|
Profil:
I
Farbe:Gehäuse Standard-Ausführung: - Endkappen: schwarz Streuscheibe: transparent Dimmtaster Standard-Ausführung: blauLieferländer:weltweitBeschreibung:LED Leuchte mit Dimmtaster zur Strom- und Lichtversorgung an Arbeitsplätzen; mit rückseitiger Nut 8 zur Montage an Aluprofilen in Reihe dimmbar wenn die nachgeschaltete Leuchte für Reihenschaltung dimmbar istMaterial:Gehäuse: Aluminium Endkappen: Kunststoff PA, kohlefaserverstärkt Streuscheibe: Polycarbonat Dimmtaster: Kunststoff ABS/PAExtras:weitere Längen, weitere Farben auf AnfrageOberfläche:Gehäuse Standard-Ausführung: eloxiertHinweis:passende LED Leuchte Modul F Line 953 dimmbar, für Reihenschaltung siehe 6SL0040RI.953 passende Steckdosenleiste Modul F Line 264 4xEU siehe 6SBEU04I.264 passende Netzkabel GST18i3 für 3-polige Buchse siehe 6SAME4J316B.2000 passende Verbindungskabel GST18i3 für 3-polige Buchse siehe 6SACP3J316B.2000 passende Verbindungskabel GST15i5 für 5-polige Buchse siehe 6SACP5J516B.2000 passende Verbindungskupplung GST18i3 für 3-polige Buchse siehe 6SAKP3J316BS01 passende Verbindungskupplung GST15i5 für 5-polige Buchse siehe 6SAKP5J516BS01 passende Direktverbinder I, Nut 8 siehe 099DC084040N08 passende Direktverbinder I / B, Nut 8 / 10 siehe 099DC084045N10Hinweis 2:Bitte beachten: Verkettung von max. 6 Modulen (LED Leuchten / Steckdosenleisten), Leitungslänge max. 15 m für Netzkabel, Verbindungskabel und Module Anschlussleistung max. 3500 Watt
143 MB | GEOMETRIE VON ALUPROFILEN

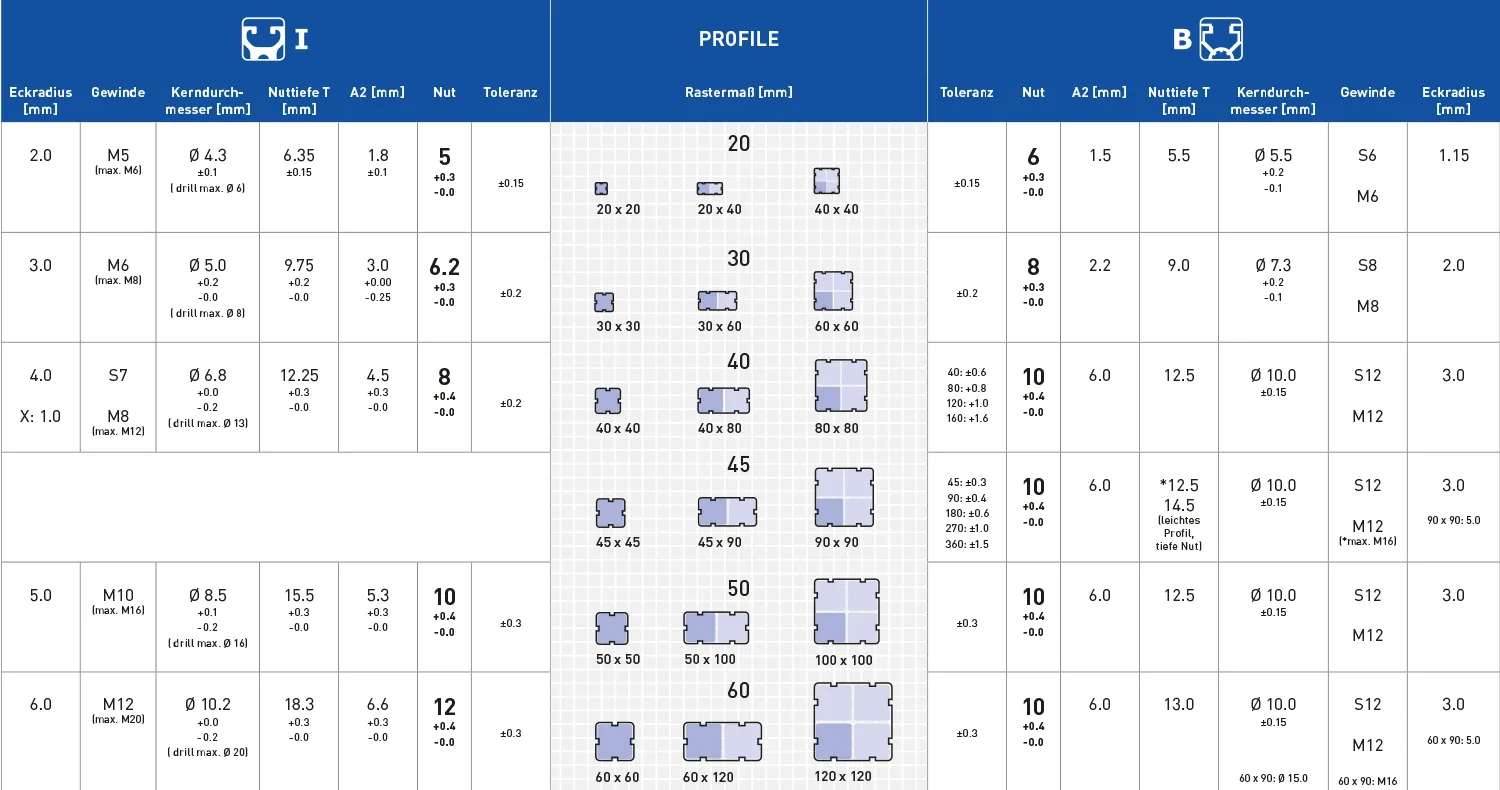

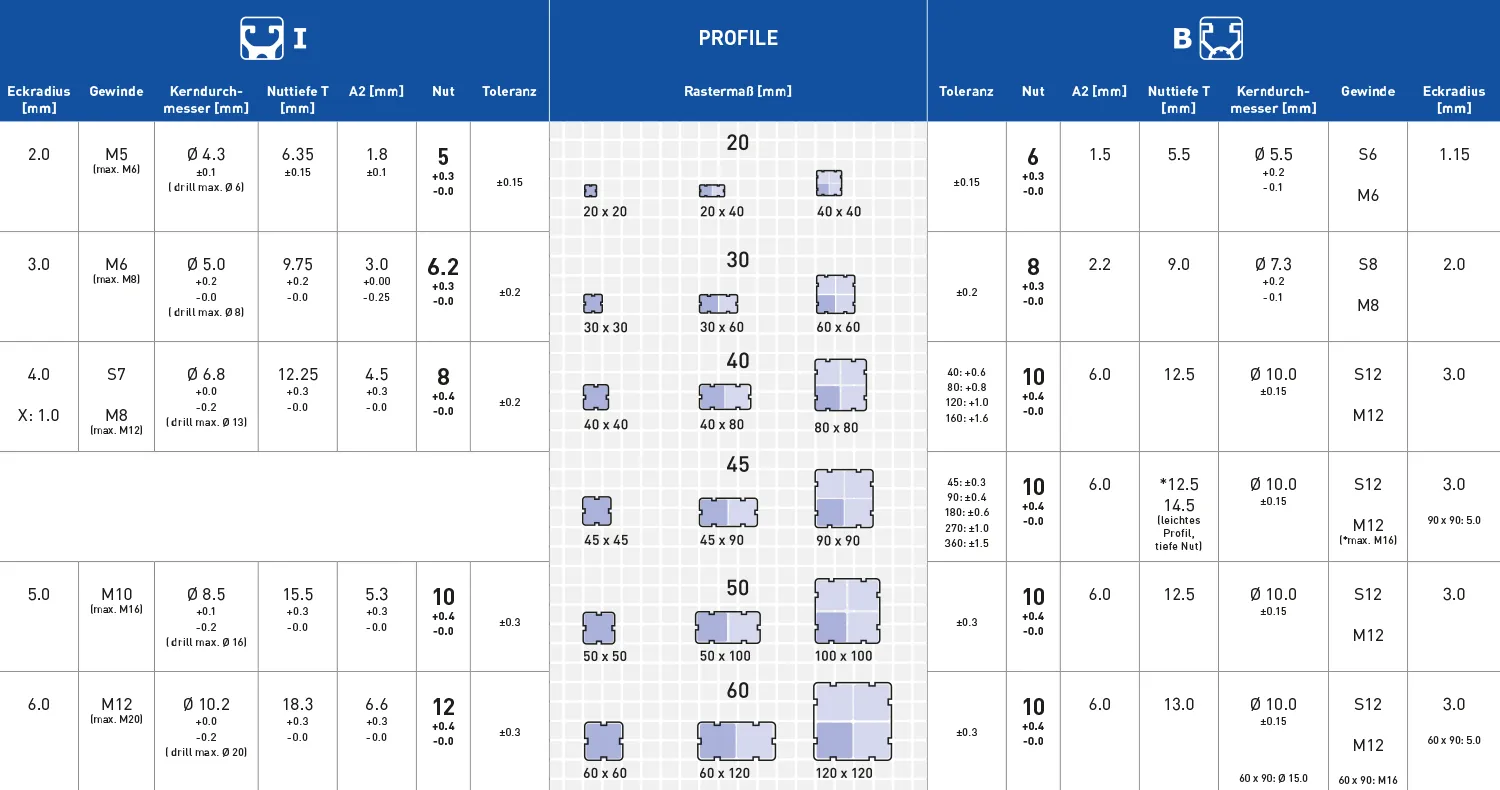

Um Ihnen die Orientierung zu erleichtern, haben wir, wo es sinnvoll ist, die Geometrie des jeweils kompatiblen Aluprofiles angegeben. Zusätzlich finden Sie in der Tabelle Detailmaße und Toleranzen der wichtigsten Profilformen.
