D28, Rundrohrkomponenten

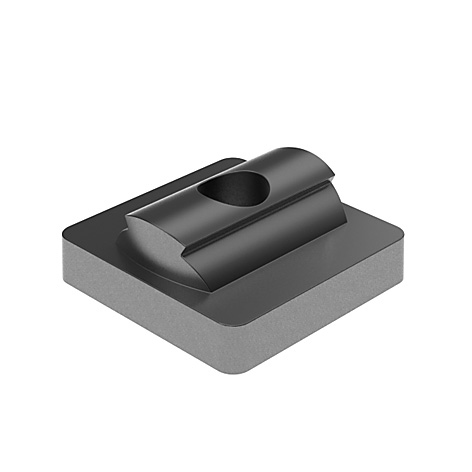

Adapterplatte D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
|
A (mm):
45.0
|
R (mm):
3.0
|
Nut N (mm):
8 / 10
Lieferländer:weltweitBeschreibung:zur Verbindung von Rundrohrprofilen mit Aluminiumprofilen Nut 8 oder Nut 10Material:Adapterplatte: Aluminiumdruckguss Nutfixierung: ZinkdruckgussSet:1 Adapterplatte, 2 Nutfixierungen für Nut 8 und Nut 10Oberfläche:blankHinweis:passender Verbinder siehe 099RV2890LS01, 099RV28KS01, 099RV2845S01 - 099RV2890QS01 * passende Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801

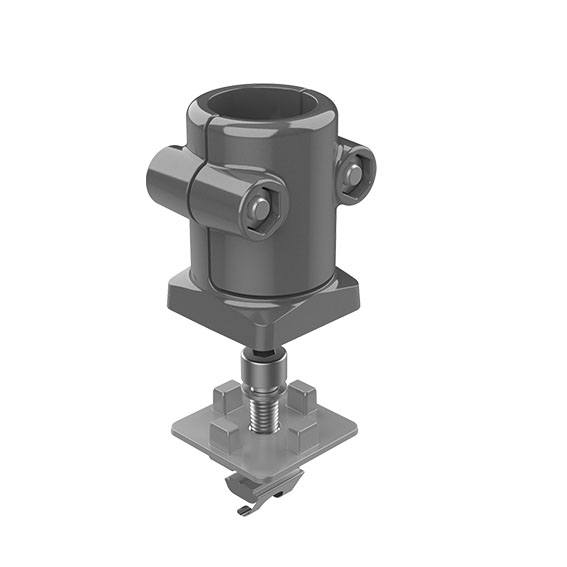

Adapterstück D28 - 40 M8 (Set)
0,00 €*
B (mm):
40
|
R (mm):
3.0
|
Nut N (mm):
10
|
Profil:
B
Farbe:Adapterstück: alufarbig Nutfixierungsplatte: alufarbigLieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von einem Rundrohrprofil mit Außendurchmesser Ø 28 mm mit einem Aluminiumprofil Nut 10; Adapterstück kann längs oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 20 mm tief)Material:Adapterstück: Aluminiumdruckguss Nutfixierungsplatte: Aluminiumdruckguss Schrauben: Stahl Scheibe: Stahl Nutenstein: StahlSet:1 Adapterstück 1 Nutfixierungsplatte 1 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein) 1 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch) 1 Scheibe 8-FSt 1 Nutensteine - Nut 10 - M8Oberfläche:Adapterstück: lackiert Nutfixierungsplatte: lackiert Schrauben: verzinkt Scheibe: verzinkt Nutenstein: verzinktHinweis:Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801

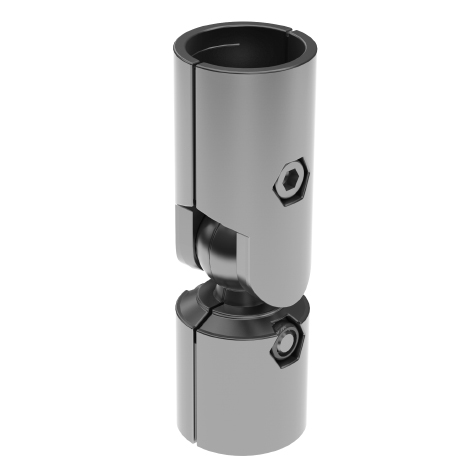

Außenliegender Kugel-Stoßverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur variablen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für innenliegenden T-Kugel-Stoßverbinder D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 20, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

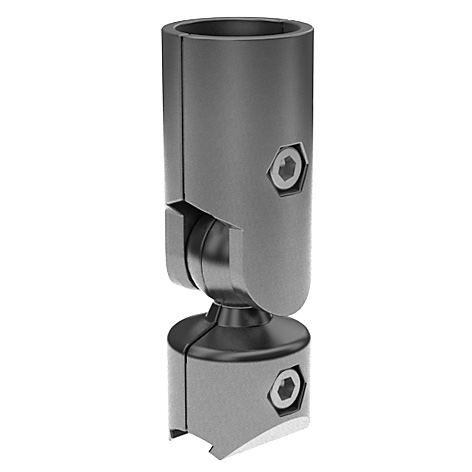

Außenliegender Kugelverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur variablen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für außenliegenden Kugelverbinder D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Außenliegender T-Verbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mmMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für außenliegenden T-Verbinder D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

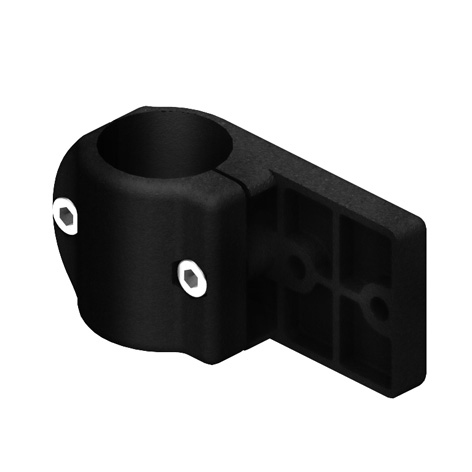

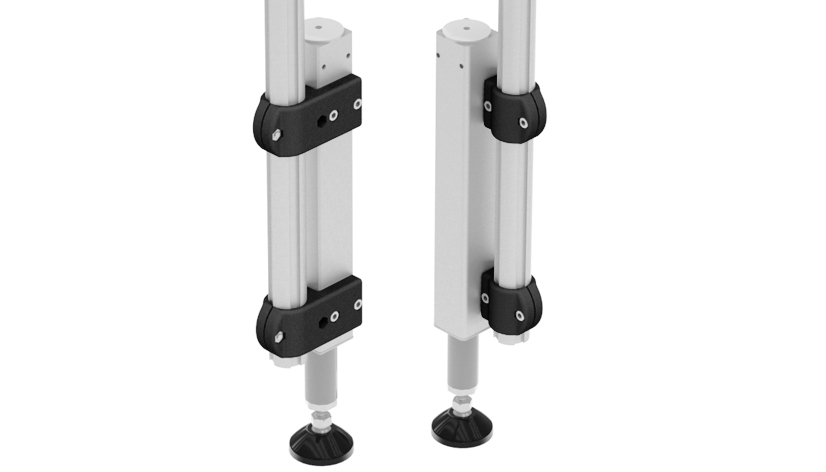

Befestigungskemme D28 (Set)
0,00 €*
Farbe:Befestigungsklemme: schwarzLieferländer:weltweitBeschreibung:zur seitlichen Befestigung eines Rundrohrprofils mit Außendurchmesser ø 28 mm an einem Aluminiumprofil, Lochabstand kompatibel zu Ergoswiss® HubzylindernMaterial:Befestigungsklemme: Zinkdruckguss Montageset: StahlSet:2 Elemente für Befestigungsklemme D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M5 x 16, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M5 x 10, 2 Muttern DIN EN ISO 4032 (DIN 934) - M5Oberfläche:Befestigungsklemme: pulverbeschichtet Montageset: verzinkt

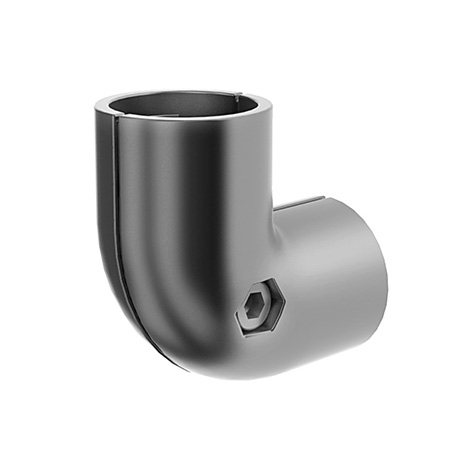

Eckverbinder 2D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Eckverbinder 2D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

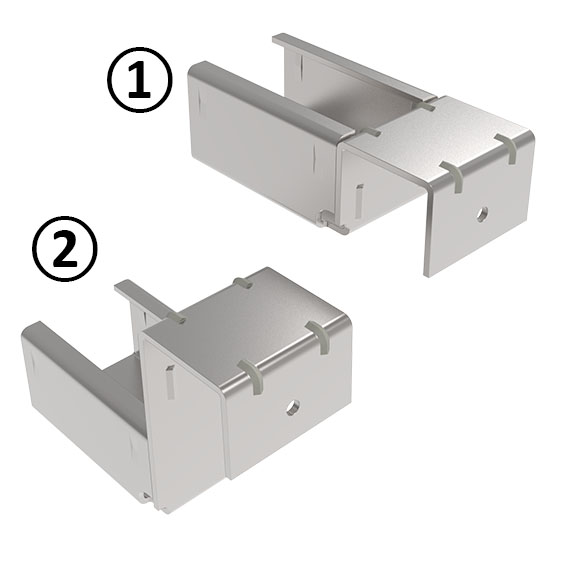

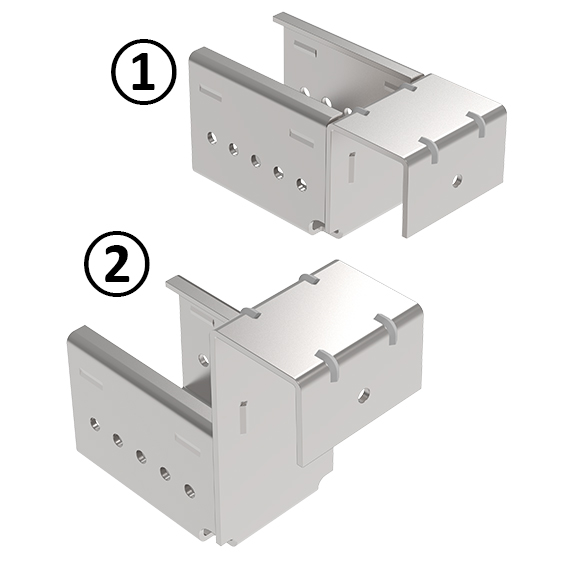

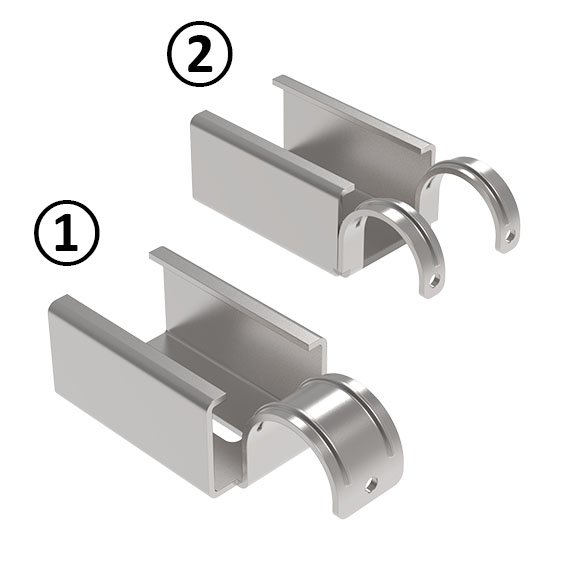

Einhängehalter AL D28
0,00 €*
Abb.:
①
|
Ausführung:
ohne Anschlag
Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Einhängehalter XST D28
0,00 €*
Abb.:
②
|
Ausführung:
mit Anschlag
Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt

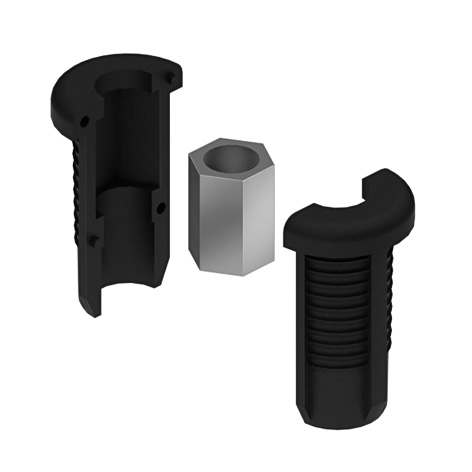

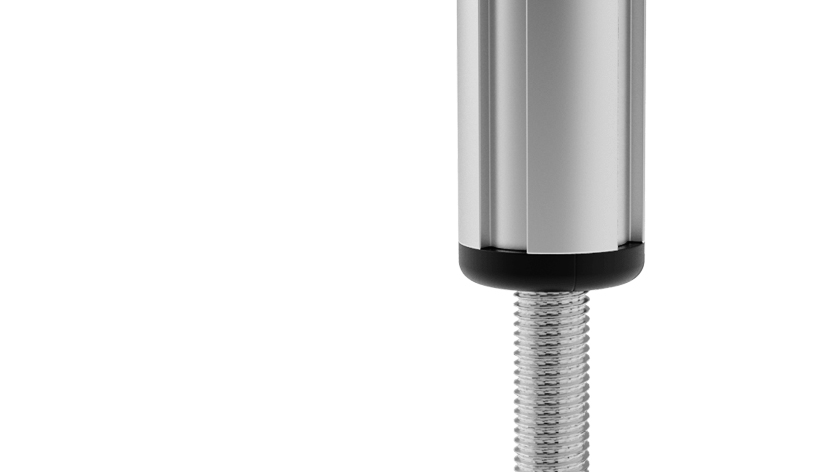

Gewindehülse D28L (Set)
0,00 €*
M:
M8
|
Set:
Set 1
Farbe:Hülse: schwarzLieferländer:weltweitBeschreibung:zur Befestigung von Stellfüßen und Lenkrollen an der Stirnseite von Rundrohrprofilen D28L mit Außendurchmesser ø 28 mm Material:Hülse: Kunststoff PA, kohlefaserverstärkt Langmutter: StahlSet 1:1 Hülse, 2-teilig 1 Langmutter M8Set 2:1 Winkel, 1 Abdeckkappe - Kunststoff PA - schwarz, 4 Nutensteine - Nut 8 - M8, 4 Schrauben DIN EN ISO 7380 (DIN 34805) - M8 x 16 4 Vierkant-ScheibenOberfläche:Langmutter: verzinkt

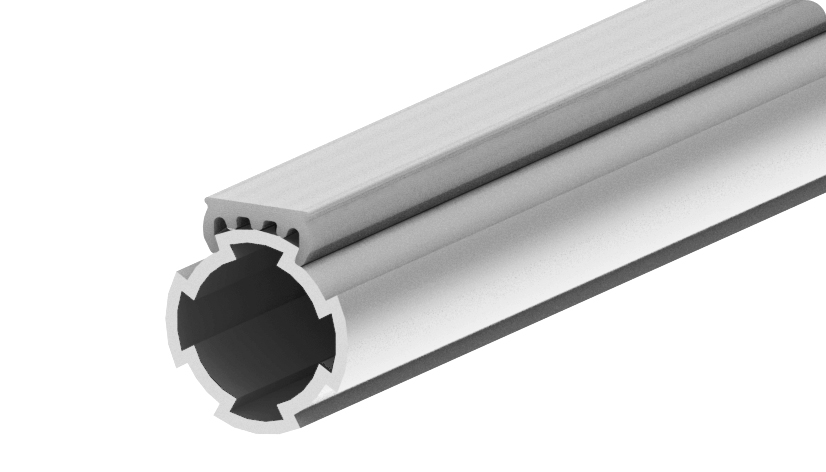

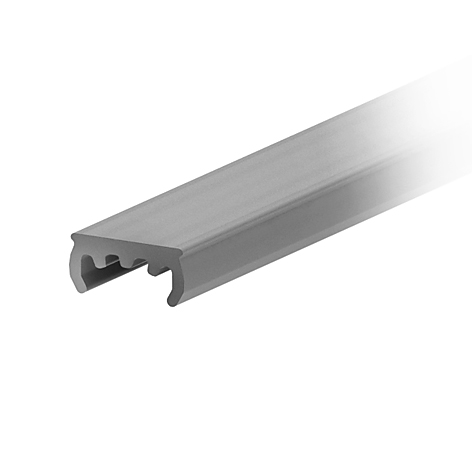

Gleitleiste D28
0,00 €*
Farbe:
grau ≈ RAL 7035
|
Profil:
B

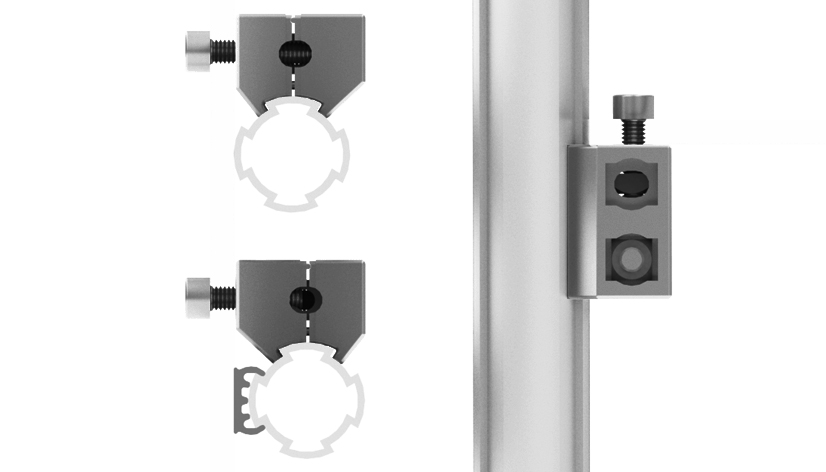

Farbe:grauLieferländer:weltweitBeschreibung:zum Herstellen einfacher Gleitbahnen durch Aufclipsen auf ein Rundrohrprofil mit Außendurchmesser Ø 28 mm (D28L);auch als Auflage einsetzbar bei Montage von Flächenelementen mit Varioblock AL D28Material:Kunststoff PVC-UHinweis:passender Varioblock AL D28 siehe 094AD28

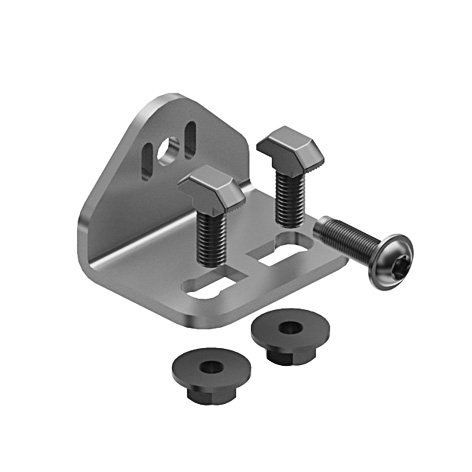

Haltewinkel 60 x 47, D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
|
Profil:
B
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung eines Rundrohrprofils mit Außendurchmesser Ø 28 mm mit einem Aluminiumprofil Nut 10; Justierung mittels LanglöchernMaterial:StahlSet:1 Haltewinkel, 1 selbstformende Schraube S8 x 25 - Innensechsrund T40, 2 Hammerschrauben - Nut 10 - M8 x 20, 2 Flanschmuttern M8Oberfläche:verzinkt

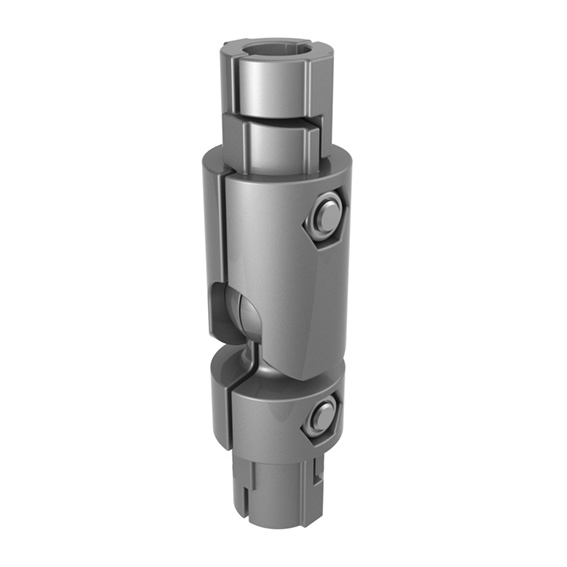

Innenliegender Kugel-Stoßverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur variablen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für innenliegenden Kugelverbinder D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 20, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

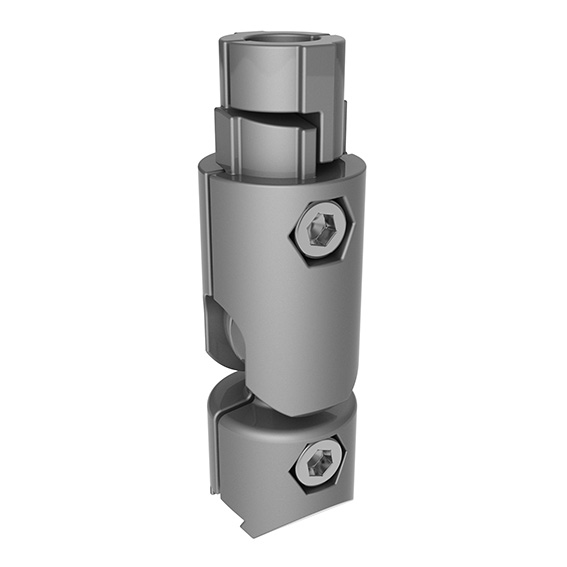

Innenliegender Kugelverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur variablen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für innenliegenden T-Kugel-Stoßverbinder D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 20, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

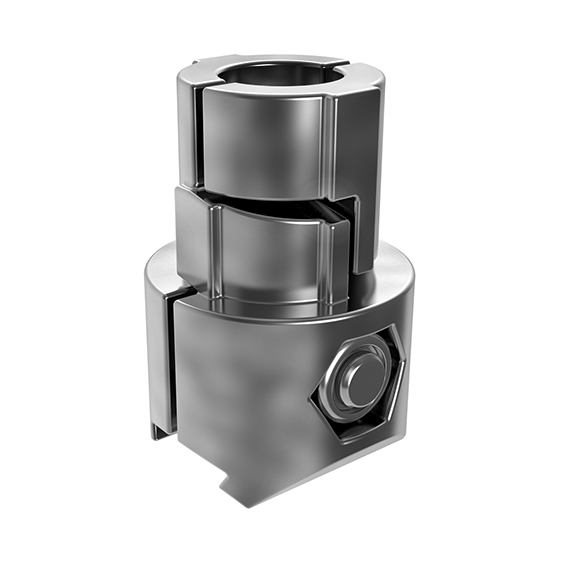

Innenliegender T-Verbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mmMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für innenliegenden T-Verbinder D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 20, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

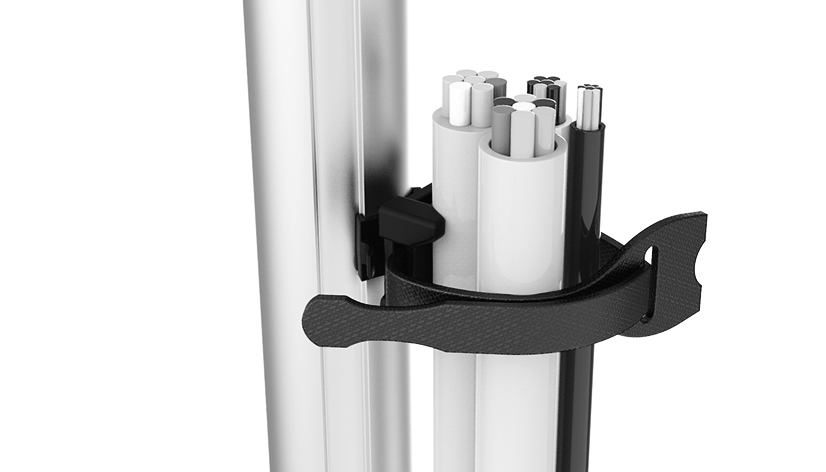

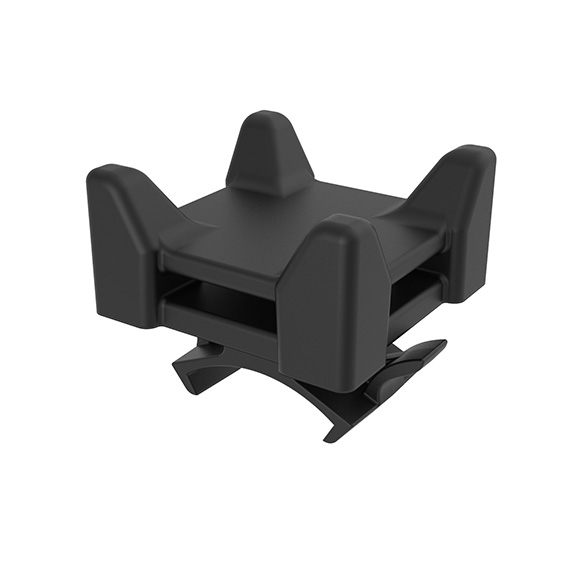

Kreuz-Kabelbinderblock D28
0,00 €*

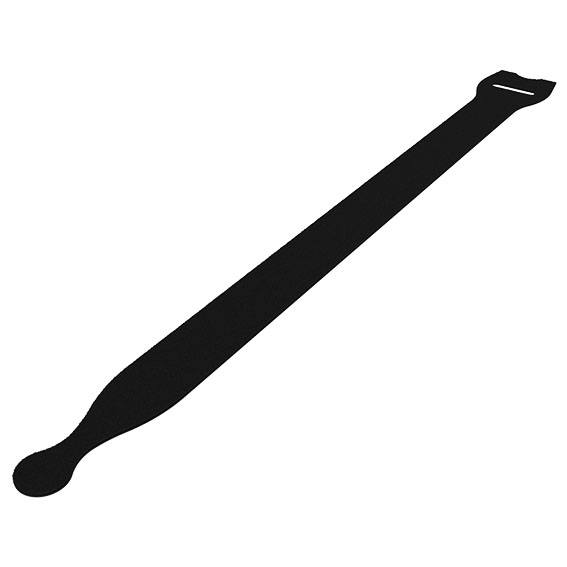

Farbe:schwarzLieferländer:weltweitBeschreibung:zur Befestigung von Kabeln und Schläuchen längs zur Profilnut; Montage durch EinsteckenMaterial:Kunststoff PA, glasfaserverstärktHinweis:passendes Velcro®-Klettband für Kreuz-Kabelbinderblock D28 siehe 340ME8200KL

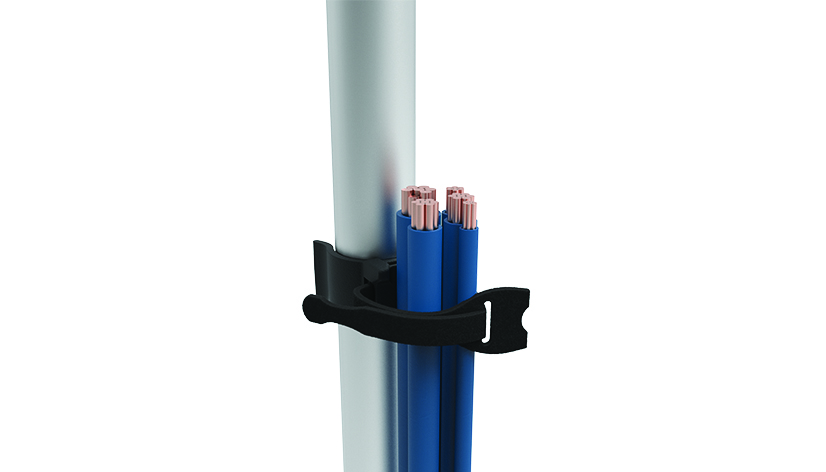

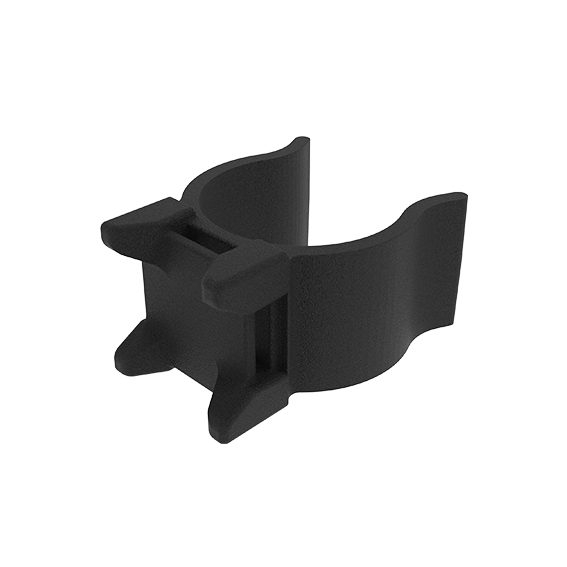

Kreuz-Kabelbinderblock D28 universell
0,00 €*
Farbe:schwarzLieferländer:weltweitBeschreibung:zur Befestigung von Kabeln sowohl längs als auch quer zum Profil; Montage durch Clipsen auf das RundrohrprofilMaterial:Kunststoff PA, kohlefaserverstärkt

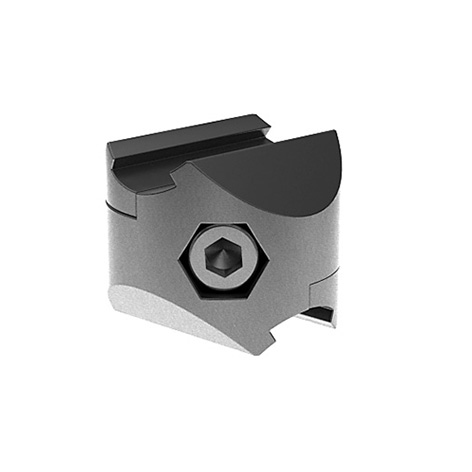

Kreuzverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur Kreuzverbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Kreuzverbinder D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 30, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

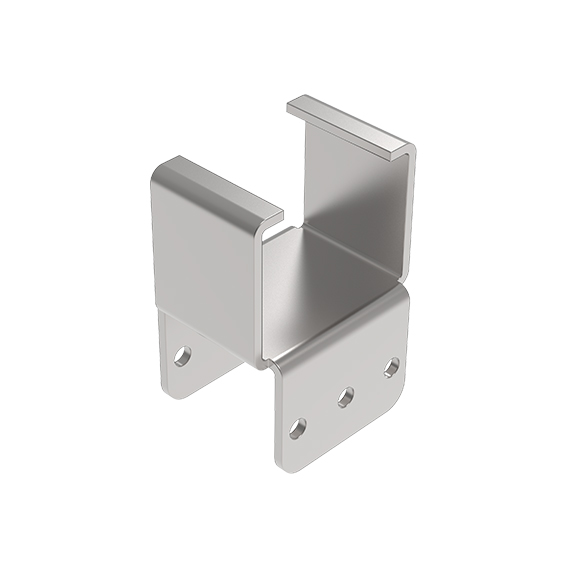

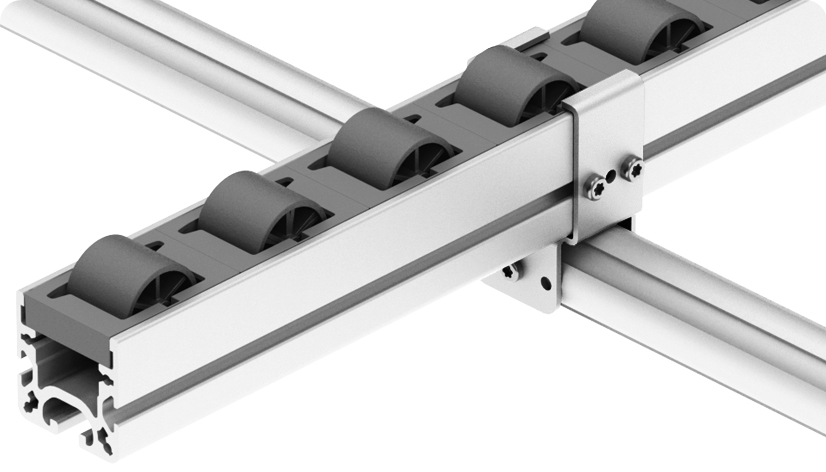

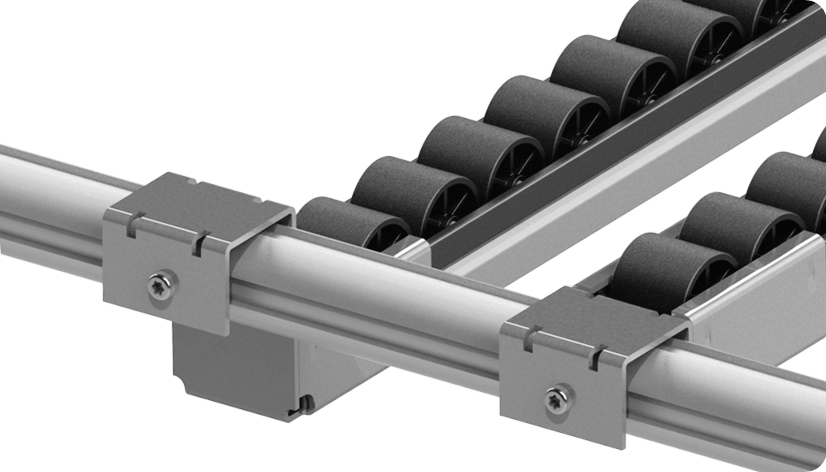

Montagehalter AL D28
0,00 €*
Ausführung:
-
Montageset:6 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen und Abstützen einer kreuzenden Rollenschiene AL über einem Rundrohrprofilmit Außendurchmesser Ø 28 mmMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt

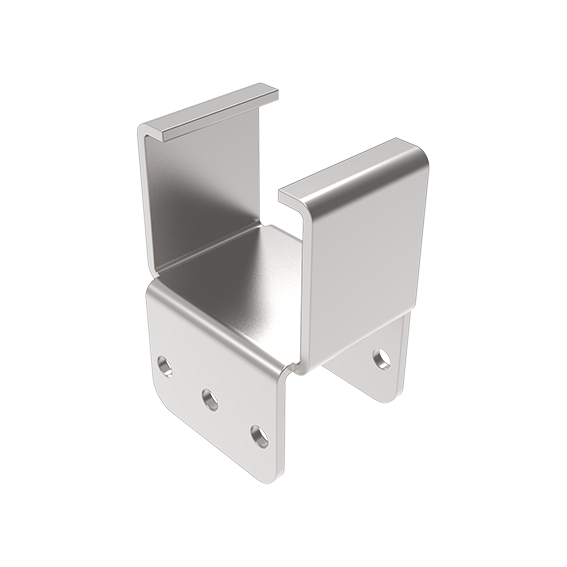

Montagehalter XST D28
0,00 €*
Montageset:2 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen und Abstützen einer kreuzenden Rollenschiene XST oder einer Führungsschiene XST zentral über einem Rundrohrprofil mit Außendurchmesser Ø 28 mmMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt

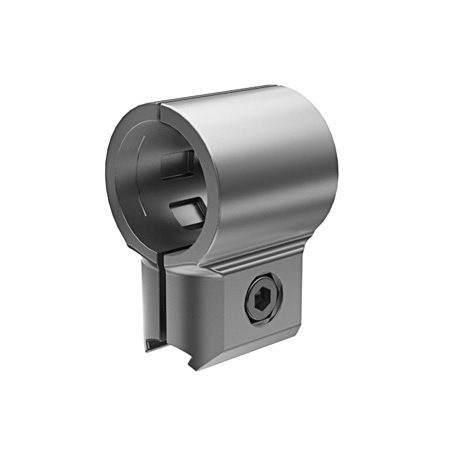

Parallelkemme D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur parallelen Verbindung von einem Rundrohr oder Rundrohrprofil mit einem Rundrohrprofil mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Parallelklemme D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

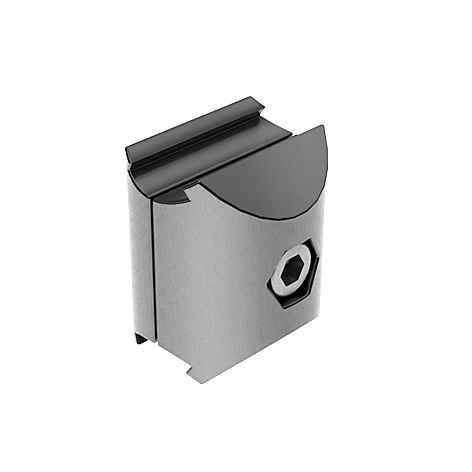

Parallelverbinder D28 (Set)
0,00 €*
ESD:
ESD elektrostatisch entladend
Lieferländer:weltweitBeschreibung:zur parallelen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Parallelverbinder D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt

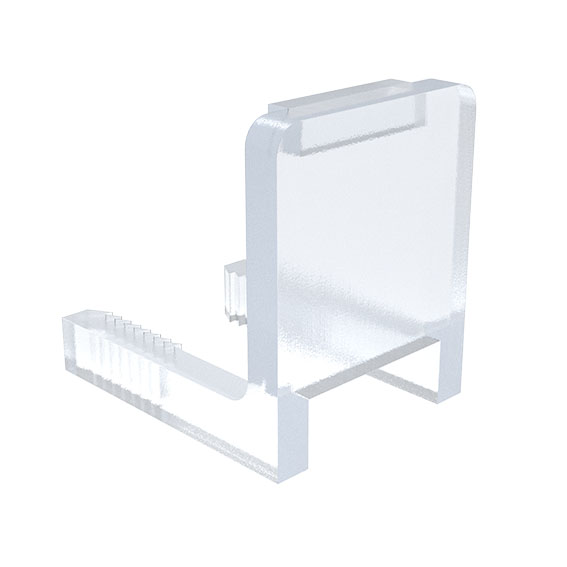

Rastklemme, für Nuthammer, Varioklemmblöcke
0,00 €*
Farbe:transparent (farblos)Lieferländer:weltweitBeschreibung:zum Höhenausgleich der Anschlagflächen, für eine bündige Montage von FlächenelementenMaterial:Kunststoff PCHinweis:passende Varioklemmblöcke siehe 094523M6, 094522M6CS und 094524M6

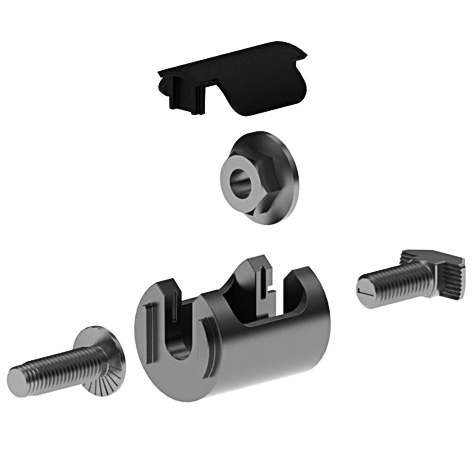

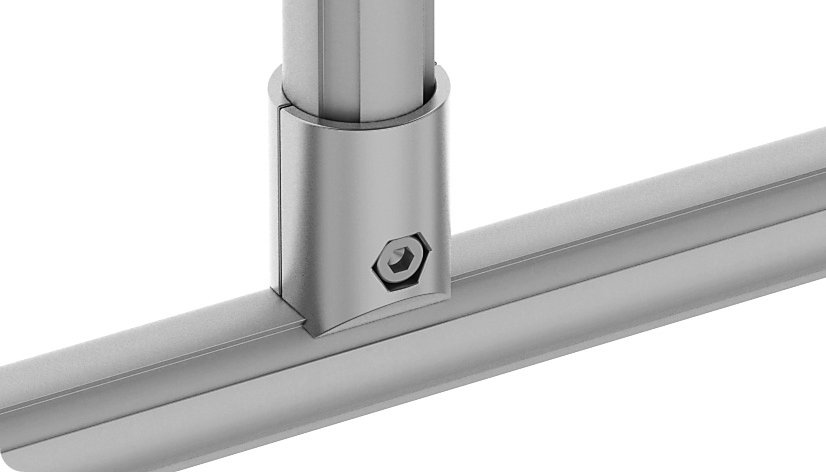

T-Verbinder D28 - Nut 10 (Set)
0,00 €*
Nut N (mm):
10
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von einem Rundrohrprofil mit Außendurchmesser Ø 28 mm mit einem Aluminiumprofil Nut 10Material:Verbinder: Aluminiumdruckguss Abdeckkappe: Kunststoff PA, glasfaserverstärkt Montageset: StahlSet:1 T-Verbinder D28 - Nut 10, 1 Abdeckkappe, 1 selbstformende Schraube S8 x 25 - Innensechsrund T40, 1 Flanschmutter M8, 1 Hammerschraube - Nut 10 - M8 x 20Oberfläche:Verbinder: blank Abdeckkappe: schwarz Montageset: verzinkt
