T-Verbinder D28 - Nut 10 (Set)

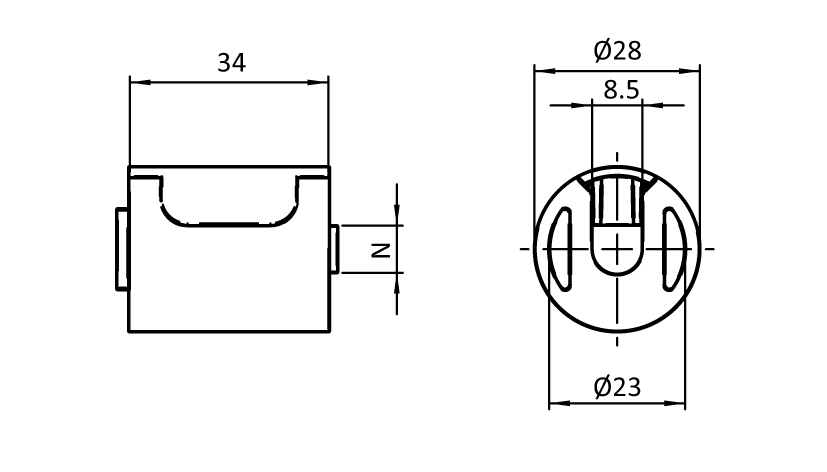

T-Verbinder D28 - Nut 10 (Set) – technische Zeichnung

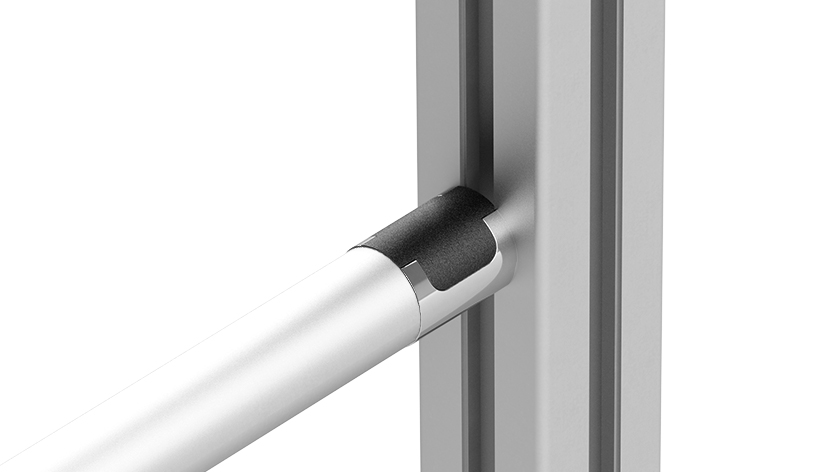

T-Verbinder D28 - Nut 10 (Set) – Anwendungsbeispiel

0,00 €

Nut N (mm)

10

Teil-Nr.: 099RV28TS01

Liefereinheit: 10 Stück

Produktinformationen "T-Verbinder D28 - Nut 10 (Set)"

Lieferländer:
weltweit

Beschreibung:
zur rechtwinkligen Verbindung von einem Rundrohrprofil mit Außendurchmesser Ø 28 mm mit einem Aluminiumprofil Nut 10

Material:
Verbinder: Aluminiumdruckguss
Abdeckkappe: Kunststoff PA, glasfaserverstärkt
Montageset: Stahl

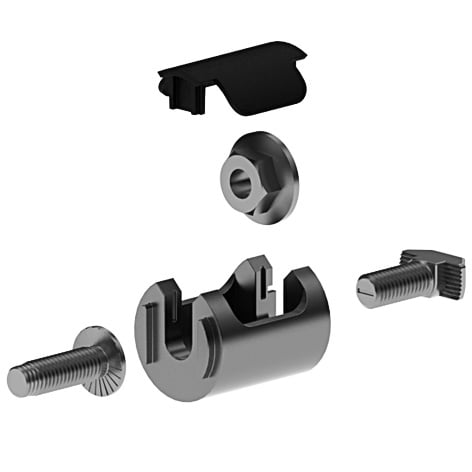

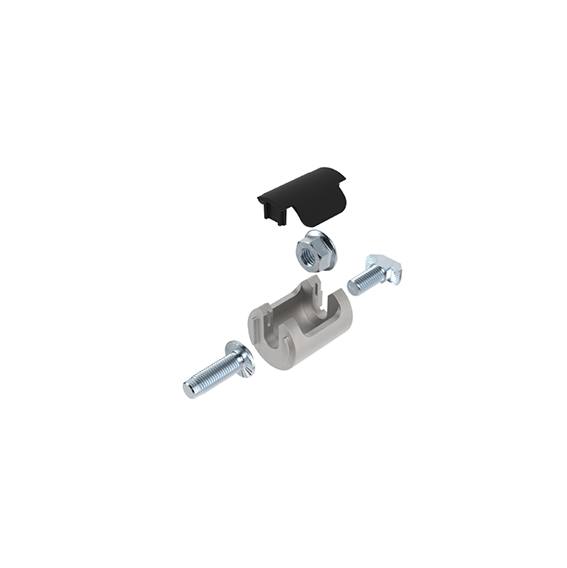

Set:
1 T-Verbinder D28 - Nut 10,
1 Abdeckkappe,
1 selbstformende Schraube S8 x 25 - Innensechsrund T40,
1 Flanschmutter M8,
1 Hammerschraube - Nut 10 - M8 x 20

Oberfläche:
Verbinder: blank
Abdeckkappe: schwarz
Montageset: verzinkt
