Profilgleiter ZN 40 x 80 Festlager mit Klemmhebel (Set)
Produktnummer:
093PS0840FS01
Produktinformationen "Profilgleiter ZN 40 x 80 Festlager mit Klemmhebel (Set)"
Farbe:
Gleitschuh: natur
Klemmhebel: schwarz
O-Ring: schwarz
Lieferländer:
weltweit
Beschreibung:

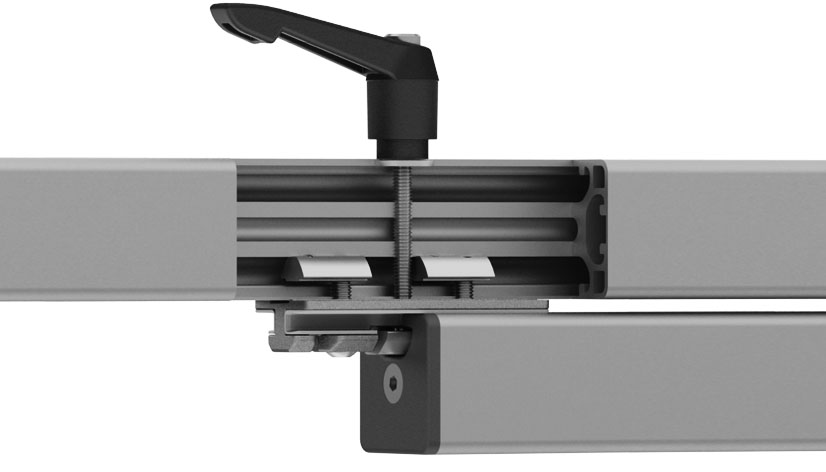

zur gleitenden Führung von Profilen mit Nut 8, Festlager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als verstellbarer Endanschlag;
Haltekraft bei maximalem Anzugsmoment (15 Nm) 600 N
Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Klemmhebel: Kunststoff, glasfaserverstärkt
Klemmhebel-Mechanik: Stahl
O-Ring: EPDM

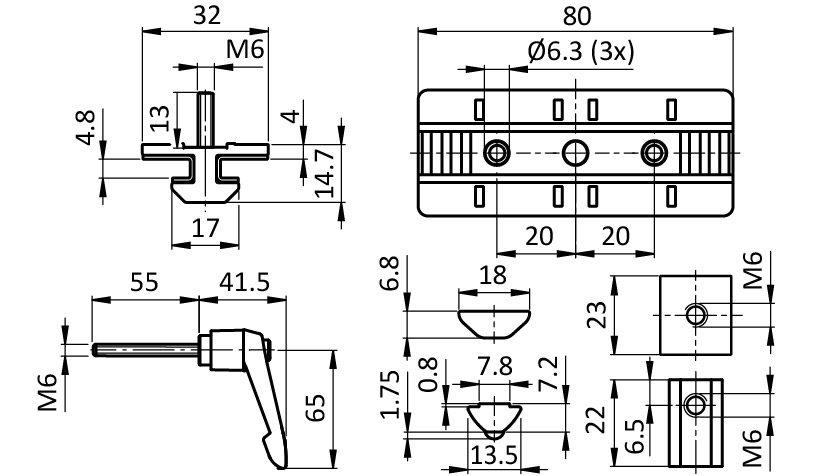

Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Klemmhebel mit Aussengewinde M6 x 55**,
1 Sonder-Nutenstein - Nut 8 - M6,
1 Scheibe DIN 9021 6,4 mm,
2 Linsenkopfschrauben ISO 7380 - M6 x 25,
2 O-Ringe DIN 3771 - 5 x 1,5,
2 Nutenteine - Nut 8 - M6
Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Klemmhebel-Mechanik: brüniert
Hinweis:
* Profilführungen mit mehreren Profilgleitern ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L
Loslager mit Klemmhebel siehe 093PS0840LS01
Hinweis 2:
** Verwendung des Klemmhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm
Ablängen des Klemmhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm
Gleitschuh: natur
Klemmhebel: schwarz
O-Ring: schwarz
Lieferländer:
weltweit
Beschreibung:
zur gleitenden Führung von Profilen mit Nut 8, Festlager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als verstellbarer Endanschlag;
Haltekraft bei maximalem Anzugsmoment (15 Nm) 600 N
Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Klemmhebel: Kunststoff, glasfaserverstärkt
Klemmhebel-Mechanik: Stahl
O-Ring: EPDM
Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Klemmhebel mit Aussengewinde M6 x 55**,
1 Sonder-Nutenstein - Nut 8 - M6,
1 Scheibe DIN 9021 6,4 mm,
2 Linsenkopfschrauben ISO 7380 - M6 x 25,
2 O-Ringe DIN 3771 - 5 x 1,5,
2 Nutenteine - Nut 8 - M6
Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Klemmhebel-Mechanik: brüniert
Hinweis:
* Profilführungen mit mehreren Profilgleitern ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L
Loslager mit Klemmhebel siehe 093PS0840LS01
Hinweis 2:
** Verwendung des Klemmhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm
Ablängen des Klemmhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm
| pA-Nummer: | 132884 |
|---|---|
| Liefereinheit: | 10 Sets |
| Modell: | Nut 8 |
| Zolltarifnummer: | 79070000900 |
| Zolltarifnummer Ausfuhr: | 73269098 |
| Gewicht (g): | 164.0 |
| (ECLASS 6.0): | 23369290 |
| (ECLASS 7.0): | 23369290 |
| (ECLASS 8.0): | 23369290 |
| (ECLASS 9.0): | 23369290 |
| (ECLASS 10.0): | 23369290 |
| (ECLASS 11.0): | 23360192 |
| (ECLASS 12.0): | 23360192 |
| (ECLASS 13.0): | 23360192 |
