Profilgleiter ZN 40 x 80 Loslager mit Klemmhebel (Set)

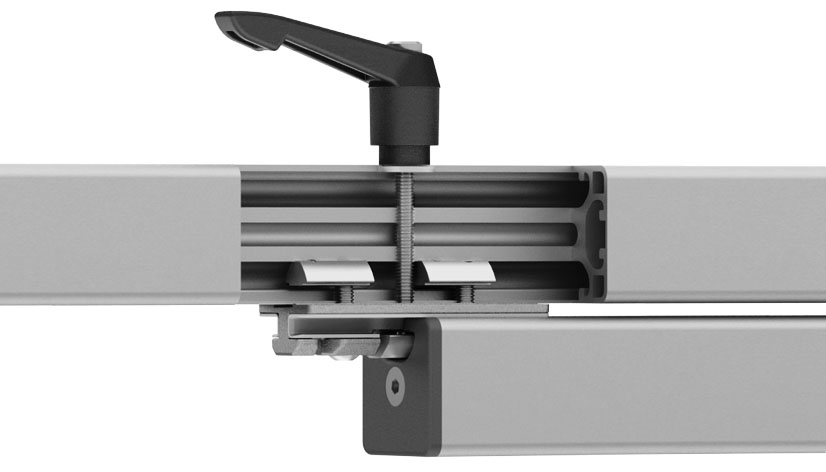

Profilgleiter ZN 40 x 80 Loslager mit Klemmhebel (Set) – Anwendungsbeispiel

0,00 €

Ausführung

Loslager mit Klemmhebel

Profil

I

Teil-Nr.: 093PS0840LS01

Liefereinheit: 10 Stück

Produktinformationen "Profilgleiter ZN 40 x 80 Loslager mit Klemmhebel (Set)"

Farbe:
Gleitschuh: natur
Klemmhebel: schwarz
O-Ring: schwarz

Lieferländer:
weltweit

Beschreibung:
zur gleitenden Führung von Profilen mit Nut 8, Loslager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als verstellbarer Endanschlag;
Haltekraft bei maximalem Anzugsmoment (15 Nm) 600 N

Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Klemmhebel: Kunststoff, glasfaserverstärkt
Klemmhebel-Mechanik: Stahl
O-Ring: EPDM

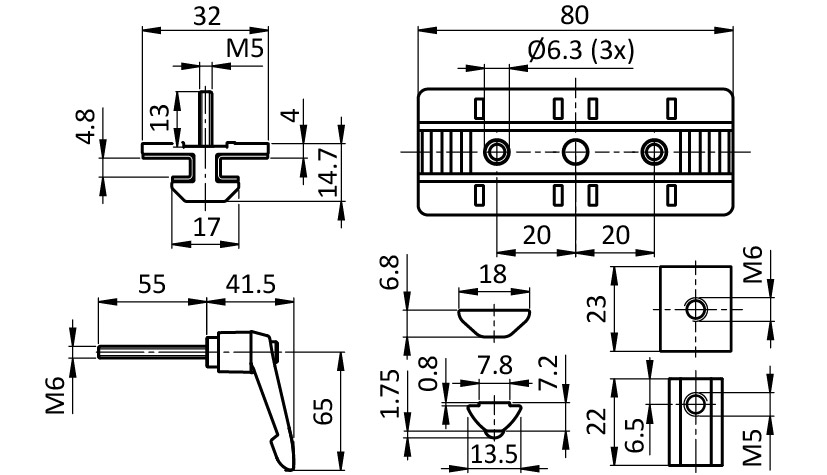

Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Klemmhebel mit Aussengewinde M6 x 55**,
1 Sonder-Nutenstein - Nut 8 - M6,
1 Scheibe DIN EN ISO 7093 (DIN 9021) 6,4 mm,
2 Linsenkopfschrauben DIN EN ISO 7380 (DIN 34805) - M5 x 25,
2 O-Ringe DIN EN ISO 3601 (DIN 3771) - 5 x 1,5,
2 Nutenteine - Nut 8 - M5

Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Klemmhebel-Mechanik: brüniert

Hinweis:
*Profilführungen mit mehreren Profilgleitern ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.
Passender Profilgleiter ZN 40 x 80 Festlager siehe 093PS0840L,
Festlager mit Klemmhebel siehe 093PS0840FS01

Hinweis 2:
**Verwendung des Klemmhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm
Ablängen des Klemmhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm
