Systemarm I40H 370 (Set)

Produktinformationen "Systemarm I40H 370 (Set)"

Farbe:
Arm: alufarbig
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Monitorhalterung: schwarz

Lieferländer:
weltweit

Beschreibung:

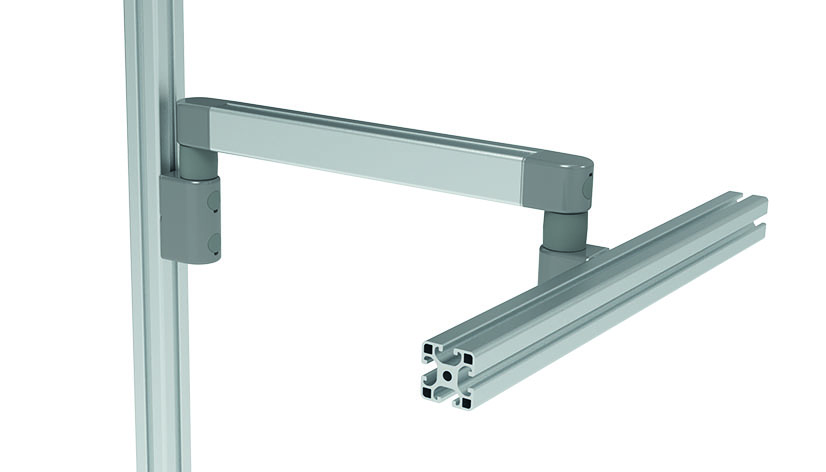

stabiler Schwenkarm mit einer Reichweite von ca. 370 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert

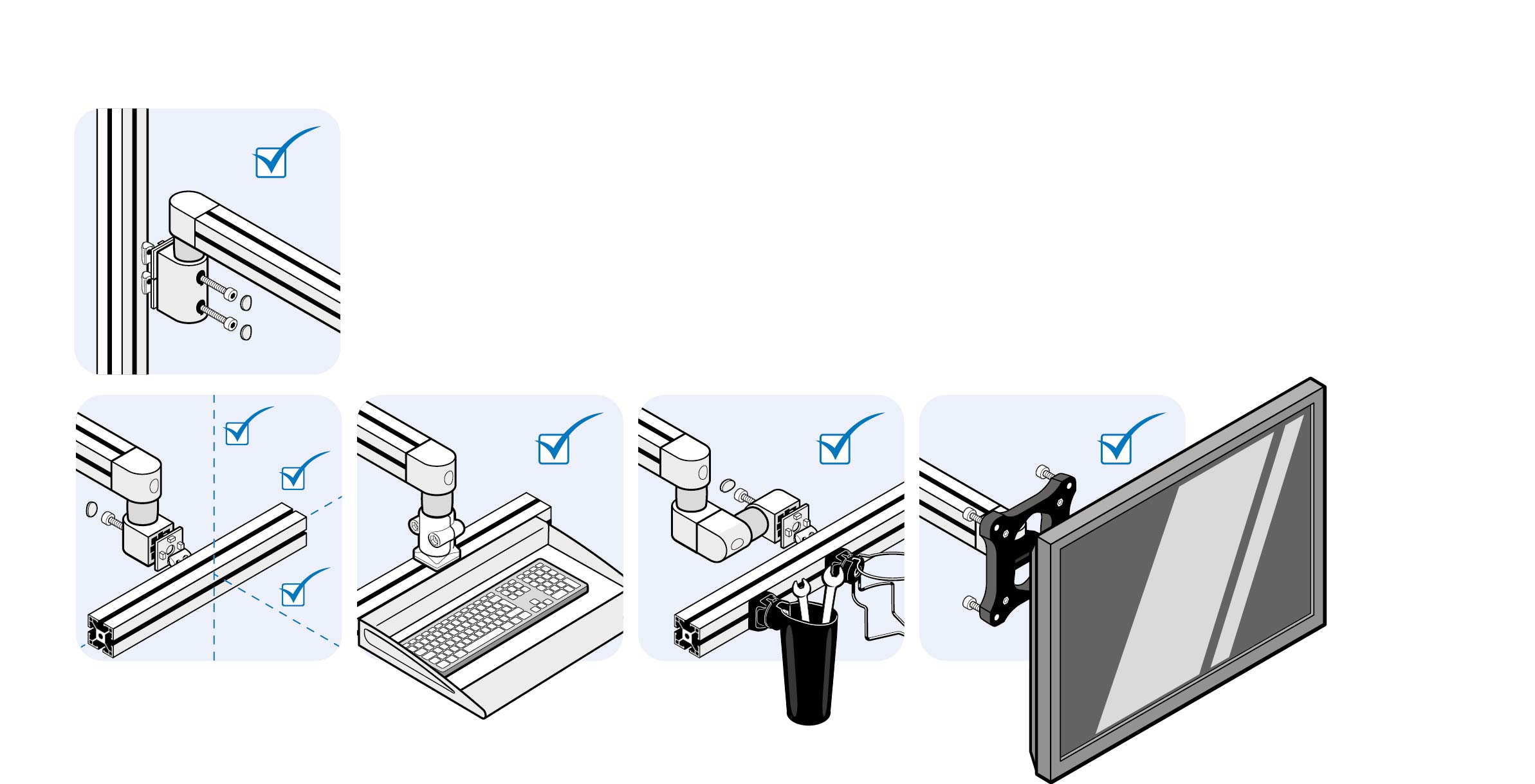

Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Arm: Aluminium
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Monitorhalterung: Kunststoff PA, glasfaserverstärkt

Set 1:
1 Systemarm I40H 370 mit Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8

Set 2:
1 Systemarm I40H 370 mit Anschluss-Friktionsgelenk,
2 Abdeckkappe,
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8

Set 3:
1 Systemarm I40H 370 mit Doppel-Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8

Set 4:
1 Systemarm I40H 370 mit Monitorhalterung,
2 Abdeckkappe
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
2 Scheibe 8-FSt,
1 Nutfixierungsplatte,
2 Nutenstein - Nut 8 - M8
1 Montageset für Monitor: 4 Schrauben DIN EN ISO 4762 (DIN 912) - M4 x 12, 4 Unterlegscheiben

Oberfläche:
Arm: eloxiert
Gehäuse: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutfixierungsplatten: pulverbeschichtet
Nutensteine: verzinkt

Liefereinheit:	1 Stück
Modell:	vormontiert, ab Profil 40
Gewicht (g):	2253.5
Zolltarifnummer:	76169990990
Zolltarifnummer Ausfuhr:	76169990
ERP-Nummer:	148264

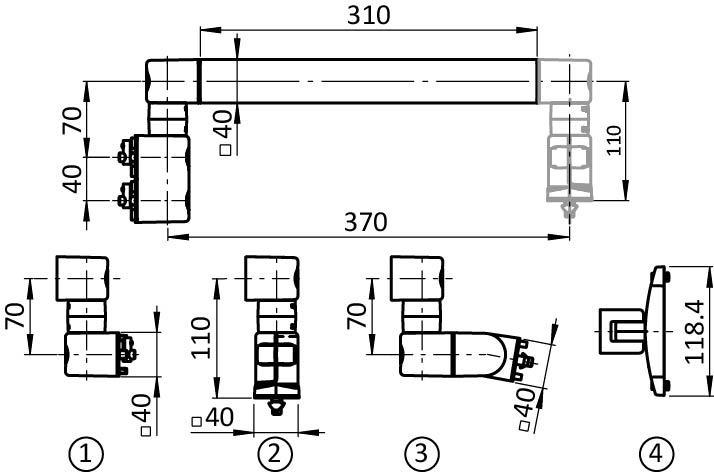

Varianten

Teil-Nr.	Ausführung	Profil	Abb.	Set
6FA40NH370S40N08	mit Anschluss-Friktionsgelenk	I	②	Set 2
6FDG40NH370S40N08	mit Doppel-Friktionsgelenk	I	③	Set 3
6FG40NH370S40N08	mit Friktionsgelenk	I	①	Set 1
6FMVNH370S40N08	mit Monitorhalterung	I	④	Set 4
