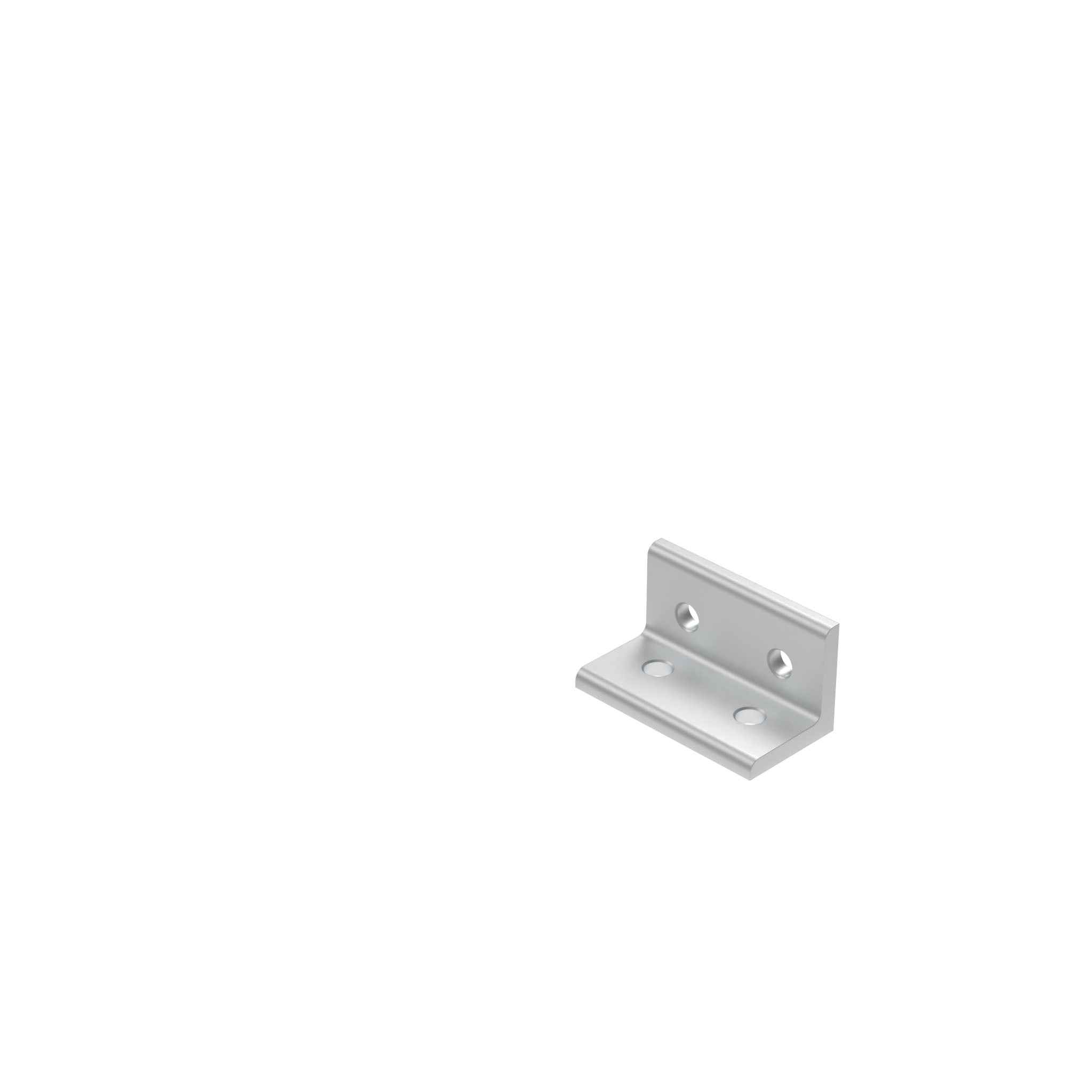

Verbindungswinkel AL 4-Loch, 2 Nuten

Produktinformationen "Verbindungswinkel AL 4-Loch, 2 Nuten"

Lieferländer:
weltweit / Nordamerika

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen

Material:
Aluminium

Oberfläche:
eloxiert

Profiltyp:	Profiltyp B, Profiltyp I
Anwendungsbereich:	Maschinen- und Anlagenbau
Liefereinheit:	10 / 50 Stück
Modell:	Aluminium
Gewicht (g):	40.0
ERP-Nummer:	119500

Varianten

Teil-Nr.	Ausführung	H (mm)	A (mm)	B (mm)	C (mm)	L (mm)	ØD (mm)
093WD4020	40 / 20	3.0	20.0	38.0	10.0	20.0	5.5
093WD5125	50.8 / 25.4 - 2" / 1"	4.0	25.4 (1")	48.0 (1.89")	12.7 (0.5")	25.4 (1")	7.0
093WD6030	60 / 30	5.0	30.0	57.0	15.0	30.0	7.0
093WD7638	76.2 / 38.1 - 3" / 1.5"	6.0	38.1 (1.5")	72.0 (2.8")	19.0 (0.75"	38.1 (1.5")	9.0
093WD8040	80 / 40	6.0	40.0	76.0	20.0	40.0	9.0
093WD9045	90 / 45	6.0	45.0	86.0	22.5	45.0	9.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169990990
Zolltarifnummer Ausfuhr: 76169990

Zertifikate

RoHS Certificate

REACH Certificate

POP Certificate

Conflict Minerals Certificate
