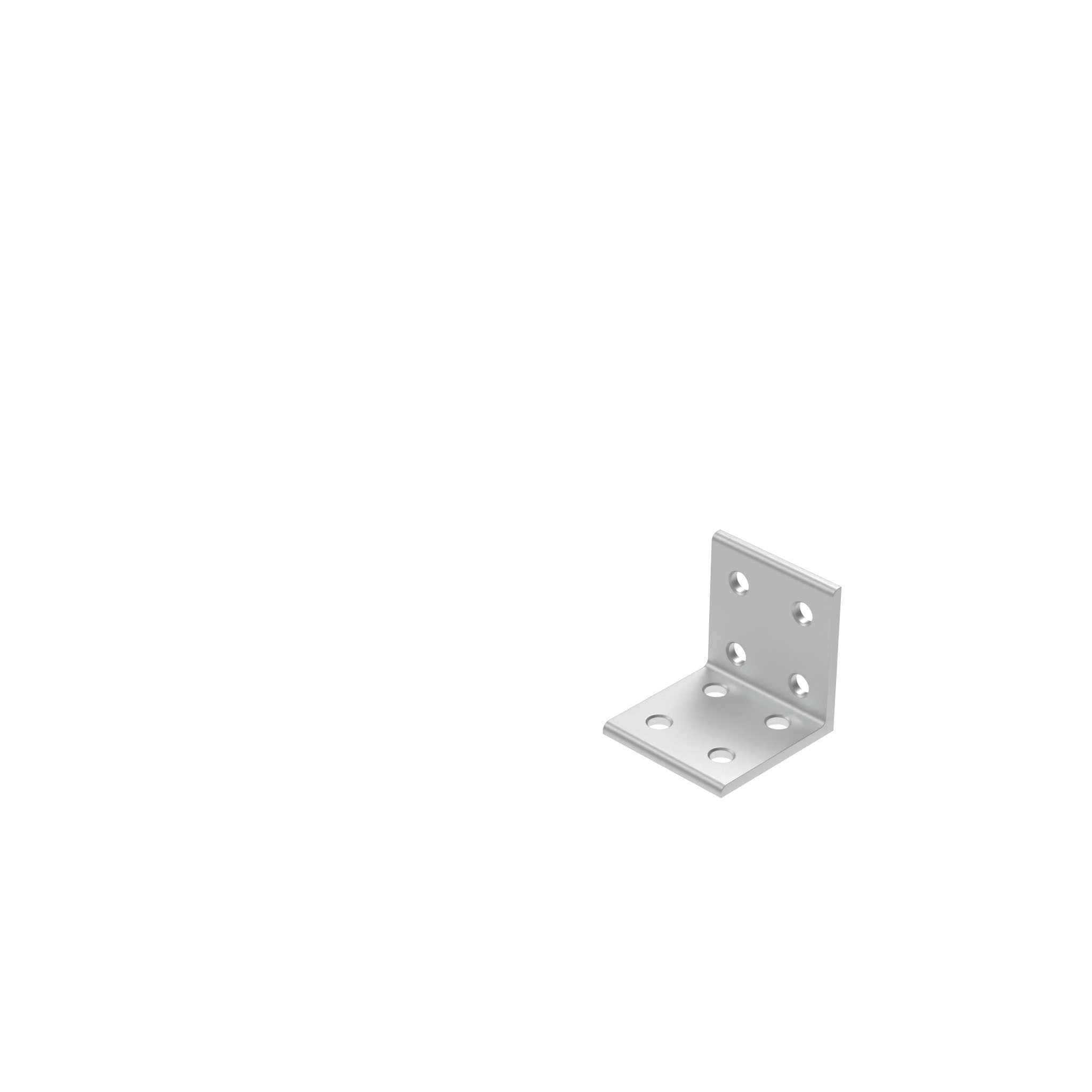

Verbindungswinkel AL 8-Loch, 2 Nuten

Produktinformationen "Verbindungswinkel AL 8-Loch, 2 Nuten"

Lieferländer:
weltweit / Nordamerika

Beschreibung:

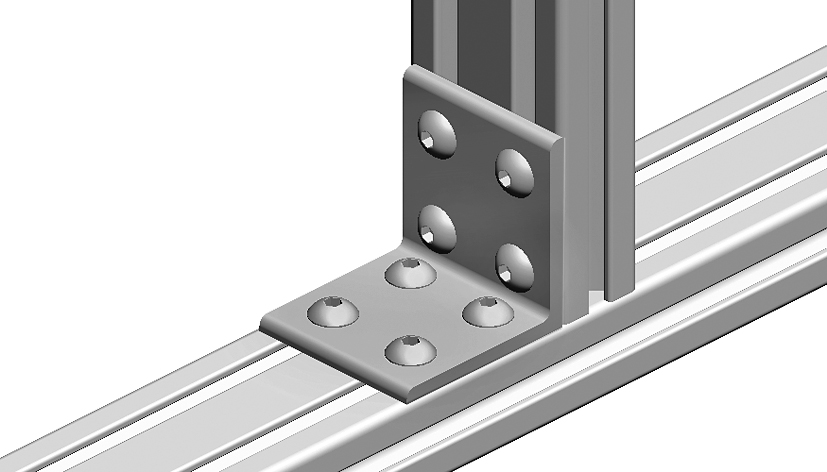

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen

Material:
Aluminium

Oberfläche:
eloxiert

Profiltyp:	Profiltyp B, Profiltyp I
Anwendungsbereich:	Maschinen- und Anlagenbau
Liefereinheit:	10 / 50 Stück
Modell:	Aluminium
Gewicht (g):	22.0
ERP-Nummer:	118306

Varianten

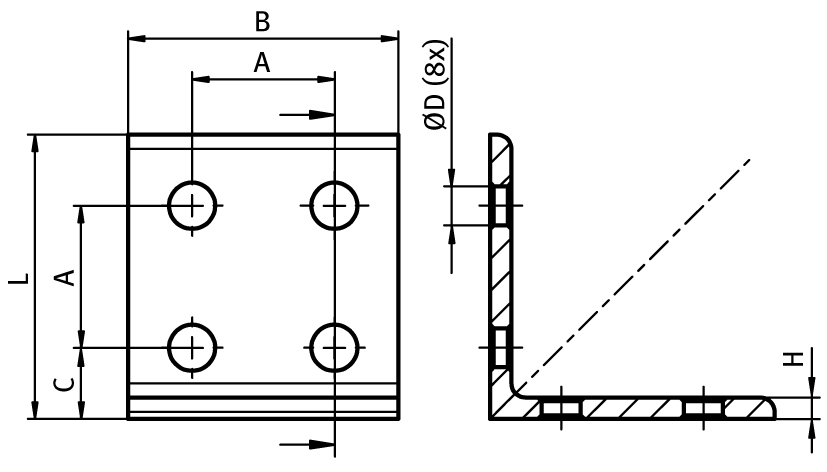

Teil-Nr.	Ausführung	H (mm)	A (mm)	B (mm)	C (mm)	L (mm)	ØD (mm)
093WD4040	40 / 40	3.0	20.0	38.0	10.0	40.0	5.5
093WD5151	50.8 / 50.8 - 2" / 2"	4.0	25.4 (1")	48.0 (1.89")	12.7 (0.5")	50.0 (1.97")	7.0
093WD6060	60 / 60	5.0	30.0	57.0	15.0	60.0	7.0
093WD7676	76.2 / 76.2 - 3" / 3"	6.0	38.1 (1.5")	72.0 (2.8")	19.0 (0.75")	76.2 (3")	9.0
093WD8080	80 / 80	6.0	40.0	76.0	20.0	80.0	9.0
093WD9090	90 / 90	6.0	45.0	86.0	22.5	90.0	9.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169990990
Zolltarifnummer Ausfuhr: 76169990

Zertifikate

RoHS Certificate

REACH Certificate

POP Certificate

Conflict Minerals Certificate
