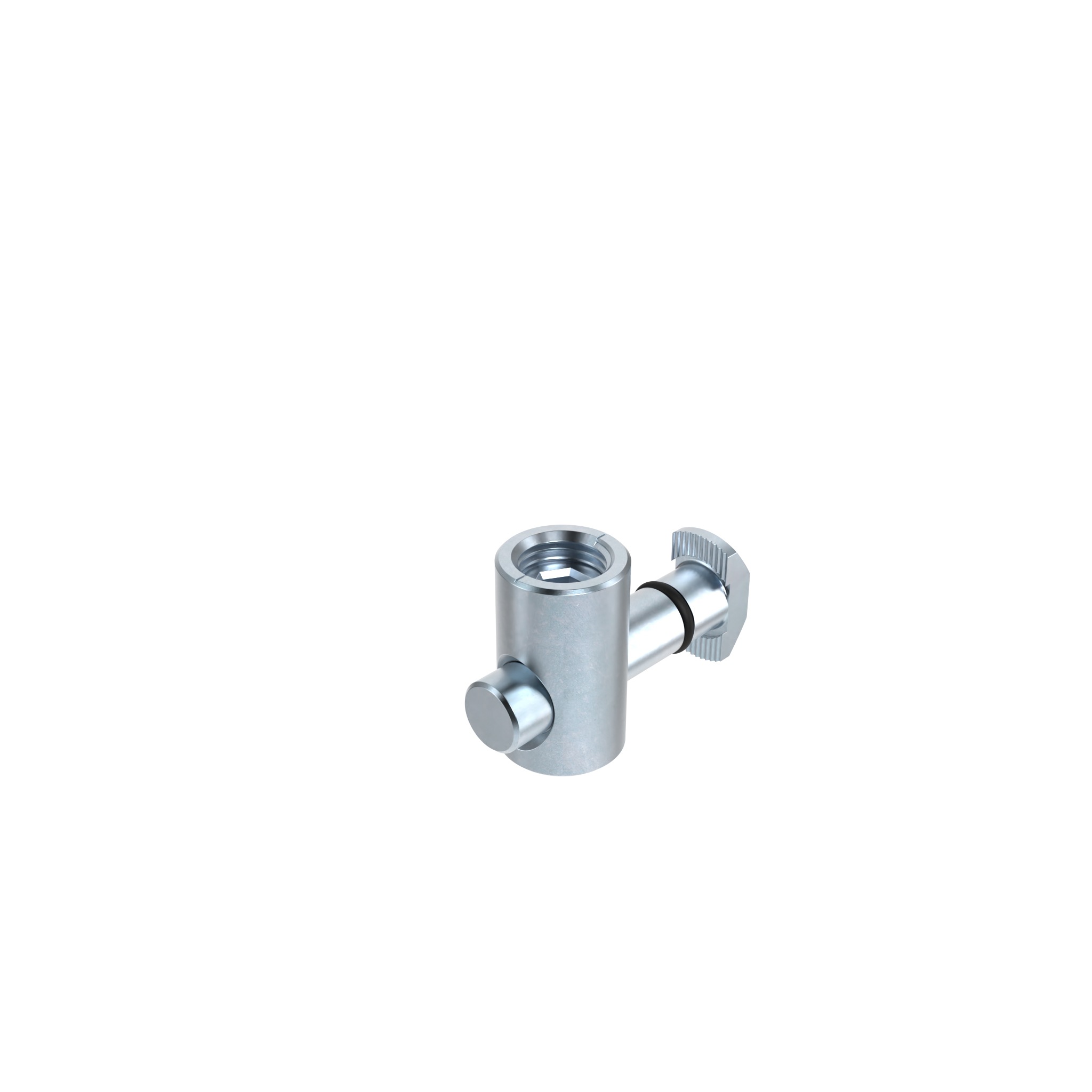

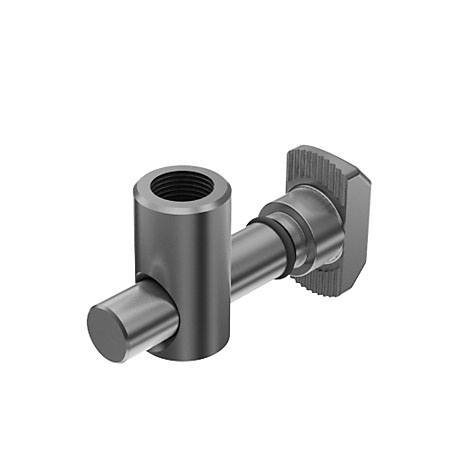

Zentralverbinder B, Nut 8 und Nut 10
Produktnummer:
099B10171000
Produktinformationen "Zentralverbinder B, Nut 8 und Nut 10"
Lieferländer:
weltweit
Beschreibung:

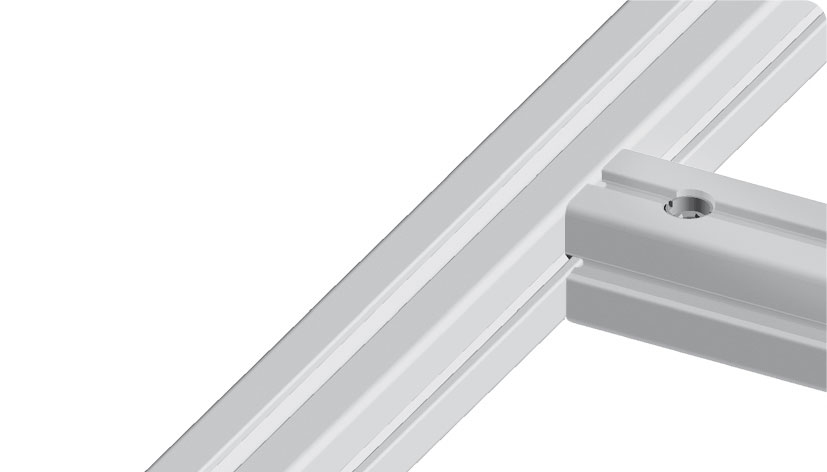

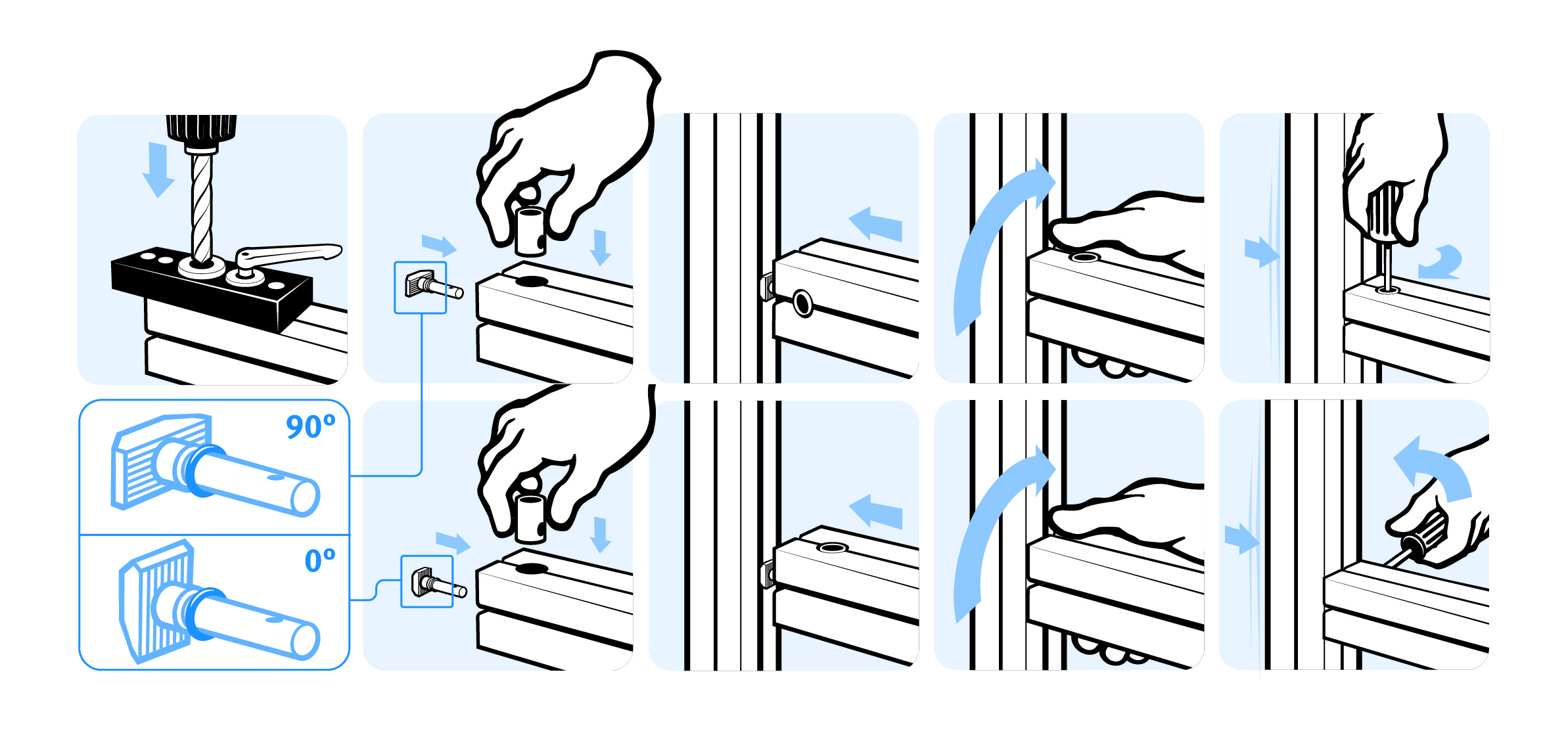

zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Sack- oder Durchgangsloch in eines der Profile gebohrt werden
Material:
verzinkt / blank
Oberfläche:
verzinkt
Hinweis:
* (1) = Profil 40; (2) = Profil 45; (3) = Profil 50
weltweit
Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Sack- oder Durchgangsloch in eines der Profile gebohrt werden
Material:
verzinkt / blank
Oberfläche:
verzinkt
Hinweis:
* (1) = Profil 40; (2) = Profil 45; (3) = Profil 50
Liefereinheit (1): | 10 |
---|---|
Gewicht (g): | 56.0 |
(ECLASS 6.0): | 23360290 |
(ECLASS 7.0): | 23360290 |
(ECLASS 8.0): | 23360290 |
(ECLASS 9.0): | 23360290 |
(ECLASS 10.0): | 23360290 |
(ECLASS 11.0): | 23360290 |
(ECLASS 12.0): | 23360290 |
(ECLASS 13.0): | 23360290 |
Liefereinheit: | 10 Stück |
Modell: | verzinkt / blank |
Varianten

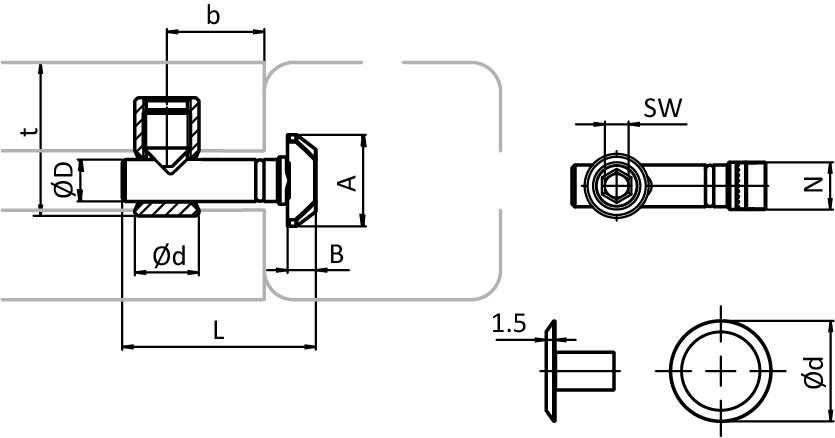

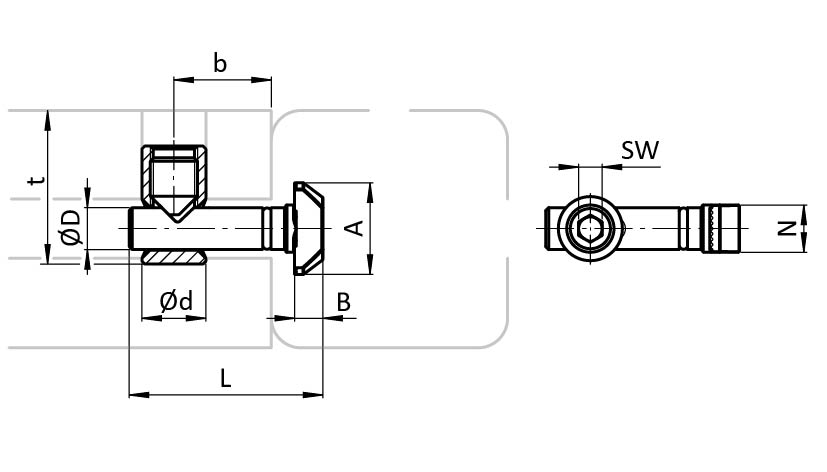

Produkt ID | Ausführung | A (mm) | B (mm) | b (mm) | D (mm) | d (mm) | L (mm) | t (mm) | Nut N (mm) | SW (mm) | Profil |
---|---|---|---|---|---|---|---|---|---|---|---|

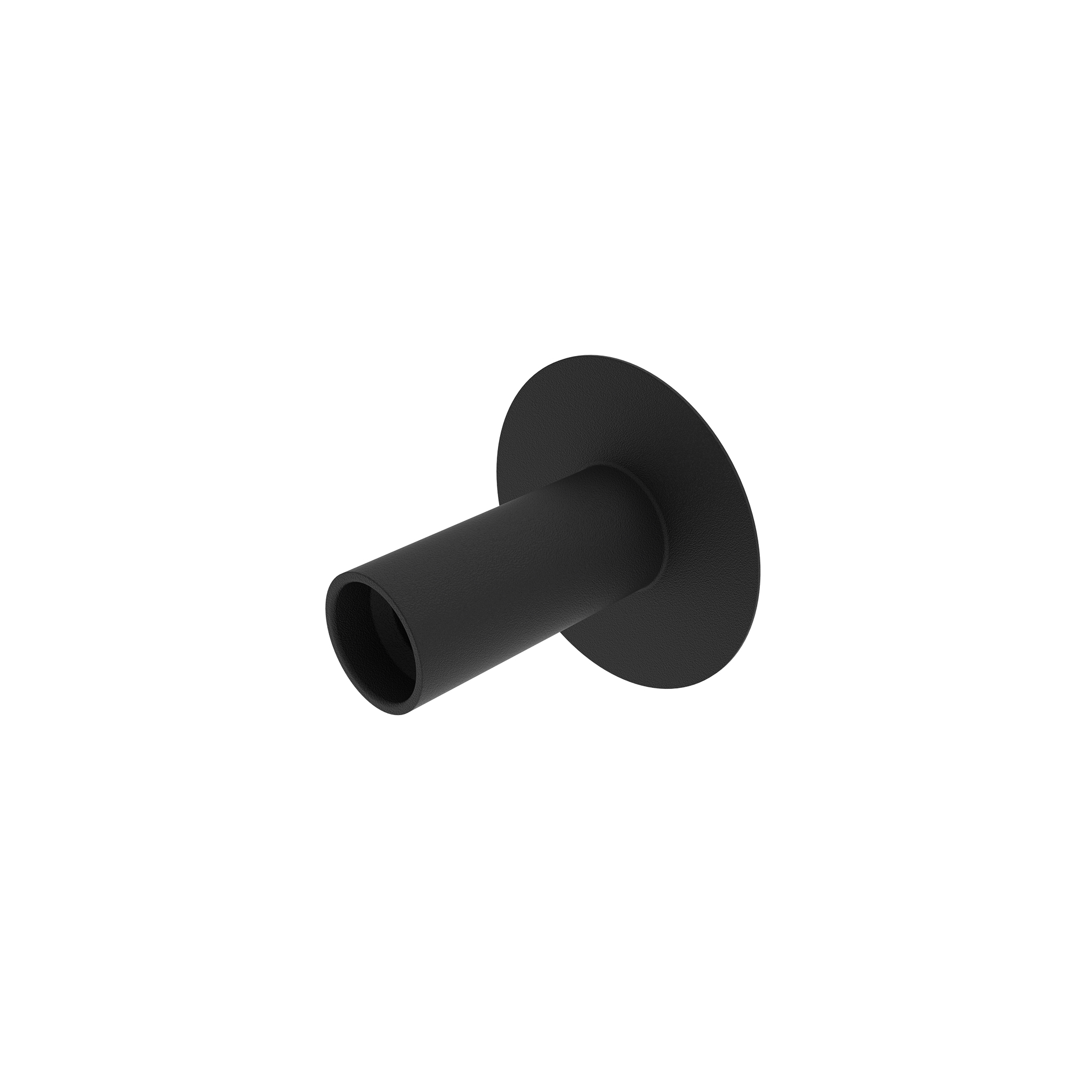

091107 | Abdeckkappe | - | - | - | - | Ø17 | - | - | - | - | B |
091108 | Abdeckkappe | - | - | - | - | Ø17 | - | - | - | - | B |
099B08110700 | 0° | 15.5 | 4.8 | 18.0 | 7.1 | Ø11 | 33.0 | 22.0 | 8 | 4 | B |
099B08110700S01 | 0° | 19.6 | 5.5 | 18.0 | 7.1 | Ø11 | 40.0 | 22.0 | 8 / 10 | 4 | B |
099B08110790 | 90° | 15.5 | 4.8 | 18.0 | 7.1 | Ø11 | 33.0 | 22.0 | 8 | 4 | B |
099B08110790S01 | 90° | 19.6 | 5.5 | 18.0 | 7.1 | Ø11 | 40.0 | 22.0 | 8 / 10 | 4 | B |
099B10171000 | 0° | 19.6 | 5.5 | 22.5 | 9.8 | Ø17 | 45.5 | 31.0 *(1) 34.0 *(2) 36.0 *(3) 41.0 *(4) | 10 | 6 | B |
099B10171090 | 90° | 19.6 | 5.5 | 22.5 | 9.8 | Ø17 | 45.5 | 31.0 *(1) 34.0 *(2) 36.0 *(3) 41.0 *(4) | 10 | 6 | B |
