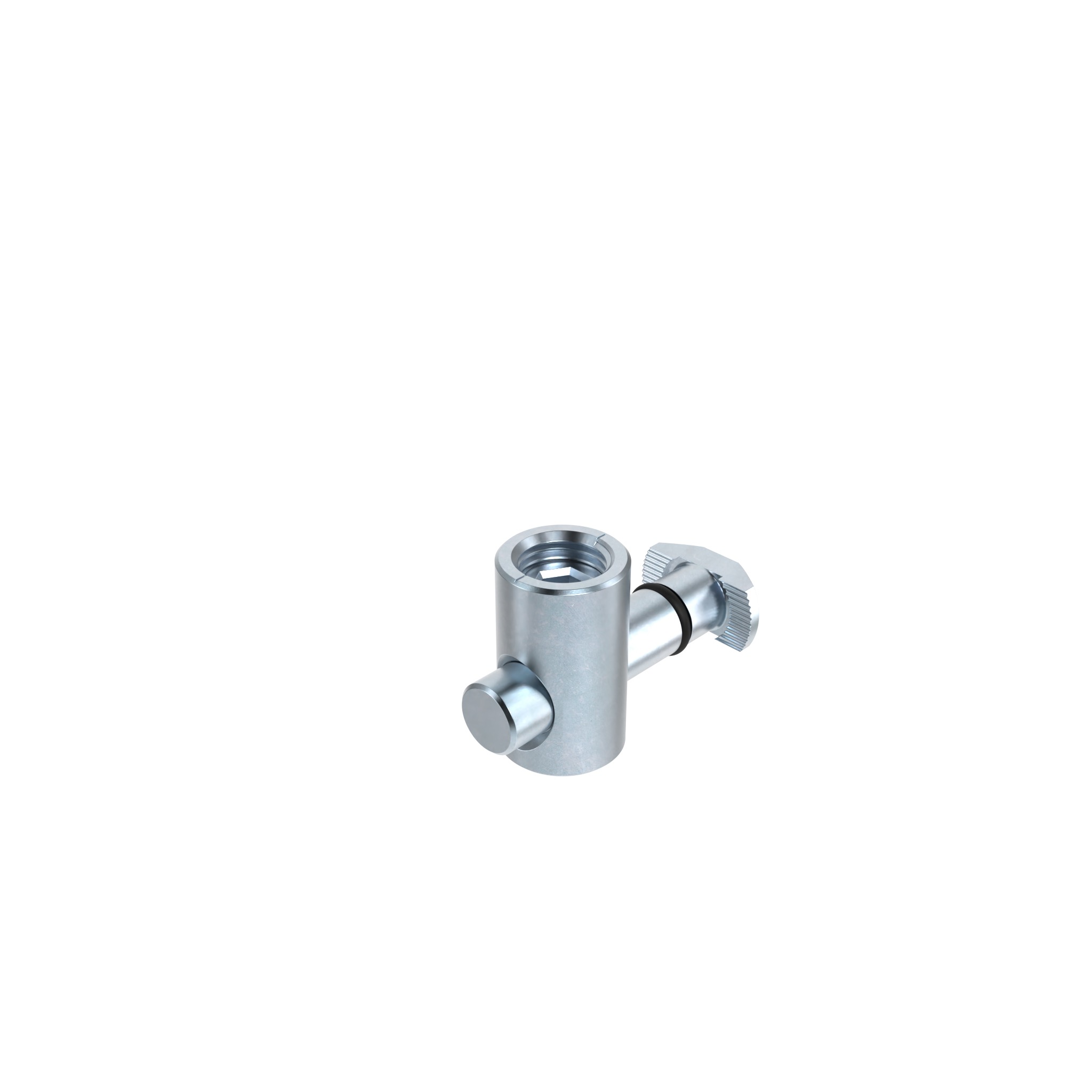

Zentralverbinder B, Nut 8 und Nut 10

Produktinformationen "Zentralverbinder B, Nut 8 und Nut 10"

Lieferländer:
weltweit

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen; zur Montage muss ein Sack- oder Durchgangsloch in eines der Profile gebohrt werden

Material:
verzinkt / blank

Oberfläche:
verzinkt

Hinweis:
**Automatikverbinder inkl. Montageset für Profil B mit Hammermutter statt Nutenstein

Hinweis 2:
passende Abdeckkappe für Zentralverbinder B, Nut 10 siehe 091107

Profiltyp:	Profiltyp B
Nutgröße:	Nut 10
Produkteigenschaft:	ESD
Profilform:	T-Nutprofile
Liefereinheit:	10 Stück
Modell:	verzinkt / blank
Gewicht (g):	56.0
ERP-Nummer:	112706

Varianten

Teil-Nr.	SW (mm)	D (mm)	Ausführung	Profil	A (mm)	B (mm)	L (mm)	d (mm)	b (mm)	Nut N (mm)	t (mm)	Liefereinheit
099B08110700	4	7.1	0°	B	15.5	4.8	33.0	Ø11	18.0	8	22.0	10 Stück
099B08110700S01	4	7.1	0°	B	19.6	5.5	40.0	Ø11	18.0	8 / 10	22.0	10 Stück
099B08110790	4	7.1	90°	B	15.5	4.8	33.0	Ø11	18.0	8	22.0	10 Stück
099B08110790S01	4	7.1	90°	B	19.6	5.5	40.0	Ø11	18.0	8 / 10	22.0	10 Stück
099B10171000	6	9.8	0°	B	19.6	5.5	45.5	Ø17	22.5	10	31.0 (1) 34.0 (2) 36.0 (3) 41.0 (4)	10 Stück
099B10171090	6	9.8	90°	B	19.6	5.5	45.5	Ø17	22.5	10	31.0 (1) 34.0 (2) 36.0 (3) 41.0 (4)	10 Stück

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73269098900
Zolltarifnummer Ausfuhr: 73269098

Zertifikate
