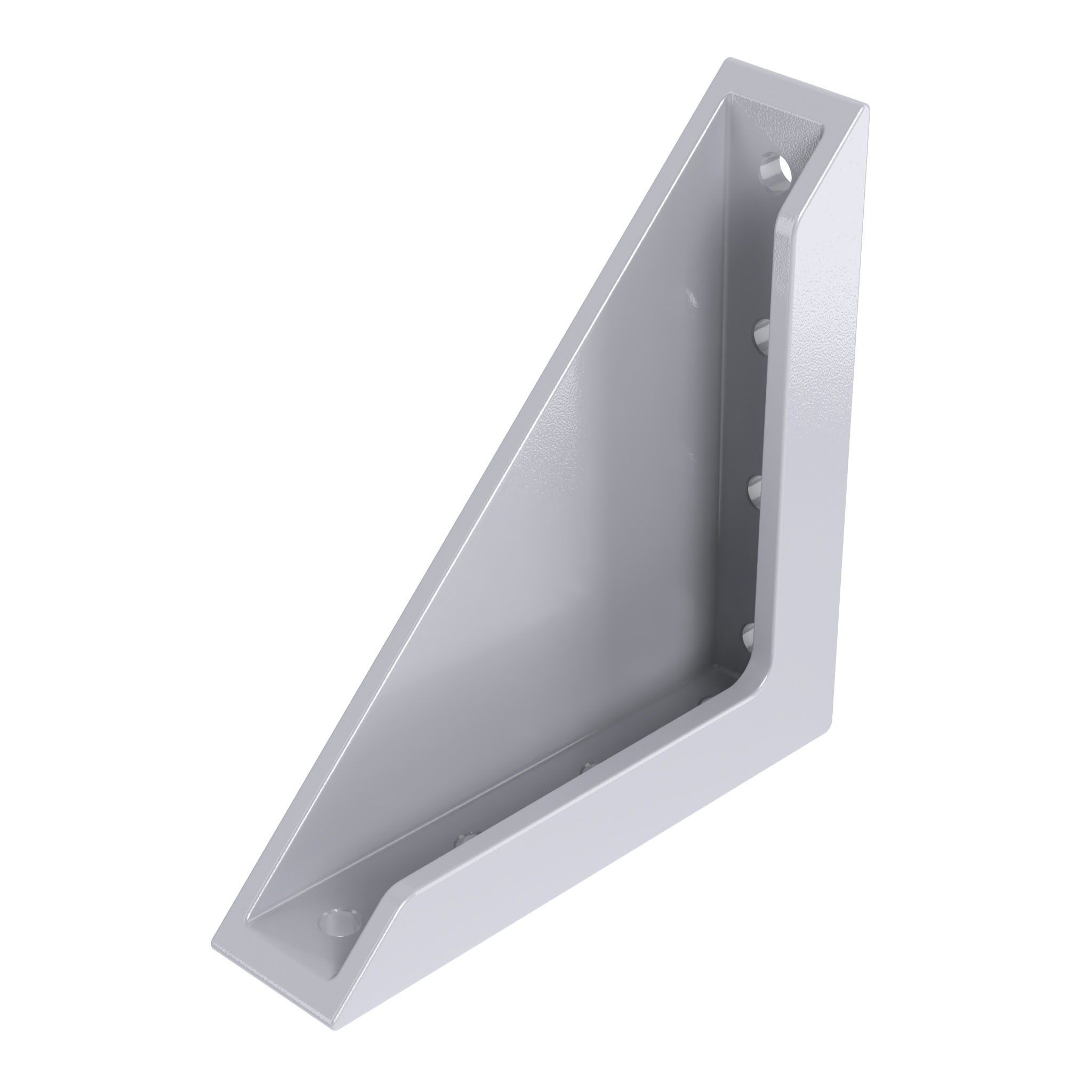

Alu Support Bracket 40 x 160

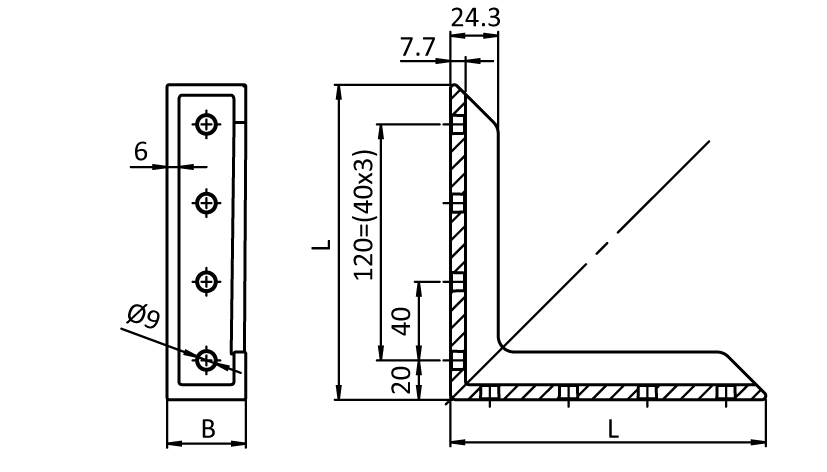

Alu Support Bracket 40 x 160 – plano técnico

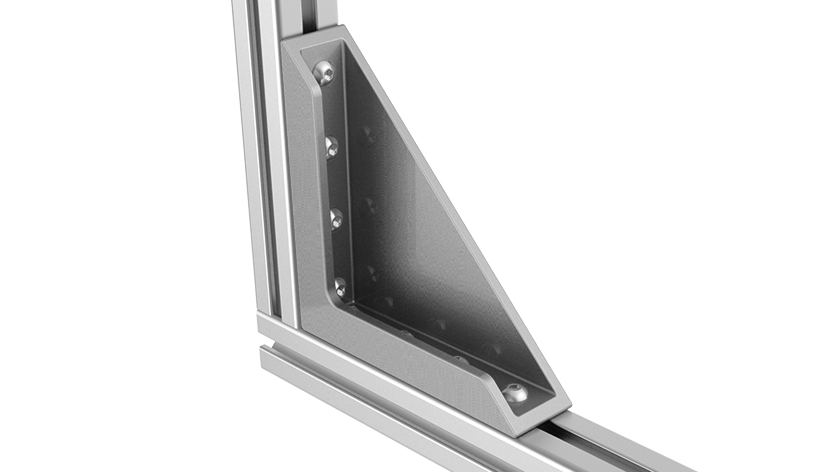

Alu Support Bracket 40 x 160 – ejemplo de aplicación

0,00 €

Profile

I

B (mm)

40

L (mm)

160

Número de producto: 093W409

Cantidad por paquete: 1 pieza

Descripción:
To connect two aluminum profiles at right angles or to securely fix aluminum profiles to the floor

Material:
Aluminio fundido a presión

Superficie:
Polvo cubierto

Color:
Color alu

Tip:
Compatible Fixation T-Slot Nut (Set) for Support Bracket 160 see 096000S83

Especiales:
Otras superficies, otros colores bajo pedido

Países de Entrega:
En todo el mundo

Cantidad por paquete:	1 pieza
Model:	Aluminio fundido a presión
Peso (g):	495.0
Numero de ERP:	143854

Variantes

Número de producto	Profile	B (mm)	L (mm)	CAD
093W409	I	40	160

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Número de Arancel Aduanero de Exportación: 76169910

Certificados

Tags

Profile Type	Profile Type B, Profile Type I
Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering

Accesorios adecuados

Roll-in T-slot Nut for Support Bracket 160

Version: T-slot nut with spring loaded ball Profile: I Fig.: ① Juego de Montaje: incl. conjunto de montaje M: M8

Description:Roll-in T-slot nutMaterial:T-slot nut, screws and shims: Zinc plated steel Ball: Stainless steelAssembly Set:4x M8, 4 screws DIN EN ISO 7380 (DIN 34805)- M8 x 20, 4 shims DIN EN ISO 7089 (DIN 125) - 8,4Specials:ESD electrostatical discharging, available on requestPaíses de Entrega:En todo el mundo
