Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio

Omitir galería de imágenes

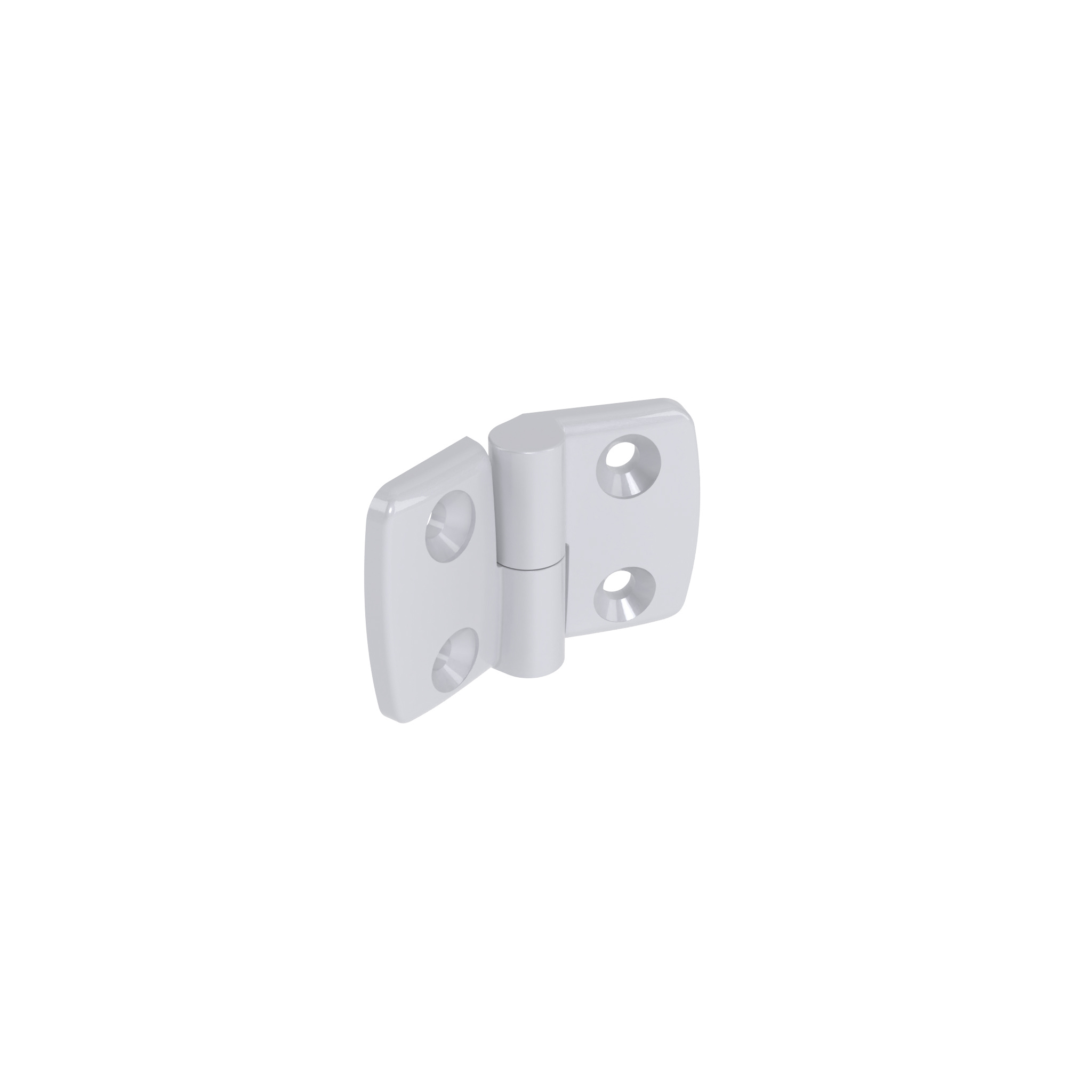

Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio 095A3535L – imagen del producto
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – imagen del producto, todas las versiones
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – plano técnico
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – ejemplo de aplicación
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – gráfico de montaje
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio 095A3535L – imagen del producto
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – imagen del producto, todas las versiones
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – plano técnico
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – ejemplo de aplicación
Bisagra combinada de aluminio fundido a presión 35, desmontable, color aluminio – gráfico de montaje

0,00 €

Version
B1 (mm)
B2 (mm)
Combinación
FAmax (N)
FRmax (N)
A1 (mm)
A2 (mm)
Número de producto: 095A3535L
Cantidad por paquete: 10 piezas
Descripción:
To hinge panels or aluminum profiles, each wing with a hole for centering bolts, with bearing system for pin
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE

Surface:
Wings: Powder coated
Pin: Plain

Color:
Wing: Alu color

PFA_Fastening:
Por delante, con tornillos avellanados M6

Tip:
Compatible Central Bolts see 095AN05

Países de Entrega:
En todo el mundo
Cantidad por paquete: 10 piezas
Model: Desmontable
Peso (g): 72.0
Numero de ERP: 134152

Variantes

Número de producto Version B1 (mm) B2 (mm) Combinación FAmax (N) FRmax (N) A1 (mm) A2 (mm) CAD
095A3535L
L: Izquierda 36.0 36.0 35 / 35 250 500 20.0 20.0
095A3525L
L: Izquierda 36.0 26.0 35 / 25 250 410 20.0 15.0
095A3530L
L: Izquierda 36.0 29.5 35 / 30 280 450 20.0 17.5
095A3540L
L: Izquierda 36.0 38.5 35 / 40 200 550 20.0 22.5
095A3535R
R: Derecha 36.0 36.0 35 / 35 250 500 20.0 20.0
095A3525R
R: Derecha 26.0 36.0 35 / 25 250 410 15.0 20.0
095A3530R
R: Derecha 29.5 36.0 35 / 30 280 450 17.5 20.0

Retratos de productos

Combi Hinges

Combi Hinges

FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.

To Product Portrait

Clasificación

ECLASS 6.0
23219090
ECLASS 7.0
23219090
ECLASS 8.0
23219090
ECLASS 9.0
23219090
ECLASS 10.0
23219090
ECLASS 11.0
23219090
ECLASS 12.0
23219090
ECLASS 13.0
23219090
Zolltarifnummer
83021000900
Número de Arancel Aduanero de Exportación
83021000

Certificados

Certificado RoHS
Certificado REACH
Certificado POP
Certificado de Minerales en Conflicto

Tags

Profile Type Profile Type B, Profile Type I
Profile Form T-slot Profiles
Application Area Machinery & Plant Engineering
Omitir la galería de productos

Accesorios adecuados

Perno de centrado para bisagra de aluminio fundido a presión – imagen del producto, todas las versiones
Perno de centrado para bisagra de aluminio fundido a presión
Ranura N (mm): 5

Description:For aluminum die-cast combi hinges, each wing with a hole for centering boltsMaterial:Plástico PA, reforzado con fibra de vidrioColor:NegroTip:Compatible Aluminum Die-cast Combi Hinge see 095A2525L et sq.Países de Entrega:En todo el mundo
